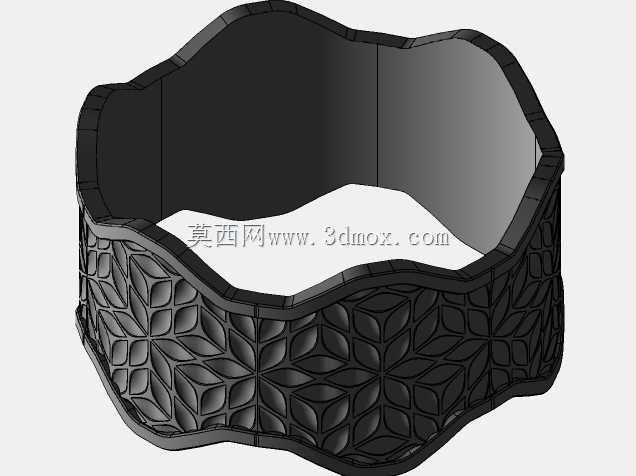

带叶子纹理波浪边环形装饰结构件

该环形结构件的设计初衷，是为流体管路系统中的阀类配套装饰与防护组件提供可复用的结构方案，在工业阀门的外露连接部位、民用给排水管路的明装阀组区域，这类带装饰纹理的环形套既可以遮挡阀块与管路连接的接缝、螺栓外露部位，避免长期积灰锈蚀影响后期拆装维护，也能适配对外观有一定要求的商用管路布设场景，比如高端餐饮后厨的明装供水阀组、公共空间景观供水系统的外露阀件，兼顾防护实用性与外观协调性。

从结构设计逻辑来看，整体采用环形薄壁套构型，内壁为光滑圆柱面，加工时可直接通过车削工序完成基准面加工，保证与阀块外圈的配合间隙控制在0.2mm以内，既方便安装时的套装对位，也不会出现使用过程中晃动移位的问题。套体的上下边缘采用连续波浪形曲面设计，区别于常规直边环形套的生硬感，波浪边的起伏高度控制在3mm，弧度经过曲率连续校验，不会出现应力集中的尖角部位，在套装到阀块上之后，边缘可以自然贴合阀块两端的台阶面，不需要额外加装密封压条就能遮挡装配缝隙。

外壁的叶子纹理是该结构的核心设计点，每一片叶形纹路都采用内凹0.8mm的浮雕式结构，纹路之间的衔接采用圆角过渡，没有尖锐的棱角，一方面在注塑或者金属压铸成型时，模具的脱模斜度可以控制在1.5°，不会出现粘模、纹路缺料的问题，另一方面日常清洁时可以直接用抹布擦拭，不会在纹路缝隙里积存污渍。纹理的排布采用环形阵列方式，单组叶形单元围绕套体圆周方向均匀排布，阵列数量根据套体的公称直径适配，保证相邻纹路之间的间距一致，不会出现局部纹理过密或者过疏的视觉问题。

从安装边界来看，该环形套的轴向宽度根据适配阀块的外圈高度设计，套装时不需要额外的紧固件，依靠内壁与阀块外圈的过盈配合即可完成固定，过盈量控制在0.1mm，安装时只需要对准位置轻压到位即可，后期拆卸维护时可以用平口螺丝刀沿边缘缝隙轻轻撬动就能取下，不会损伤阀块本身的漆面或者金属表面。套体的壁厚整体控制在2mm，既保证了足够的结构强度，在受到轻微外力磕碰时不会出现变形开裂，也不会因为壁厚过大导致整体重量超标，增加阀组的额外负载。

在实际应用场景中，该结构除了适配阀块装饰之外，也可以经过尺寸缩放后用于管路接头的装饰套、小型旋转设备的外圈防护套，只需要调整内壁直径、轴向宽度以及纹理的凹凸深度，就能适配不同直径的圆柱类零部件外装需求。设计过程中对所有曲面都做了G2连续校验，不管是用于3D打印快速打样，还是用于开模批量生产，都能保证曲面过渡顺滑，不会出现建模层面的破面、曲率断层问题，导入各类三维工程软件时不需要额外修复几何特征，可以直接调取用于装配体适配、工程图导出。

考虑到不同使用场景的材质适配需求，该结构的壁厚均匀性控制在±0.1mm以内，不管是采用ABS塑料注塑生产用于民用场景，还是采用不锈钢精密铸造用于工业防腐场景，都能保证成型后的结构强度均匀，不会出现局部壁厚过薄导致的成型缺陷。纹理的内凹深度也经过成型工艺验证，采用金属铸造时不会因为纹路过深出现砂眼，采用塑料注塑时不会因为纹路过浅导致纹理清晰度不足，在不同工艺下都能稳定呈现设计的纹理效果。
