履带式地热钻井小钻机三维设计作品

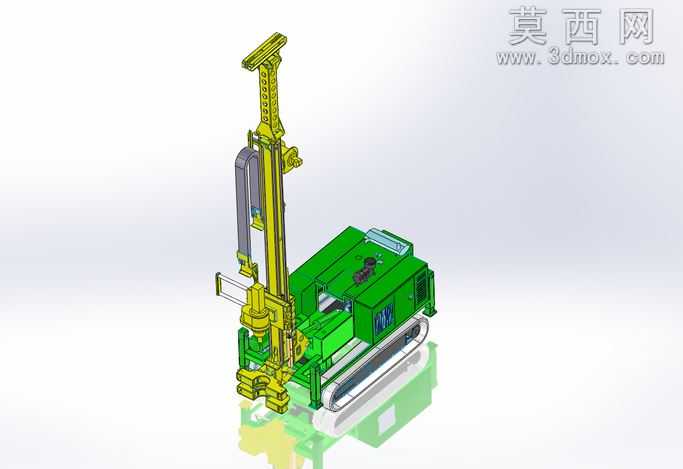

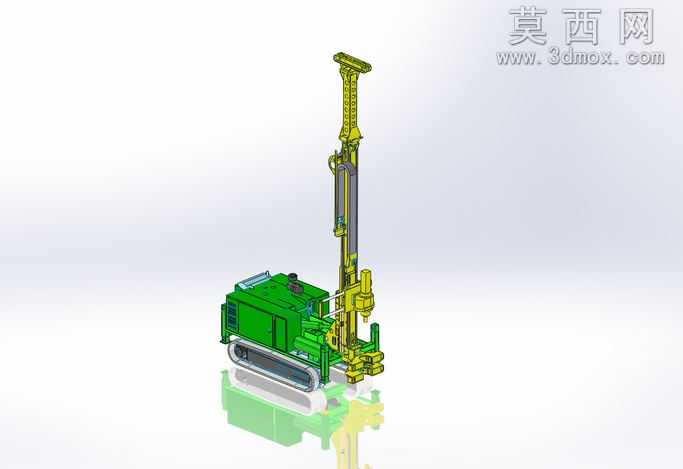

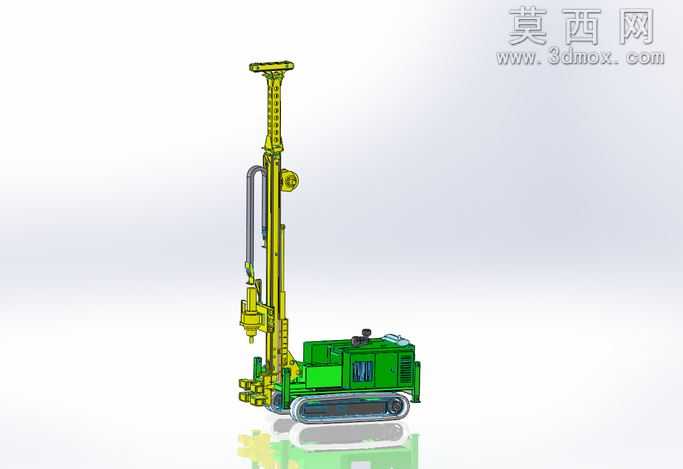

本作品为履带式小型地热钻井钻机的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各功能部件的独立建模，再按照实际机械装配逻辑完成整机的约束配合，确保各部件运动关系符合真实钻机的作业逻辑。建模阶段严格参照小型地热钻机的实际工程尺寸比例，对履带行走底盘、主机动力舱、垂直钻架、进给机构、钻具夹持组件等核心结构进行了精细化还原：履带部分对履带板、驱动轮、导向轮、支重轮均做了独立建模，还原了履带底盘的行走支撑结构；动力舱部分还原了舱体的钣金外壳轮廓、舱顶的动力元件接口、舱侧的散热格栅结构；垂直钻架部分还原了架体的桁架式结构、进给导轨的安装位、顶部的提升滑轮组结构；钻具进给机构还原了进给滑台、动力头、夹持器的配合结构，各部件之间的装配间隙、连接点位均参照真实机械设计规范设置。材质与渲染阶段，针对不同部件的真实材质属性做了区分设置：履带底盘的金属结构件赋予哑光耐磨金属材质，履带板做了带磨损质感的深色橡胶与金属复合材质；动力舱外壳赋予高饱和度绿色工程机械漆面材质，添加了细微的漆面颗粒质感与环境反射效果；钻架结构件赋予亮黄色工程警示漆面材质，还原工程设备的标准配色；钻具、液压管路等部件分别赋予金属加工面、黑色橡胶软管等对应材质，渲染时添加了柔和的环境光与地面反射效果，让整机呈现出贴近真实设备的视觉质感。设计思路上，该模型聚焦小型地热钻井、浅层建筑钻探的作业场景，采用履带式底盘设计适配野外非铺装路面的移动需求，垂直集成式钻架布局缩小整机占地空间，兼顾小场地作业的灵活性与钻探作业的稳定性，各功能模块的布局充分考虑了实际作业中的操作空间、维护便利性，模型可用于钻探设备的方案展示、结构教学、作业模拟等场景，完整还原了小型钻机的机械结构特征与外观设计特点。
