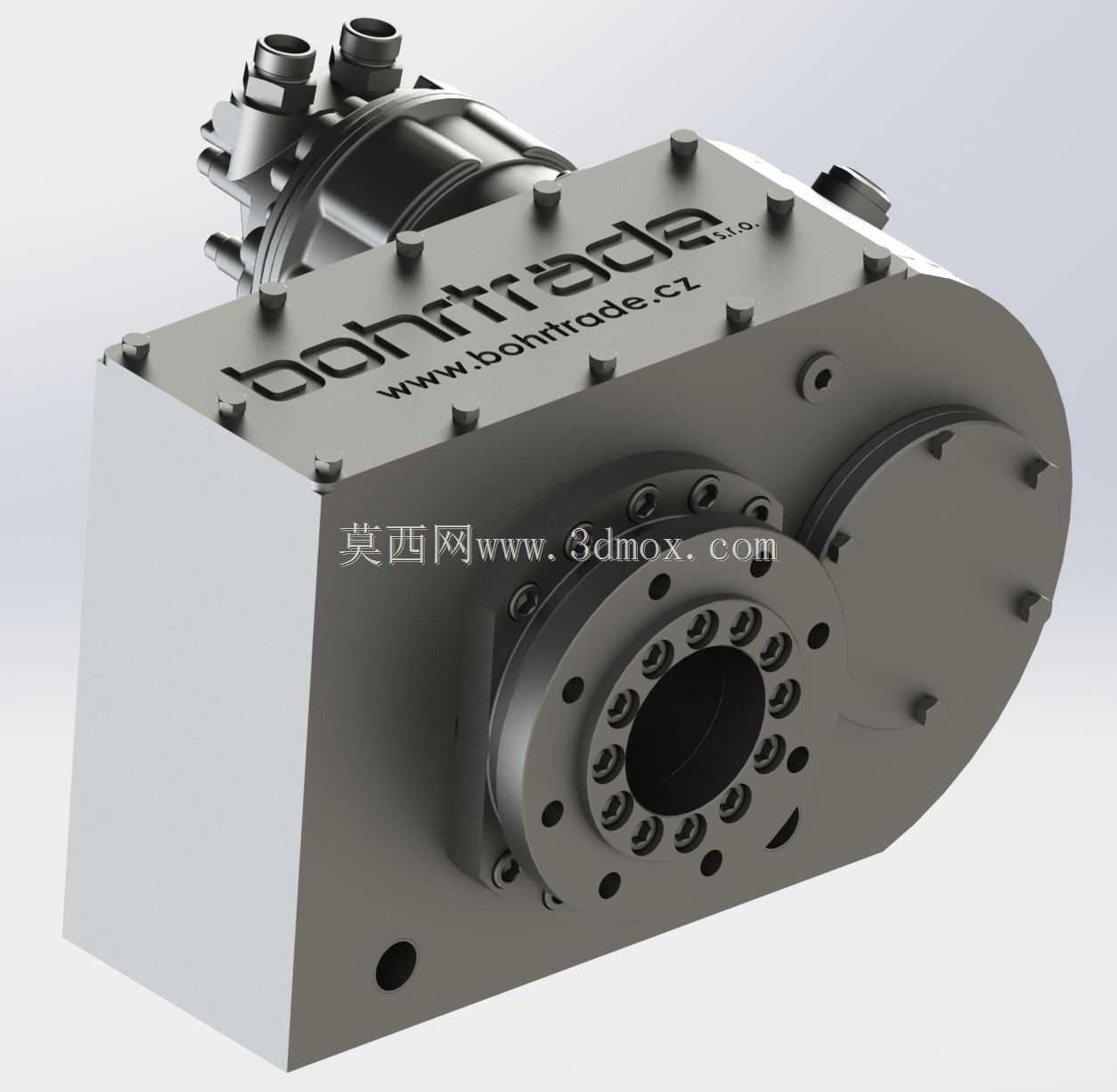

高扭矩钻孔动力头VH900/42结构设计

　　这款钻孔执行单元的设计，核心围绕中大型孔加工场景的刚性需求展开，常见于组合机床、专用钻削工位、自动化加工线的钻孔工序端，可完成钢件、铸铁件等常见金属材质的钻孔、扩孔加工作业，适配立式、卧式安装的不同工位布局，能直接集成到专机机架或者动力滑台端面，作为钻削动作的核心执行载体。从结构设计逻辑来看，该单元采用集成式箱体布局，将传动齿轮组、主轴支撑结构、动力输入接口全部整合在一体式铸造箱体内，箱体表面的螺栓压点设计，既保证了箱盖结合面的密封性能，也能在齿轮传动产生侧向力时维持箱体结构刚性，避免长期运行出现结合面渗油、箱体形变的问题。前端的法兰安装面做了密集的螺栓孔阵列设计，可适配不同规格的钻夹头、刀柄接杆，也能直接安装定制的钻孔辅具，

　　法兰端面的同轴度公差控制在0.02mm以内，保证钻削过程中刀具的回转精度，减少钻孔偏斜、孔径超差的问题。侧面的动力输入接口采用标准液压马达连接法兰，可直接匹配对应排量的液压马达输入动力，无需额外做转接法兰设计，降低集成时的设计工作量。在功能特性上，该钻孔头额定输出扭矩可达900Nm，输出转速为42RPM，属于低速大扭矩的钻削单元，适合加工直径30mm以上的大孔径，或者在高硬度材质上进行钻孔作业，内部采用斜齿轮传动结构，相比直齿轮传动运行更平稳，噪音更低，齿轮啮合的重合度更高，能承受更大的冲击载荷，适配断续切削的加工场景。主轴支撑采用前后双列圆锥滚子轴承配对安装的结构，可同时承受钻削过程中的轴向进给力和径向切削力，

　　轴承预紧量通过端盖垫片调整，长期运行磨损后可通过调整垫片恢复预紧精度，延长单元的维护周期。安装边界方面，箱体背部设计有定位止口和安装螺栓孔，可直接与滑台的安装面做定位配合，保证主轴轴线与进给方向的平行度，整体外形采用紧凑式布局，在保证内部传动件强度的前提下尽可能压缩横向和纵向尺寸，避免在多工位组合机床上出现相邻工位的干涉问题，箱体侧面预留有油标、油堵位置，方便日常检查润滑油液位，也可快速完成换油操作。箱体下部的回油孔设计，能让齿轮飞溅润滑的机油顺利回流到油池，避免前端主轴密封处出现漏油问题。在实际选型集成时，需要注意匹配对应扭矩的液压马达，同时根据进给滑台的推力参数匹配钻孔直径上限，避免超出单元的承载范围，安装时要保证输入轴与马达输出轴的同轴度，减少联轴器的偏载磨损，前端刀具安装时需做动平衡校正，尤其是在长时间连续钻孔的工况下，可降低主轴轴承的额外载荷，提升整体使用寿命。
