带升降行程的三液压卡盘结构设计

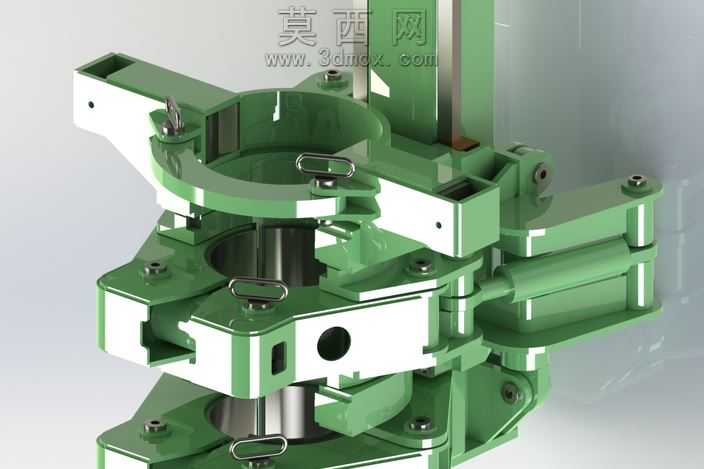

本模型为具备500毫米上下移动行程的三液压卡盘三维结构，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处连接结构、运动副都做了符合实际工况的约束设置，确保模型可直接用于运动仿真验证。模型渲染阶段采用金属与工业漆面结合的材质方案，主体承载结构件赋予哑光军绿色工业烤漆材质，金属导柱、锁紧螺丝、铰接销轴等零件赋予镀铬金属材质，通过调整材质的粗糙度、反射率参数，还原真实工业设备的质感，同时添加柔和的环境光与定向补光，凸显卡盘各层级结构的装配关系，避免复杂光影遮挡结构细节。结构设计上，卡盘主体直径为420毫米，核心夹紧模块采用三瓣同步卡爪结构，配套独立的液压驱动油路接口，可实现工件的自动定心与大夹紧力输出；卡盘整体集成在垂直升降导向立柱上，通过线性导轨与驱动丝杠配合实现500毫米行程的上下移动，可适配不同高度工件的加工装夹需求；卡爪部位设置快换式锁紧螺丝结构，无需专用工具即可快速更换适配不同工件轮廓的卡爪垫块，提升工装的通用性；各铰接转动部位均设计了润滑注油通道与防尘密封结构，延长工装的使用寿命，侧边的液压管路排布做了集成式走线槽设计，避免升降运动过程中管路发生拉扯干涉。设计思路围绕加工场景的通用性与可靠性展开，在保证卡盘夹紧精度的前提下，优化了整体结构的装配工艺性，所有非标零件均设计为可通过常规铣削、钻削工艺加工成型，无特殊难加工结构，降低了工装的制造成本；同时对运动部件的行程做了硬限位与软限位的双重设计，硬限位采用刚性挡块结构防止超程碰撞，软限位预留传感器安装位可接入设备控制系统实现行程自动控制，整体结构兼顾了手动调试与自动化生产线接入的使用需求，可直接作为数控加工设备的配套工装设计参考，也可用于液压工装类的教学演示案例。
