直径160毫米钻机用液压夹持卡盘结构

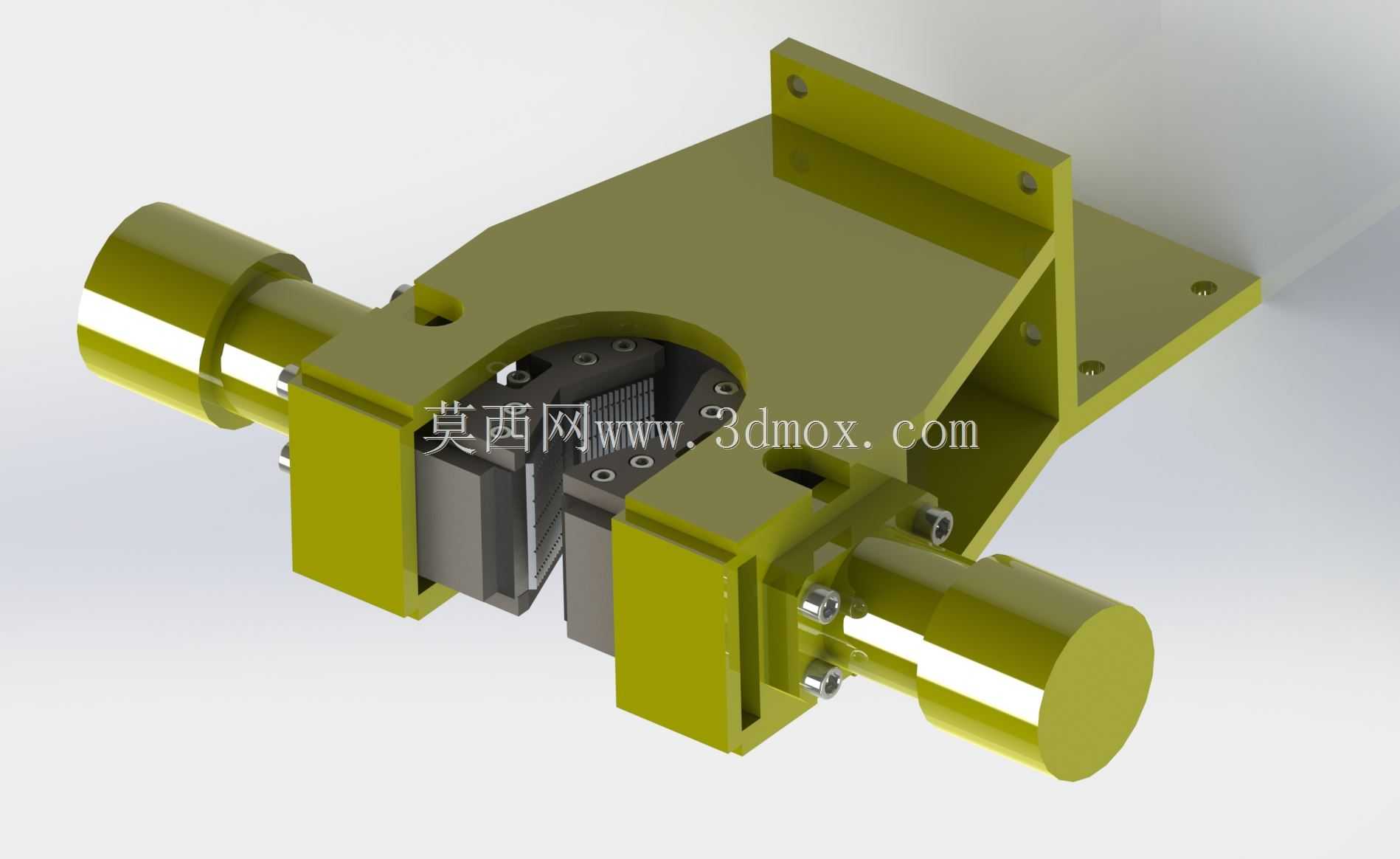

　　这款液压卡盘主要适配钻探类设备的钻杆夹持工况，在地质勘探、矿山坑道钻进、小型工程桩基施工场景中，承担钻杆的周向抱紧、轴向定位功能，是钻机进给系统中传递扭矩、防止钻杆滑脱的核心执行部件。从结构设计来看，整体采用对称式双液压缸驱动布局，两侧缸体通过集成式阀块连通油路，可实现夹爪的同步开合动作，避免单侧施力造成的钻杆偏磨、夹持同轴度偏差问题；夹爪部位采用分体式镶装结构，夹持面加工有细密的咬合齿纹，既可以保证对光滑钻杆表面的足够摩擦力，也能在齿面磨损后快速更换镶块，降低现场维护的拆装工作量。安装基准面设置在卡盘上部的L型安装支架上，支架平面加工有四个对称分布的螺栓过孔，可直接适配钻机进给滑架的安装端面，安装时无需额外制作过渡连接板，

　　能有效缩减设备装配的调整工时。卡盘的核心夹持通径适配直径160毫米规格的钻杆，夹爪的开合行程覆盖120毫米到170毫米的管径范围，可兼容同规格下不同壁厚的钻杆、套管类工件；液压缸的进出油口采用标准内螺纹接口，可直接对接钻机原有液压系统的供油管路，供油压力在常规16MPa工况下即可输出足够的夹持力，满足钻进过程中扭矩传递、钻杆接卸时的抱紧需求。设计过程中充分考虑了钻探工况的粉尘、泥浆污染问题，夹爪与缸体活塞杆的配合部位设置了防尘密封圈，可阻挡岩屑、泥浆进入运动副间隙，延长部件的无故障运行周期；整体壳体采用高强度铸钢材质，表面做防锈氧化处理，可适应野外施工的潮湿、多粉尘作业环境。结构建模时对所有运动部件做了干涉校验，夹爪开合全行程内无运动卡滞点，安装支架的受力部位做了加厚加强处理，可承受钻进过程中产生的振动载荷与冲击载荷，避免长期使用后出现支架变形、夹持精度下降的问题。
