地热钻探用履带式小型钻机结构设计

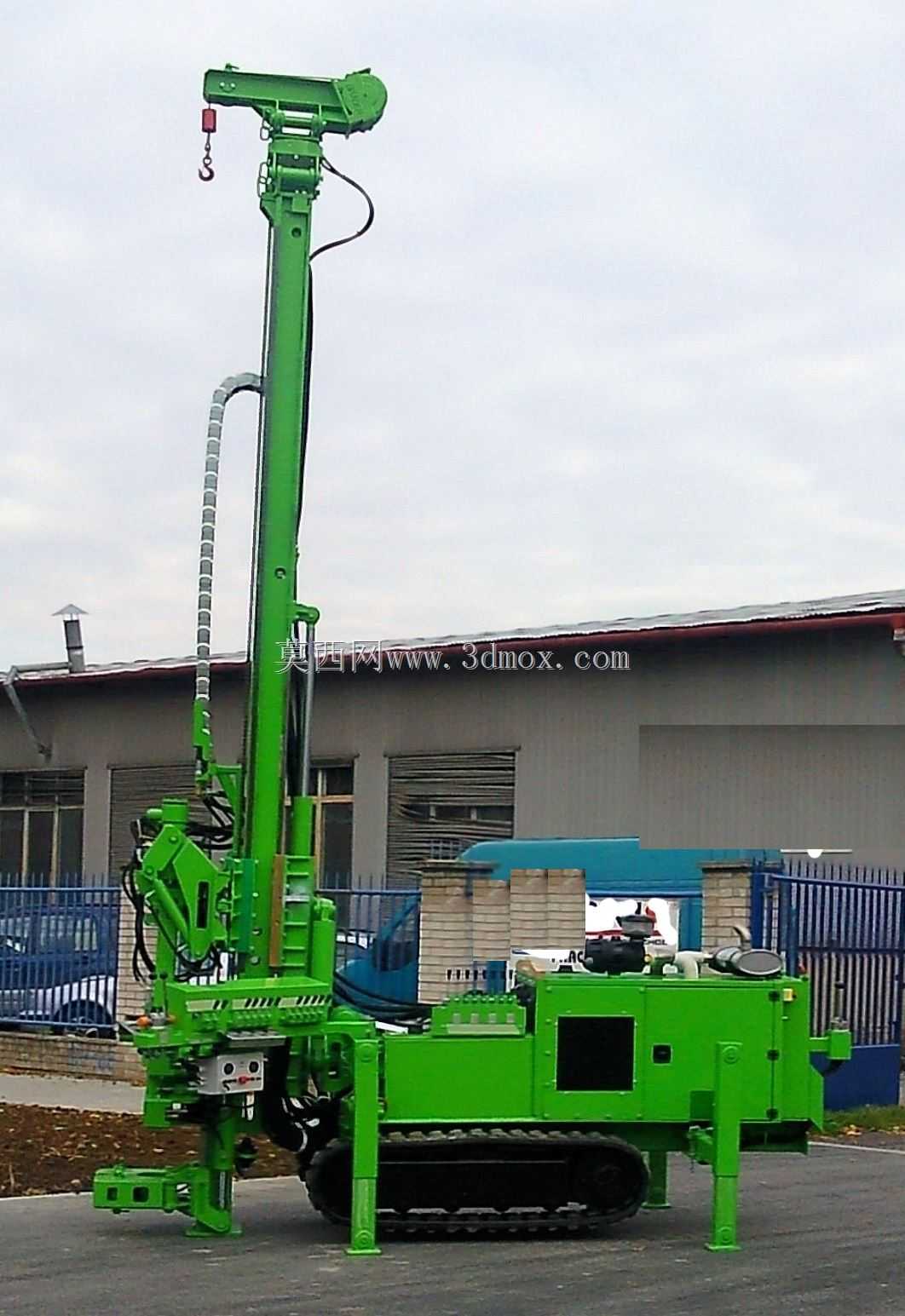

　　这款小型履带钻机的设计核心围绕浅层地热资源勘探作业场景展开，适配山地、丘陵等非硬化路面的野外作业需求，履带式行走底盘的接地比压控制在合理区间，可在松软土层、碎石坡面稳定停靠作业，无需额外搭建作业平台，转场时可自主行走通过狭窄乡间道路与林间作业通道，解决了传统轮式钻探设备在复杂地形进场难的问题。设备的给进机构采用长行程滑架结构，钻臂可通过液压油缸实现多角度俯仰调整，作业时可根据钻探点位的地质条件灵活调整钻孔倾角，既可以完成垂直地热井的钻探作业，也能适配倾斜定向孔的施工需求，滑架上的动力头可沿导轨全程滑动，减少单根钻杆接卸过程中的辅助作业时间，提升连续钻探效率。设备本体的动力舱集成了液压泵站与动力输出单元，

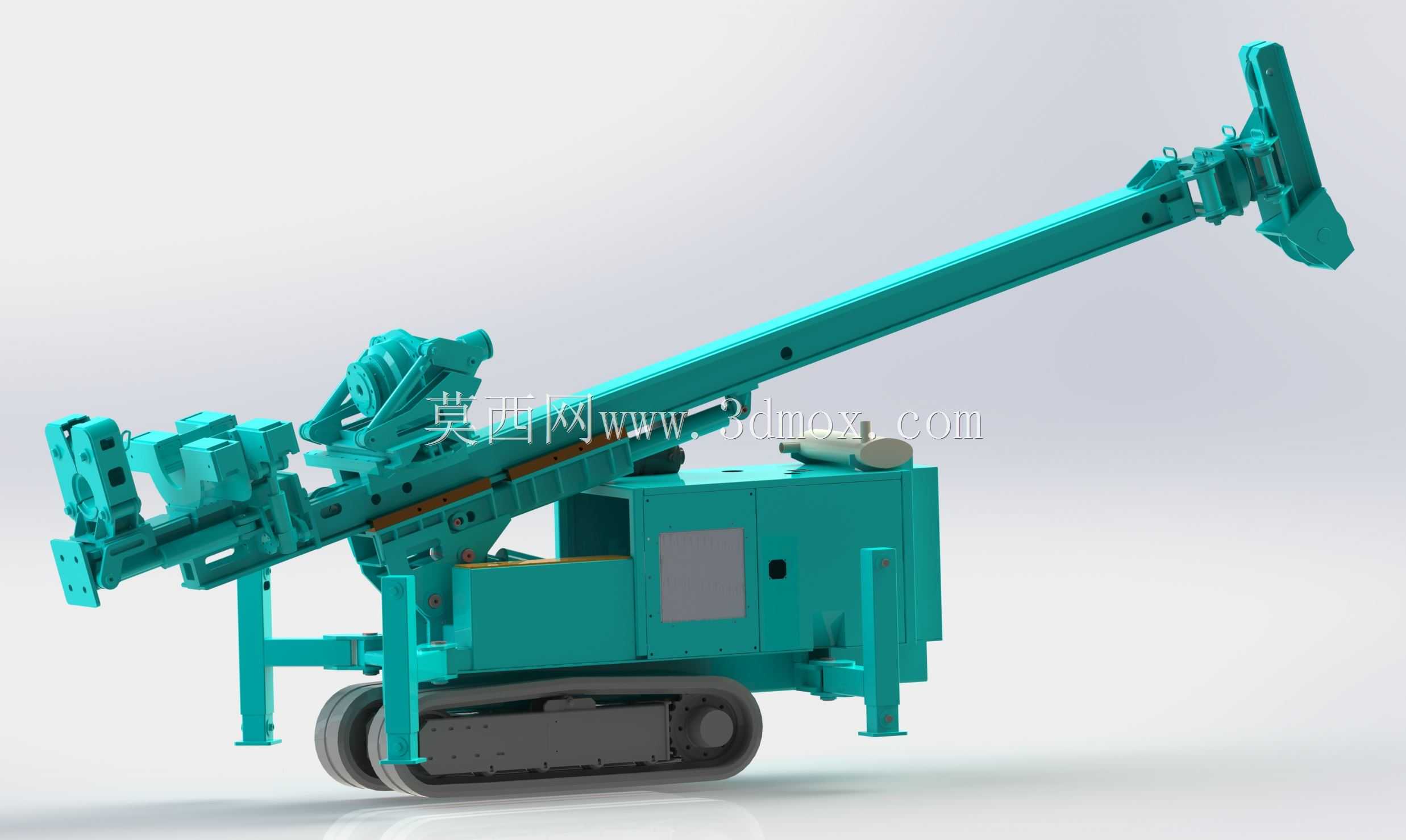

　　所有液压管路沿臂架内侧走线并设置防护槽，避免野外作业时树枝、碎石剐蹭管路造成故障，机身两侧设置的可伸缩液压支腿，在钻探作业时可伸出撑住地面，抵消钻具钻进时产生的反扭矩与振动，保证钻孔的直线度与设备稳定性，支腿的伸缩行程预留了足够的调整量，可在不平整地面将机身调整至水平状态。从建模细节来看，这款钻机的外形尺寸充分考虑了小型作业场景的通过性限制，整机宽度控制在窄幅通道可通行的范围内，运输状态下钻臂可收回至机身正上方，降低整机运输高度，满足普通货运车辆的装载要求，无需办理超限运输审批。钻具连接端采用标准锥度接口，可适配不同直径的地质钻杆与取芯钻头，既可以完成地热井的成孔作业，也能兼顾浅层地质取芯、小型水文井钻探等拓展作业需求，机身的配重块布置在底盘尾部，平衡长钻臂伸出时的整机重心，避免大角度作业时出现倾翻风险，所有检修盖板的开启角度与预留操作空间都按照野外维修的实际需求设置，无需完全拆解外围结构即可完成常规滤芯更换、管路紧固等维保操作。
