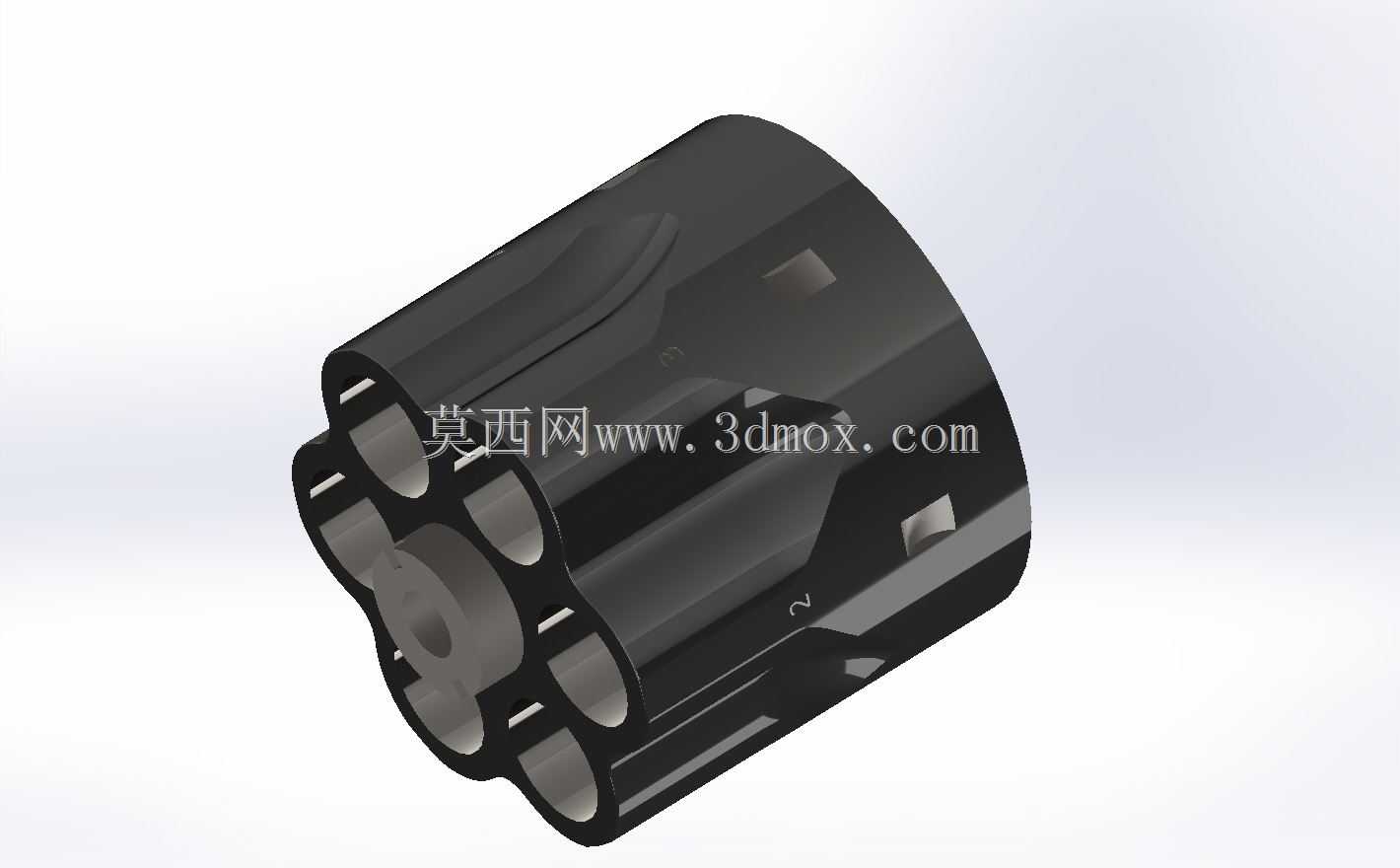

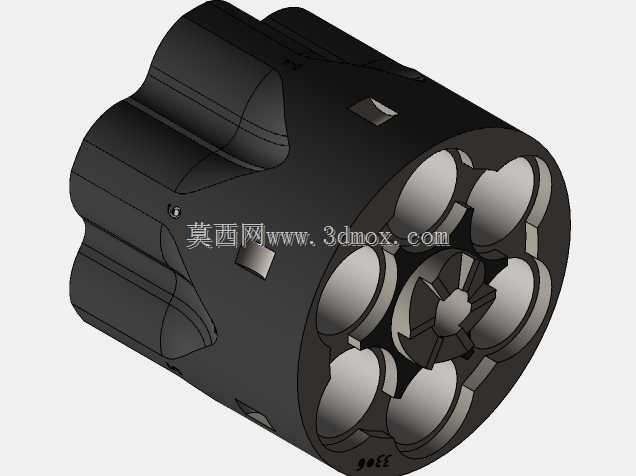

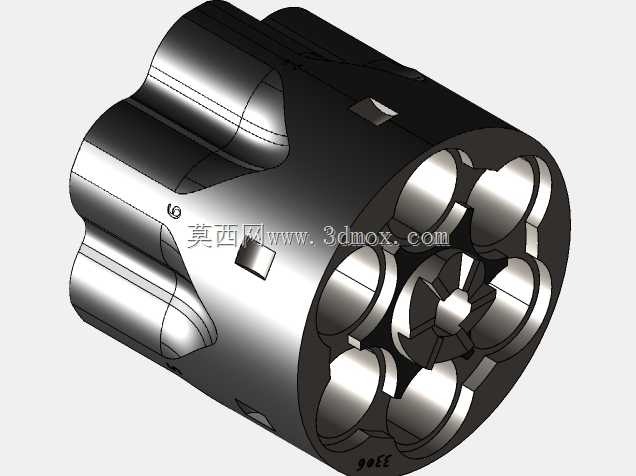

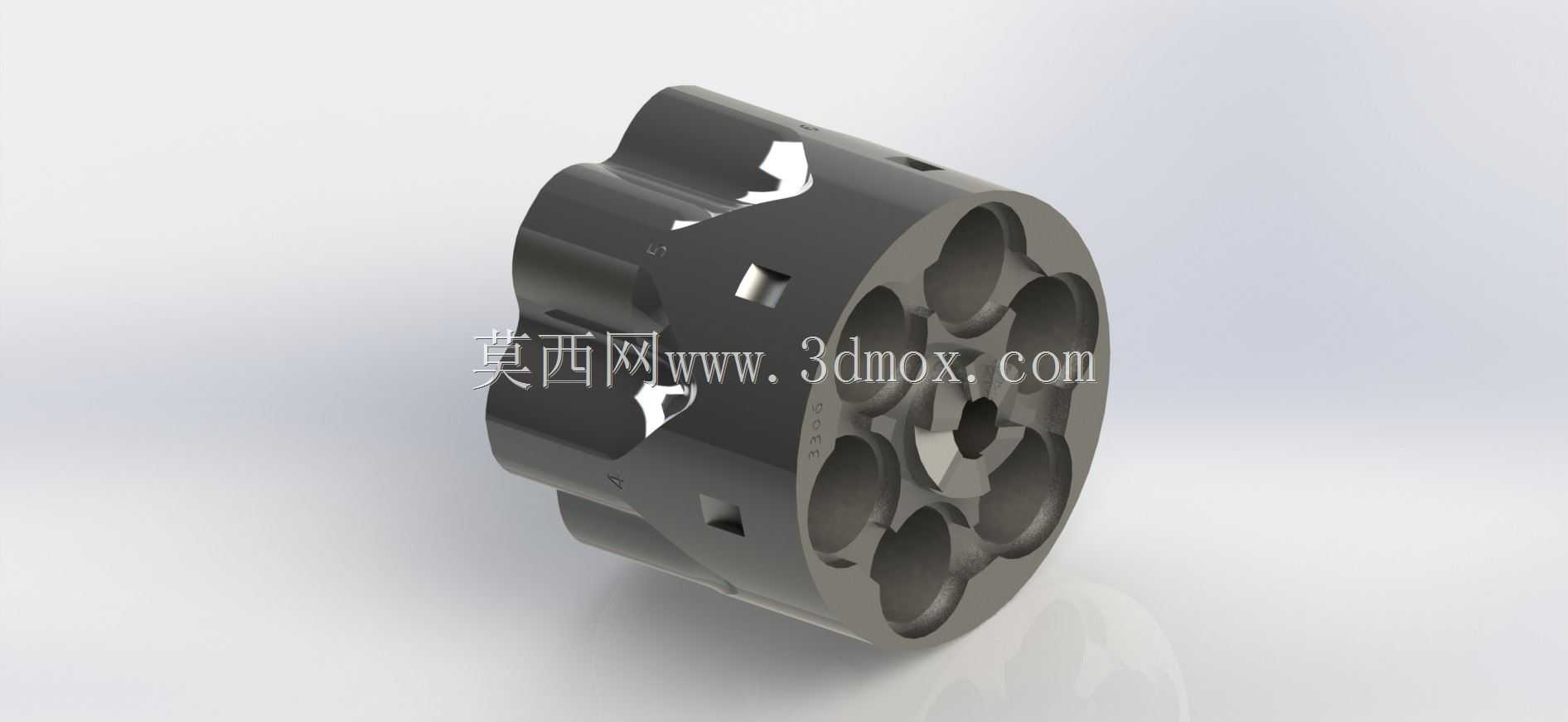

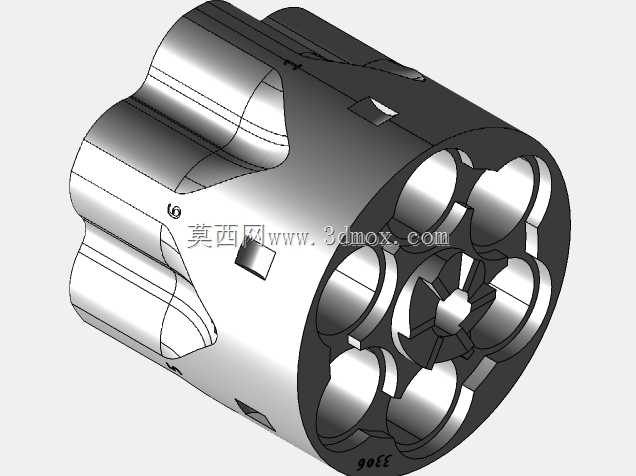

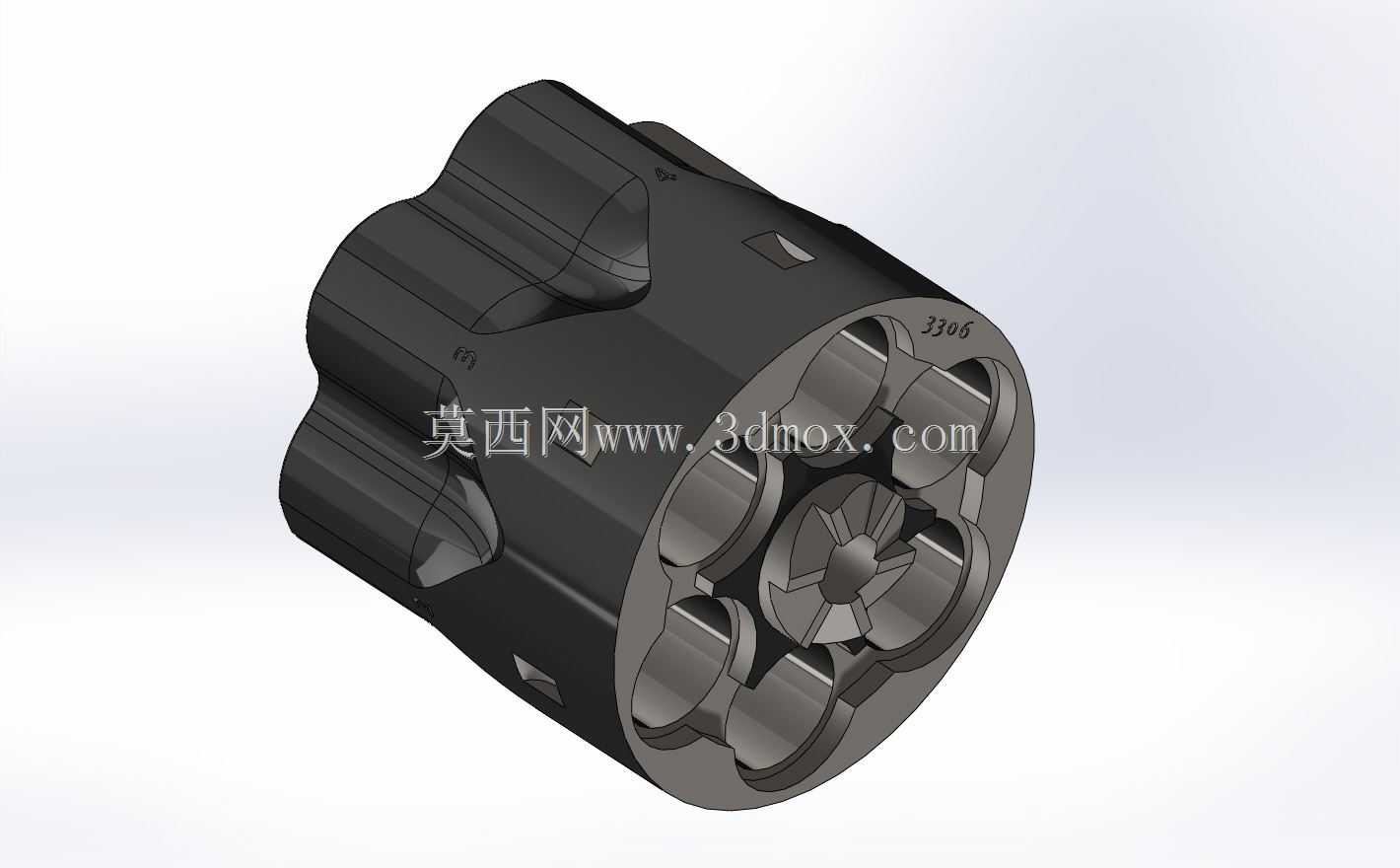

老式转轮手枪气缸结构三维数模

　　该三维数模还原了老式转轮手枪的核心气缸构件，完整呈现了这类老式轻武器核心承压部件的结构细节，可用于枪械原理教学、结构逆向参考、影视道具数字化建模等场景。从结构功能来看，该气缸作为转轮手枪的弹巢容纳与承压核心，需要承受枪弹击发时的瞬时高压，因此建模时严格还原了弹巢定位槽、棘轮驱动齿、击针让位孔、转轴配合孔的位置与公差配合关系，每个腔室的内壁同轴度、腔室与前端枪管的对中精度都按照实物测绘参数还原，保证击发时弹头能顺利进入枪管导程，避免出现卡弹、漏气的问题。设计思路上，这类老式转轮的气缸采用整体式切削结构，没有多余的拼接焊缝，所有棱角处都做了微小的圆弧过渡处理，既避免应力集中导致的高压下构件开裂，也能减少日常使用中边角的磕碰损伤。

　　从安装边界来看，该气缸的中心转轴孔直径、与扳机机构联动的棘轮齿形参数、与退壳杆配合的定位槽尺寸都和周边的扳机组件、击锤组件、退壳机构做了装配干涉校验，数模中预留的装配间隙符合老式枪械的实际装配公差，不会出现虚拟装配时的构件穿模问题。外形尺寸方面，该气缸的整体外径适配对应型号转轮手枪的握把与框架尺寸，弹巢腔室的长度、直径匹配对应规格的老式手枪弹，气缸前端的凸台尺寸和枪管尾部的凹槽完全契合，保证闭气效果。数模中还还原了气缸表面的金属加工纹理细节，包括切削刀痕、表面烤蓝层的质感参考，以及长期使用后可能出现的磨损位置标注，对于从事轻武器结构研究、复古道具设计、机械原理教学的从业者来说，能直接作为结构参考使用，

　　不需要再额外测绘实物就能理清这类老式转轮手枪的核心动力传递与承压逻辑，也能帮助建模人员理解这类承压回转构件的设计要点，比如多腔室回转件的定位方式、高压工况下的壁厚设计、间歇转动时的驱动结构配合逻辑，这些结构逻辑也可以迁移到其他多工位回转承压设备的设计中，比如多工位气动回转台、高压流体转阀等产品的结构设计，都能从这类成熟的老式机械结构中获取设计参考。
