UVEX防护眼镜可替换镜腿结构设计

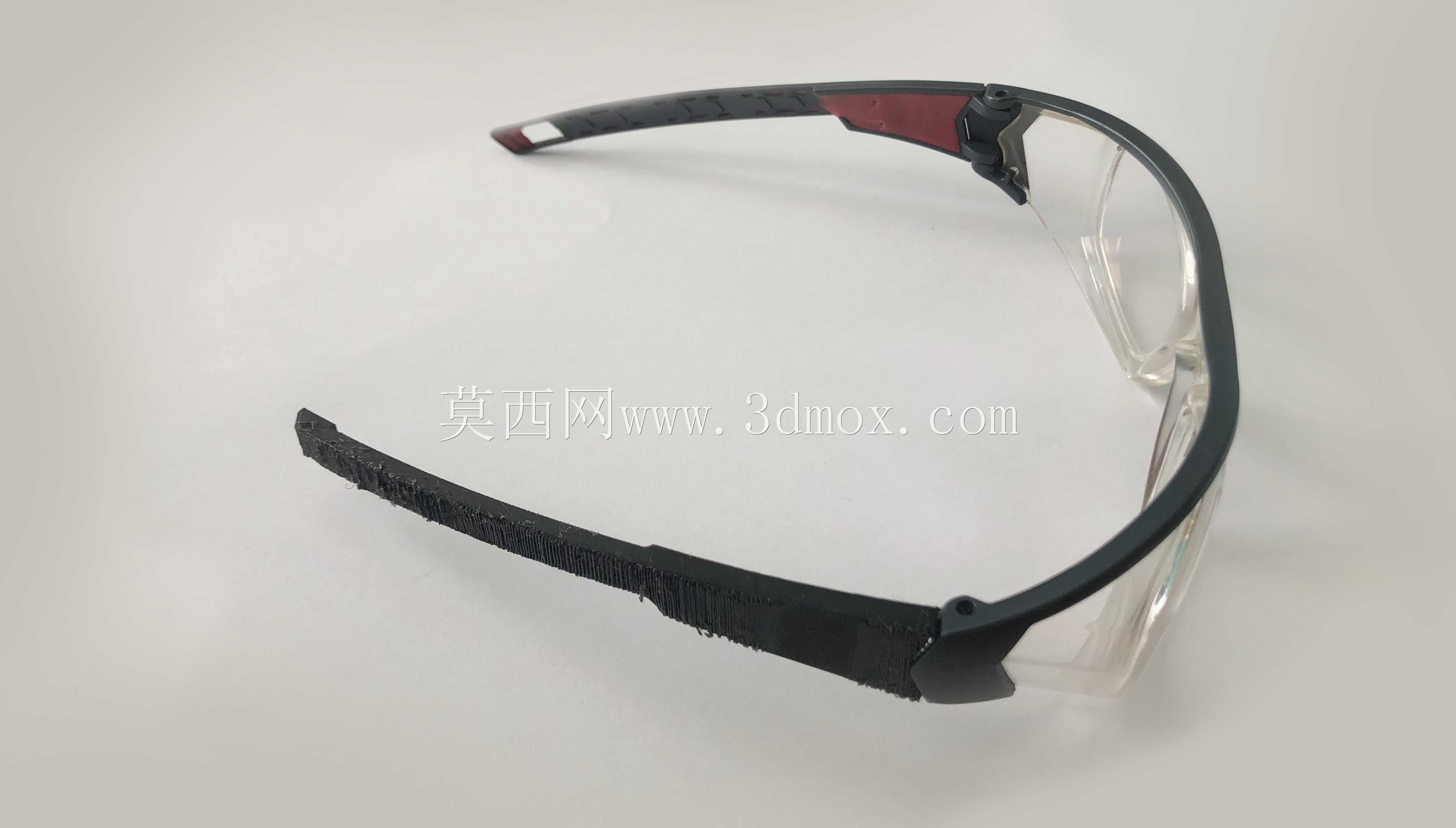

这款镜腿结构是针对UVEX系列防护眼镜做的替换配件设计，日常在工业生产车间的作业场景里，防护眼镜属于高频使用的个体防护装备，镜腿作为直接和人体耳部、头部侧面接触的受力部件，长期佩戴过程中很容易出现卡扣断裂、形变疲劳、外层包覆层磨损脱落的问题，很多时候镜架主体、镜片都完好，仅镜腿损坏就会导致整副防护眼镜无法使用，既造成物料浪费，也会因为配件等待周期影响一线作业人员的正常防护配置。

从实际使用需求出发，这款替换镜腿的安装端完全匹配原装UVEX眼镜的镜框铰接位尺寸，端部做了双凸点卡扣结构，和镜框上的铰接卡槽配合时，不需要额外的紧固件或者粘接工序，直接对准卡槽推入就能完成卡合固定，拆卸的时候只需要用小型一字起轻撬卡扣限位边就能取下，日常现场更换不需要专门的工具，普通作业人员就能自主完成替换。镜腿的整体弧度是按照亚洲人头部侧面轮廓做的曲率拟合，从铰接端到耳挂位置做了渐变的厚度过渡，靠近镜框的位置因为要承受开合的扭力，截面厚度做了加厚处理，材料如果选用常规的PA12尼龙或者柔性TPU进行3D打印的话，反复开合的疲劳寿命能满足日常工业场景至少半年以上的使用需求，不会出现短期弯折断裂的问题。

在外形尺寸的边界控制上，镜腿总长度控制在125mm左右，最宽的位置也就是和镜框连接的根部宽度为18mm，往耳挂端逐步收窄到8mm，整体厚度从根部的3.5mm渐变到耳挂端的2mm，这样的尺寸设计既保证了结构强度，也不会因为镜腿过宽压迫太阳穴位置造成长时间佩戴的不适感。耳挂末端做了轻微的向下弯折弧度，弯折角度控制在15度左右，刚好能贴合耳后轮廓，佩戴的时候不会出现滑动脱落的问题，就算作业人员配合安全帽、隔音耳罩使用，镜腿的厚度也不会和安全帽的内衬绑带、耳罩的密封垫产生过度的挤压干涉。

设计过程中特意规避了原装镜腿容易断裂的应力集中问题，在铰接卡扣和镜腿主体的连接位置做了R2的圆角过渡，没有直角锐边，日常开合过程中应力会顺着圆角均匀分散，不会在卡扣根部出现应力集中导致的断裂。镜腿的外表面做了哑光平面处理，没有多余的凸起纹理，一方面是3D打印的时候不需要额外做支撑，打印完成后只需要简单去除底部支撑就能直接使用，后期如果需要批量注塑生产的话，这个结构也能简化模具的抽芯结构，降低开模成本；另一方面光滑的表面也方便日常消毒擦拭，工业场景下防护眼镜需要定期用酒精消毒，光滑表面不容易残留污渍和消毒残留。

考虑到不同使用场景的适配性，这款镜腿的结构预留了小幅的调整余量，镜腿中段的位置做了0.8mm的壁厚减薄处理，佩戴的时候可以根据个人头围大小小幅调整镜腿的开合角度，调整过程中不会出现不可逆的形变断裂，相比原装镜腿偏硬的材质设定，替换件如果选用柔性耗材打印的话，佩戴的贴合度会更好，长时间佩戴不会在头部侧面留下压痕。另外镜腿的安装卡扣尺寸做了公差适配，卡扣的配合公差控制在±0.1mm，不管是3D打印的FDM工艺还是光固化工艺，只要按照常规的打印精度设置，都能直接和原装镜框匹配，不需要二次打磨修配，就算是没有机加工经验的普通使用者，自己打印完成后就能直接安装使用。

从实际应用的角度看，这类替换配件的设计不需要复杂的曲面建模，核心是要精准还原原装件的安装配合尺寸，同时优化原装件的结构薄弱点，在保证安装兼容性的前提下提升部件的使用寿命，对于小批量的使用场景来说，3D打印的生产方式完全能满足需求，不需要走复杂的供应链采购流程，现场就能完成配件的生产和更换，大幅降低防护装备的维护成本，也能减少因为配件损坏导致的防护装备空置浪费。
