5521MG-180度舵机结构三维建模

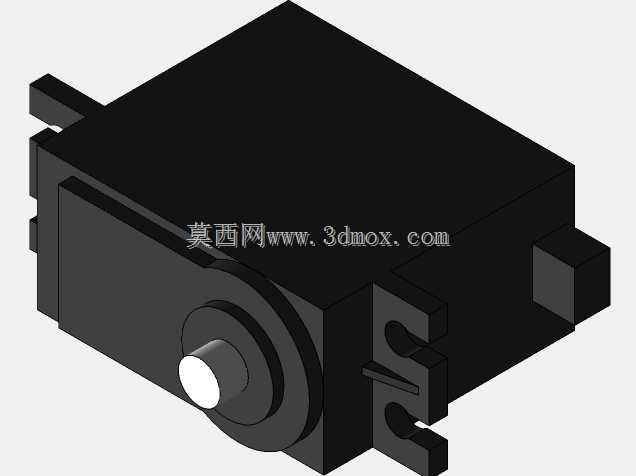

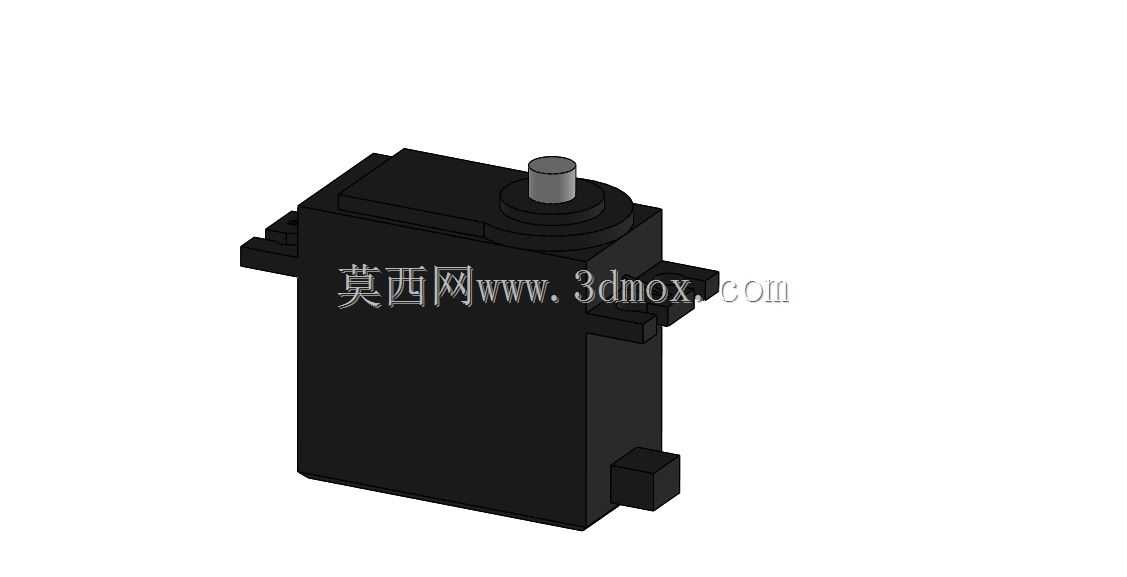

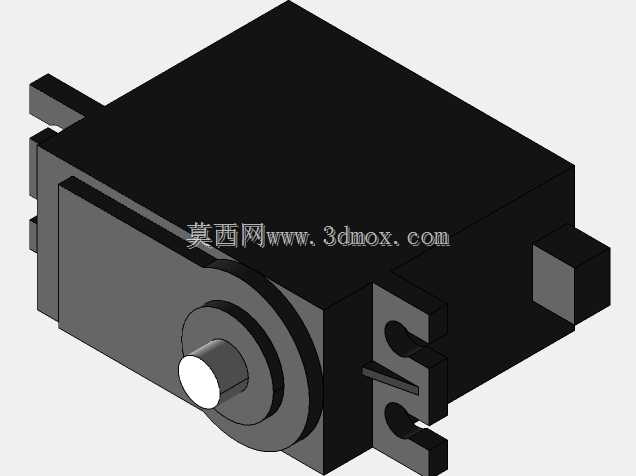

在航模制作、小型机器人关节驱动、自动化教具改装这类需要精准角度控制的场景里，这类180度转角的舵机是非常常用的执行部件，很多做小型设备开发的工程师在选型阶段，都会先拿到精准的三维模型核对安装空间，避免后期打样出现干涉问题。这款舵机的整体外形是方正的黑色壳体结构，顶部伸出圆柱形输出轴，壳体两侧带有安装凸耳，底部还有定位凸块，整体尺寸控制在40.5X20.2x40mm，重量仅55.6g，在同扭矩级别的舵机里属于体积控制比较优秀的类型，很适合对安装空间和自重有严格要求的小型设备使用。从功能特性来看，它在4.8V供电下失速扭矩能达到17.25kg.cm，6.0V供电时可以提升到20.32kg.cm，对应工作速度分别是0.18秒和0.16秒转动60度，这个参数区间刚好覆盖了大部分小型机械臂关节、航模舵面控制、智能小车转向机构的需求，既不会因为扭矩不足带不动负载，也不会因为参数冗余造成成本和空间的浪费。做这个三维模型的时候，首先是还原了壳体的所有安装特征，包括两侧凸耳的安装孔位、输出轴的伸出长度和轴径、底部定位块的尺寸公差，这些都是结构设计里最容易出问题的地方，很多新手建模的时候容易忽略安装边界，只做个大概的外形，等到实际装配的时候才发现孔位对不上，或者输出轴和周边结构有碰撞。建模过程中特意把壳体的分型线、顶部轴座的台阶结构都做了还原，不是简单的方块堆砌，这样工程师在做装配校核的时候，可以直观看到舵机和周边支架、连杆的间隙，哪怕是0.5mm的干涉都能提前发现。另外在做结构还原的时候，也考虑到了舵机实际使用中的走线空间，壳体侧面的出线位置也做了对应特征，方便设计的时候预留线槽位置，不会出现装完舵机之后线被壳体压住的问题。很多人做舵机选型的时候只看扭矩参数，忽略了外形尺寸和安装点的位置，比如同样是20kg级的舵机，有的安装孔距差了2mm，对应的支架就要重新开模，对于小批量制作的项目来说，重新加工支架会浪费不少时间，有了精准的三维模型，在设计阶段就能把支架的孔位、安装槽的尺寸完全匹配好，甚至可以直接在装配体里生成对应的支架工程图，减少反复核对实物的工作量。这类舵机的输出轴是带齿的花键结构，模型里也还原了花键的齿形和尺寸，方便设计舵机臂的时候直接配合，不用再单独测量轴的参数，对于做定制化舵机臂的设计来说，能省不少测绘的时间。实际应用里，这款舵机除了常见的航模和机器人场景，也经常用在小型自动化设备的档位切换、物料挡块的伸缩控制这类需要固定角度往复动作的工位，因为它的控制逻辑简单，只需要给对应的PWM信号就能转到指定角度，不需要额外的驱动电路做复杂的闭环控制，对于简化小型设备的电控结构很有帮助。建模的时候特意把所有棱角的倒角都做了还原，不是尖锐的直角，因为实际注塑壳体的边缘都会有工艺倒角，这些细节虽然不影响大的安装尺寸，但在做渲染或者运动仿真的时候，更贴近实物的状态，也能避免在运动仿真里出现不必要的接触判定错误。
