车载手机夹持固定支架结构设计

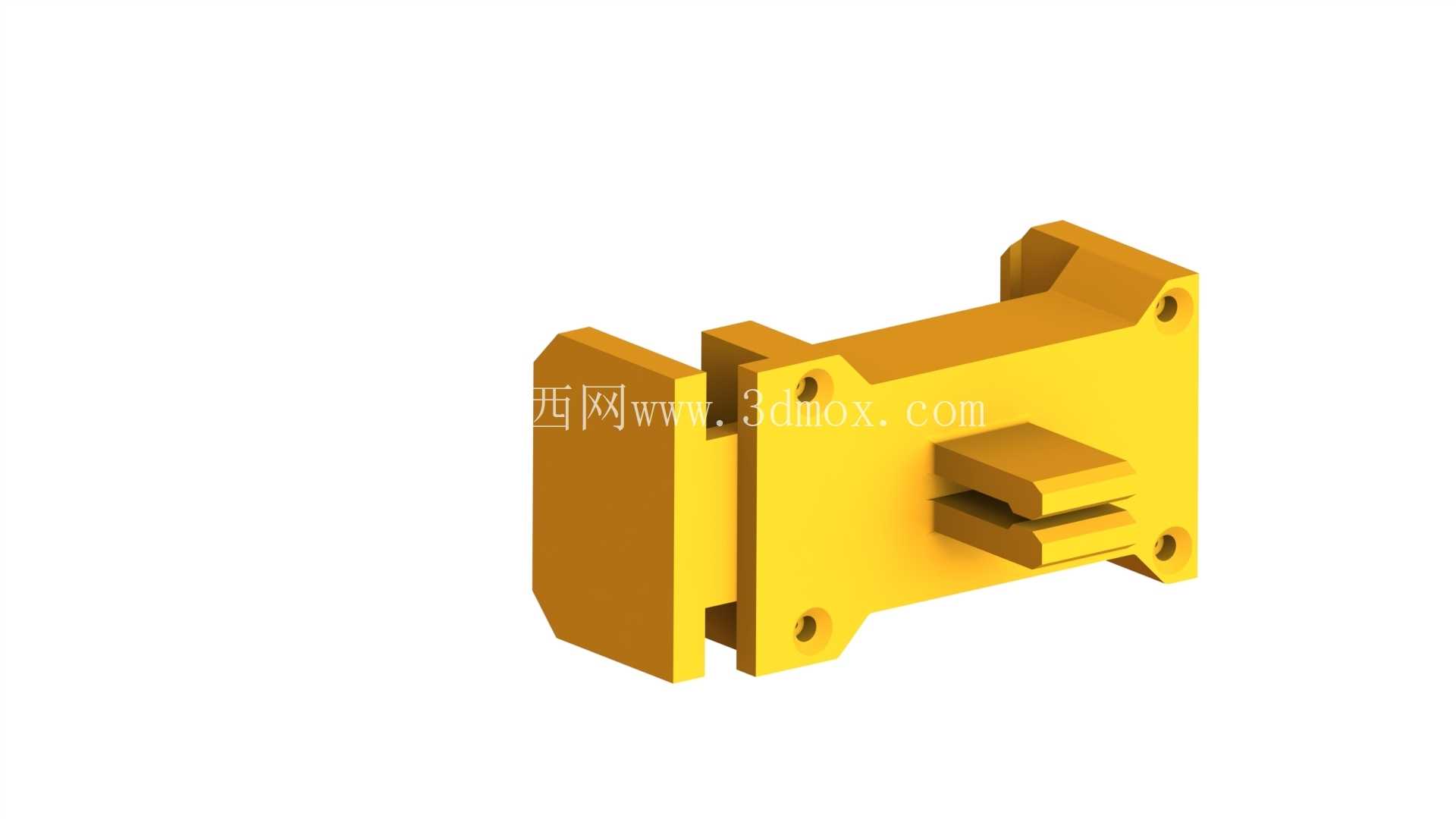

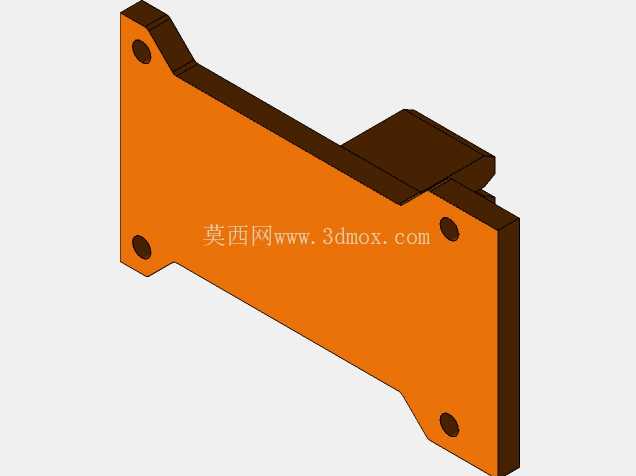

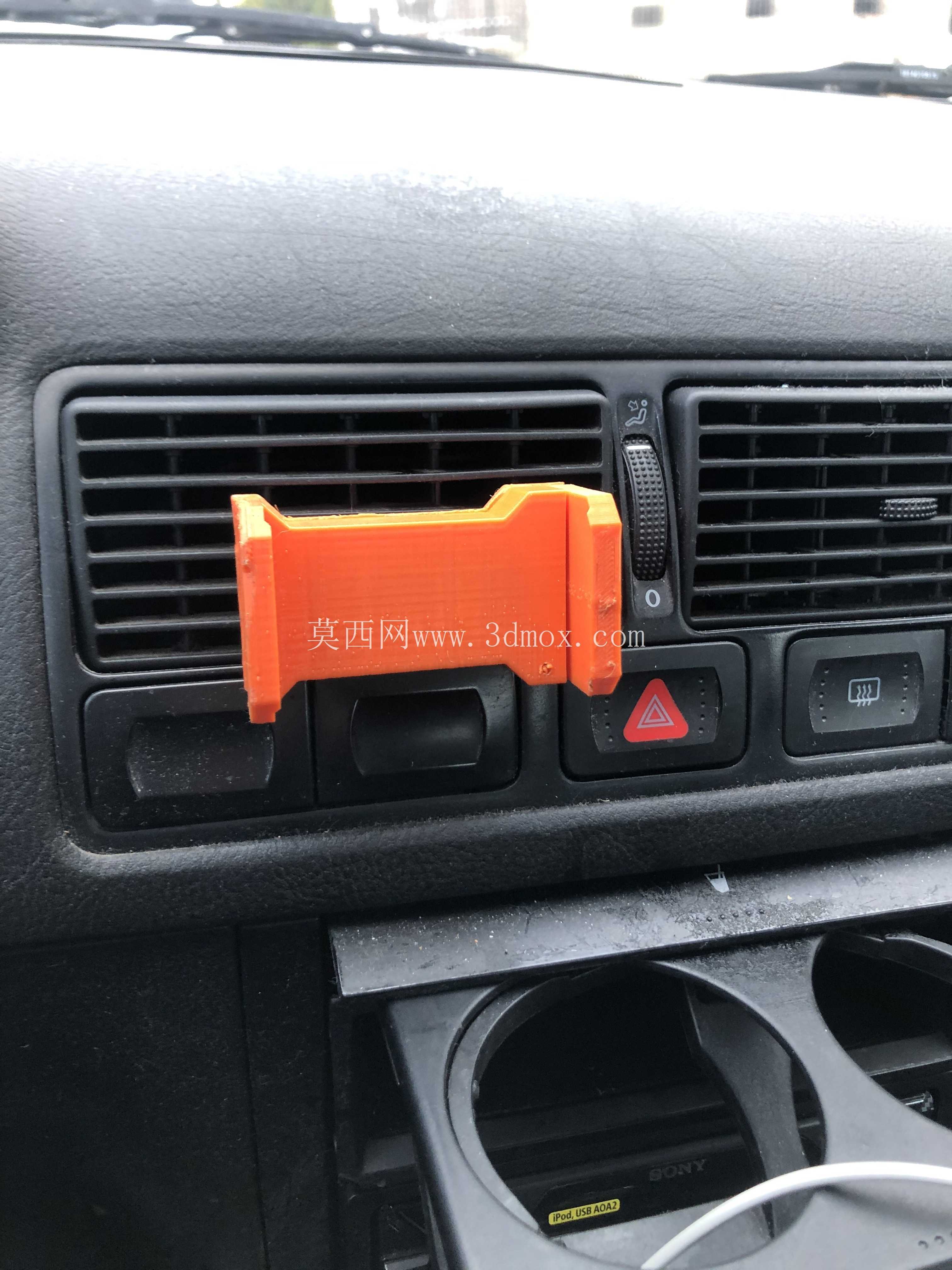

　　这款车载手机夹持固定构件，主要适配乘用车驾驶舱内的手机固定场景，解决行车过程中手机放置不稳、操作导航时易滑落的实际问题，整体采用压铸成型的主体结构，兼顾结构强度与批量生产的工艺可行性。从实际使用场景出发，该构件的安装边界预留了四个标准安装孔位，可直接通过螺栓固定在车辆中控台的预留安装位，或是搭配适配底座固定在空调出风口、仪表台平面等位置，安装孔的孔距经过适配调校，能兼容多数常规车载安装基座的孔位规格，不需要额外做打孔改位处理。

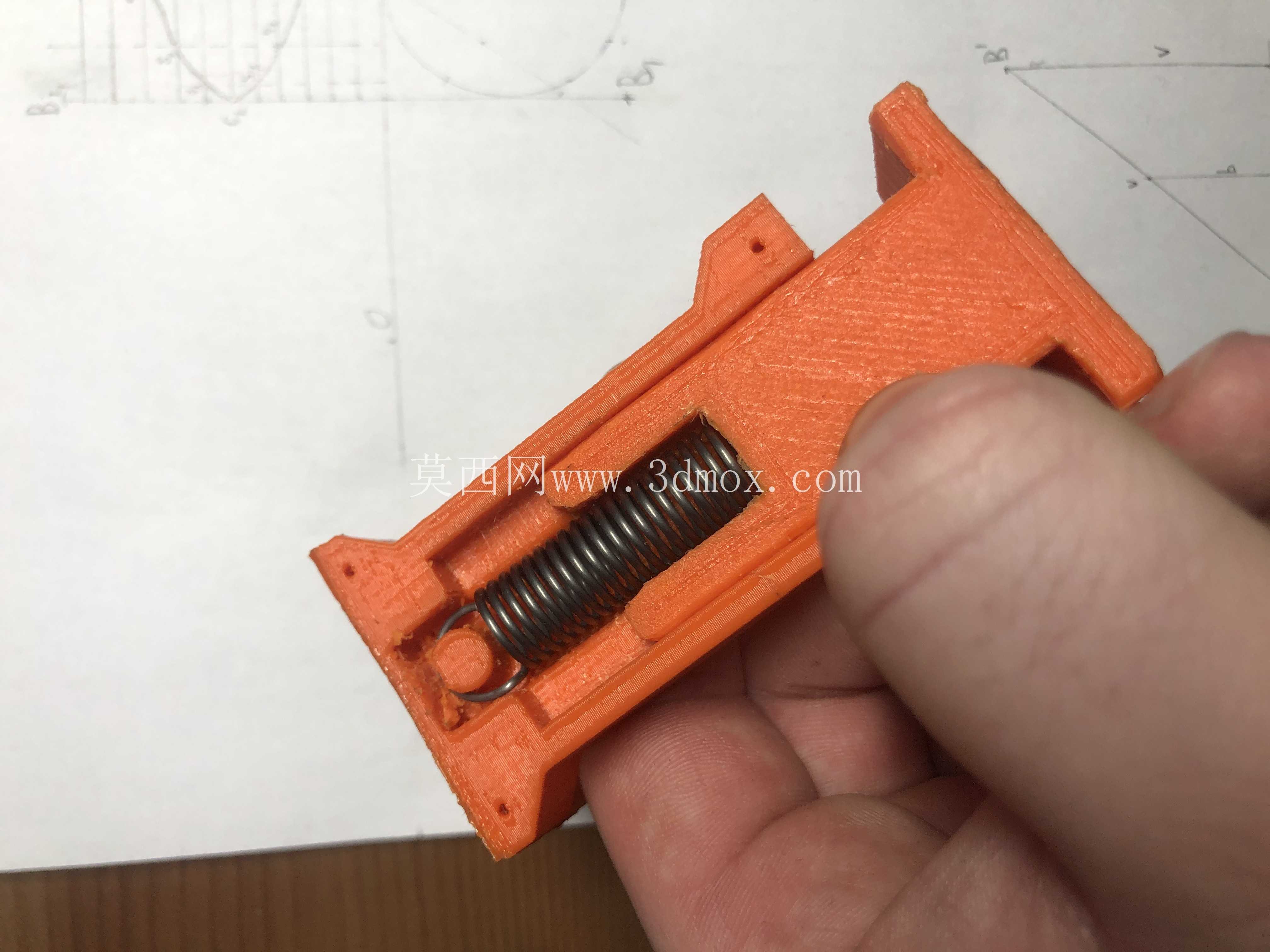

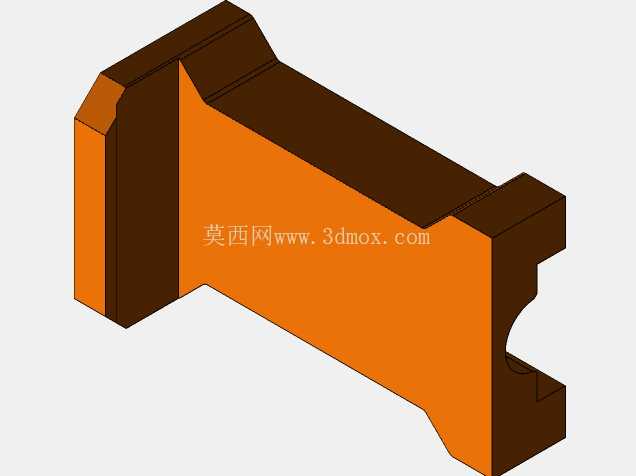

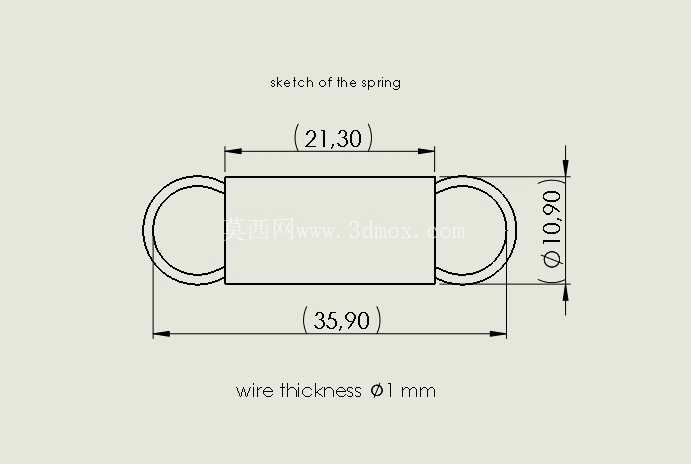

　　主体的夹持结构采用侧推式弹性夹紧逻辑，内部预留了弹簧安装腔，实际装配时可选用常规线径的圆柱螺旋压缩弹簧，提供持续的夹紧推力，夹持端做了分层挡边设计，能卡住手机的侧边边框，避免车辆颠簸时手机从夹持位脱出，同时夹持接触面预留了粘贴缓冲垫的凹槽，可贴附橡胶或泡棉垫，防止刮花手机边框。从设计思路上看，主体结构做了等壁厚处理，壁厚控制在压铸工艺合理区间，避免厚壁位置产生缩孔缺陷，同时在受力集中的安装孔位、夹持受力位置做了局部加厚的加强筋结构，不需要额外增加整体壁厚就能提升结构刚性，减少长期使用后的形变概率。

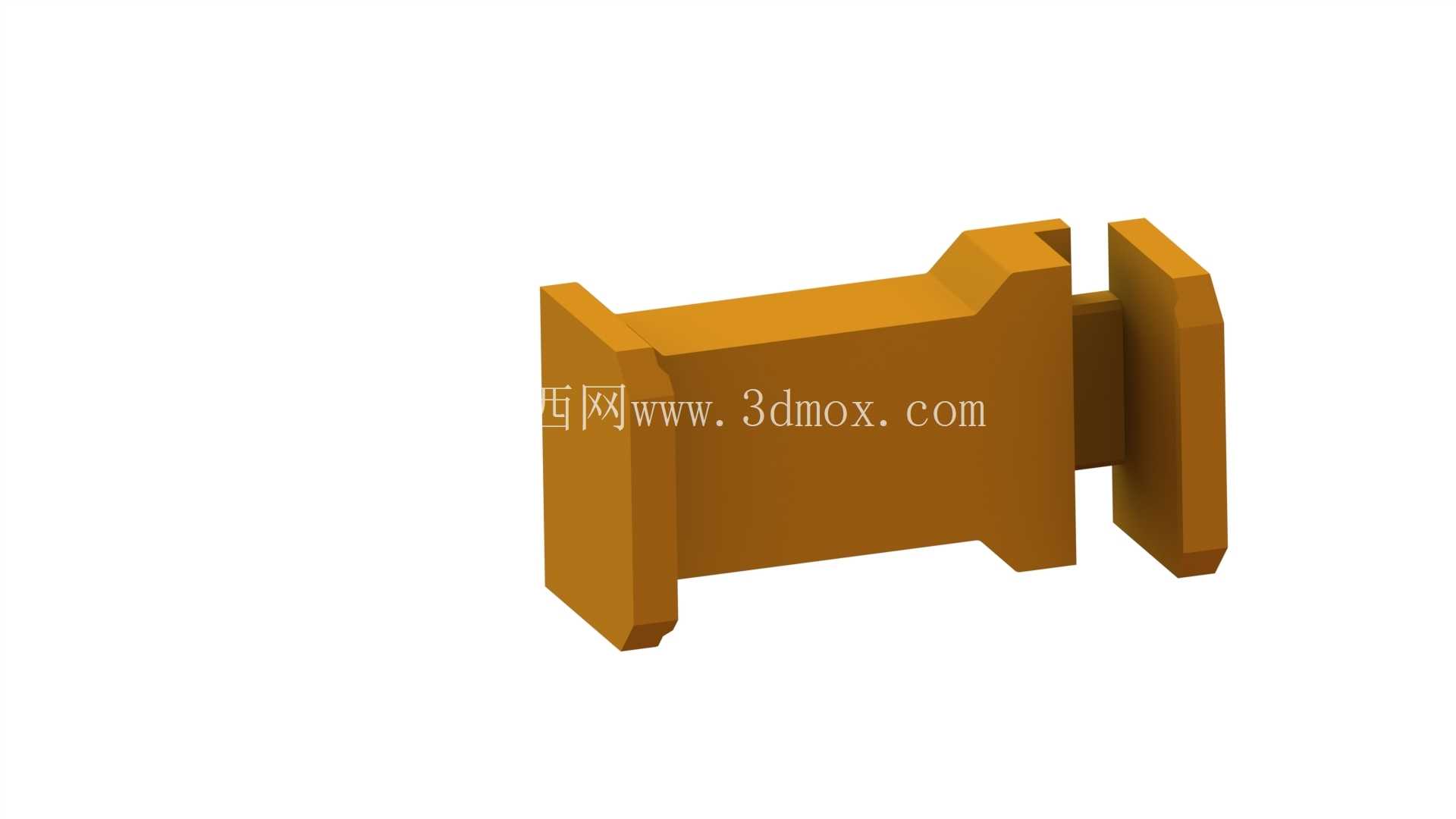

　　构件的外形做了切角处理，没有尖锐的外凸棱边，避免安装使用过程中剐蹭驾乘人员，整体轮廓尺寸控制在紧凑区间，不会过多占用中控台的操作空间，夹持行程可覆盖常规尺寸的智能手机，从常规直板机型到大屏旗舰机型都能适配。结构上还做了防呆设计，弹簧安装腔的尺寸做了限位处理，装配时弹簧不会出现偏移卡滞的问题，夹持推块的滑动轨道和主体做了一体化压铸成型，不需要额外加装导轨构件，减少了装配零件数量，降低后续批量生产的装配成本。滑动配合面预留了合理的间隙公差，考虑到压铸成型的尺寸公差范围，预留间隙能避免长期使用后积灰导致的滑动卡滞，同时在推块的行程末端做了限位挡边，防止推块在弹簧推力作用下从主体轨道中脱出。

　　从实际使用的工况出发，该结构能承受车辆行驶过程中的常规振动冲击，压铸铝合金的材质选择也能适配驾驶舱内的温度变化范围，不会因为夏季高温暴晒出现结构形变，导致夹持力下降。整个结构没有复杂的异形曲面，压铸成型后只需要做简单的去毛刺处理即可进入装配工序，不需要复杂的二次机加工，适合批量压铸生产，能有效控制单件的生产成本。夹持力的大小可通过更换不同线径的弹簧进行调整，不需要修改主体结构就能适配不同重量的移动设备，拓展了构件的使用适配范围，除了固定手机之外，也可用来固定小型行车记录仪、便携导航仪等同尺寸的车载电子设备。安装面的平面度做了公差要求，保证固定后构件不会出现倾斜，夹持手机后能保持合适的观看角度，方便驾驶员查看导航信息，减少行车过程中因为查看手机产生的安全隐患。
