25度倾斜式螺旋输送设备结构模型

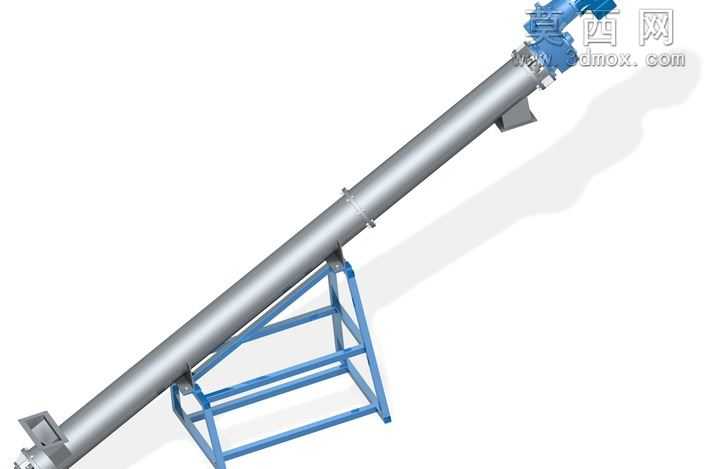

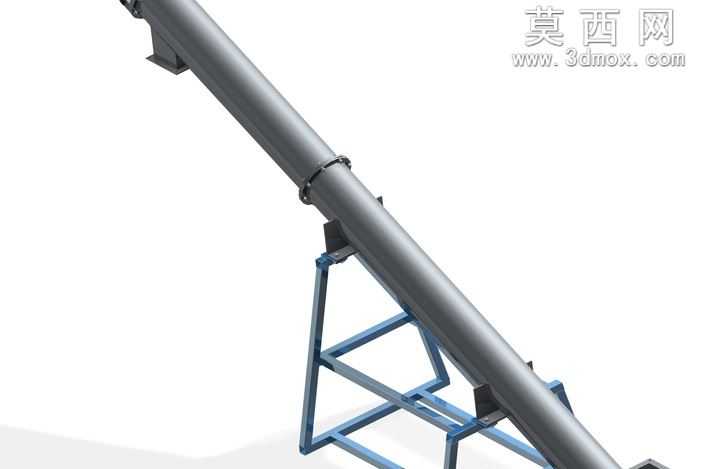

本模型为25度倾角的螺旋输送机三维建模作品，整体采用参数化建模思路完成，完整还原了倾斜布置螺旋输送设备的全部核心结构。建模过程中首先确定输送倾角为25度、输送管径适配10英寸输送通量的核心设计参数，以螺旋输送的工作原理为基础搭建整体装配框架：主体输送管段采用分段式法兰连接结构，每段管体通过环形法兰与紧固件拼接，既保证长距离输送的管体刚性，也便于后期加工装配与内部螺旋叶片的检修维护。管体外部设置多组支撑固定座，与下方蓝色方管焊接成型的倾斜机架配合，机架采用三角稳定支撑结构，底部设置水平支撑脚保证设备放置的稳定性，斜向支撑梁与横向加强筋共同构成受力框架，可承受满载物料时的管体重量与运行振动载荷。模型内部完整构建了连续螺旋叶片与中心转轴结构，螺旋叶片采用等螺距设计，适配倾斜输送时的物料推移效率，避免大倾角下的物料回滑问题。材质渲染方面，输送管体与螺旋构件采用哑光金属钢材材质，还原工业碳钢设备的真实质感，机架部分喷涂蓝色工业防锈漆，表面做轻微颗粒质感处理模拟真实喷涂效果，法兰紧固件做镀锌亮面金属区分，各部件材质分层清晰，装配关系明确，所有连接部位的配合间隙、安装孔位均按照实际机械加工标准设置，无干涉错位问题。设计过程中充分考虑倾斜螺旋输送机的实际使用场景，支撑点位的布置避开了进料口与出料口的预留位置，管体的倾斜角度经过输送效率核算，可满足颗粒状、粉状物料的倾斜上料输送需求，整体模型结构完整，细节还原度高，可直接用于设备方案展示、结构校核或教学演示使用。
