单缸气缸发动机SolidWorks三维模型

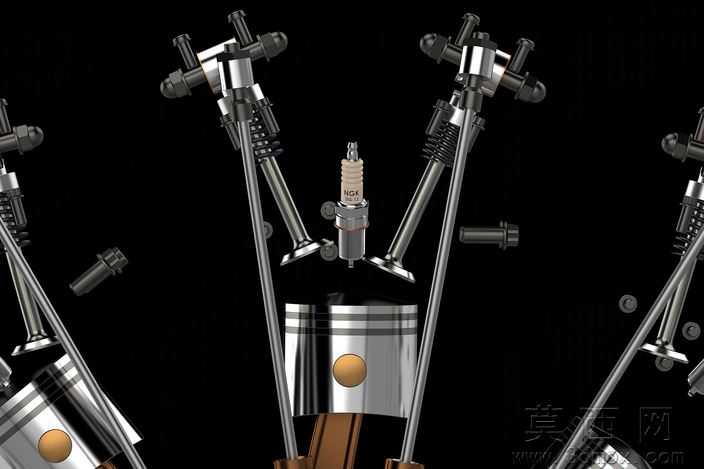

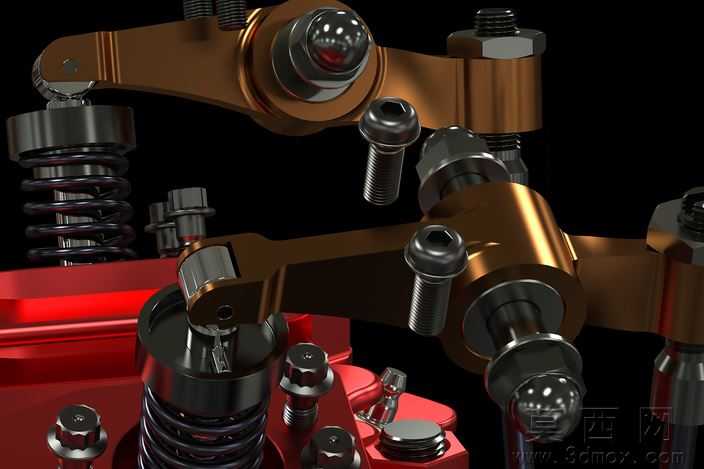

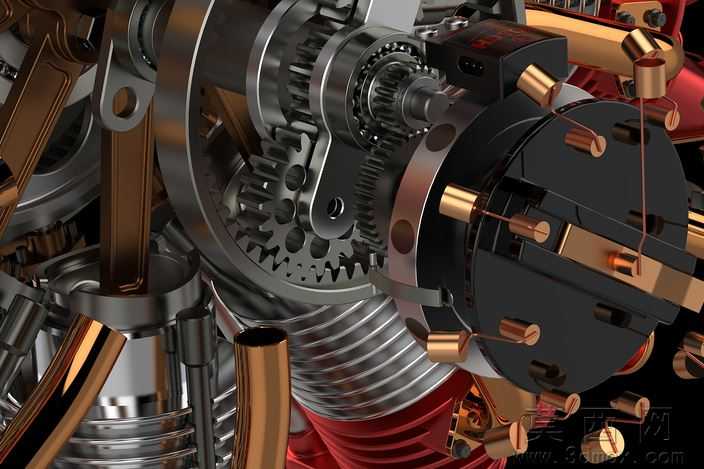

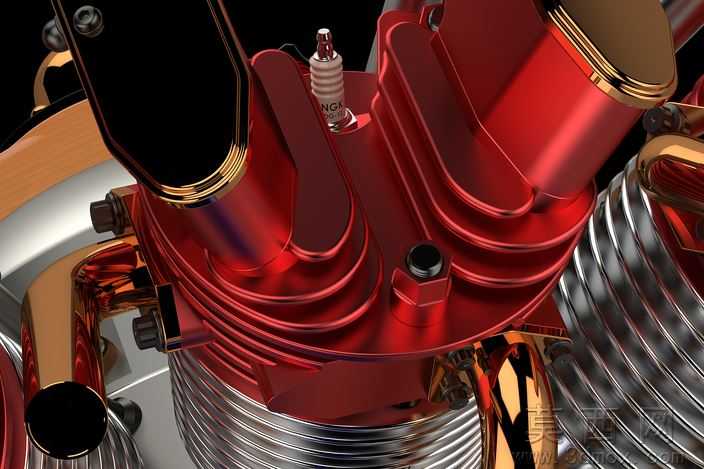

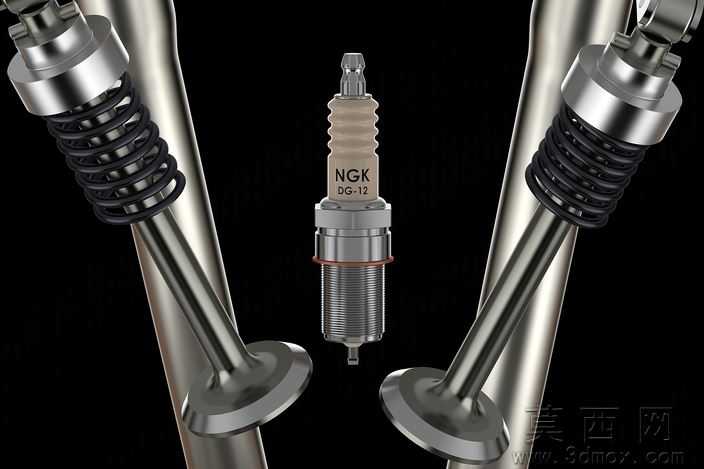

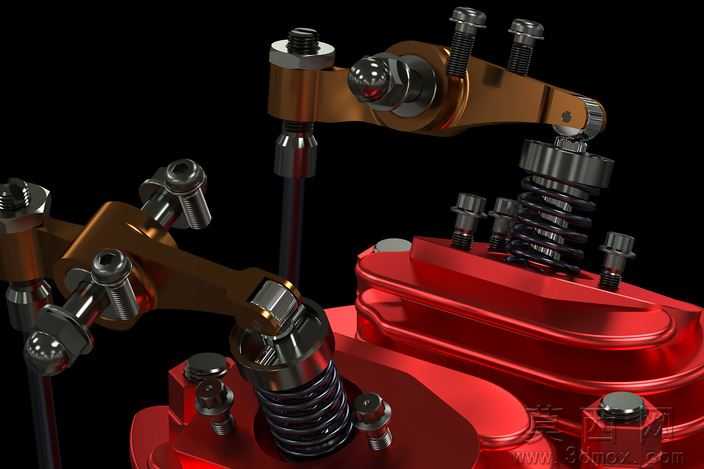

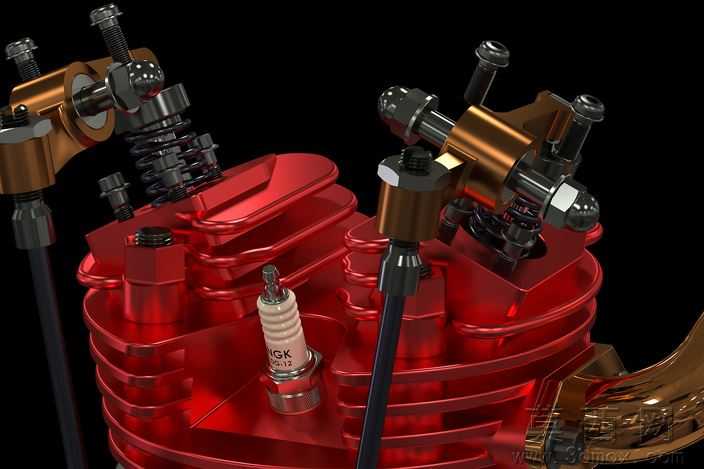

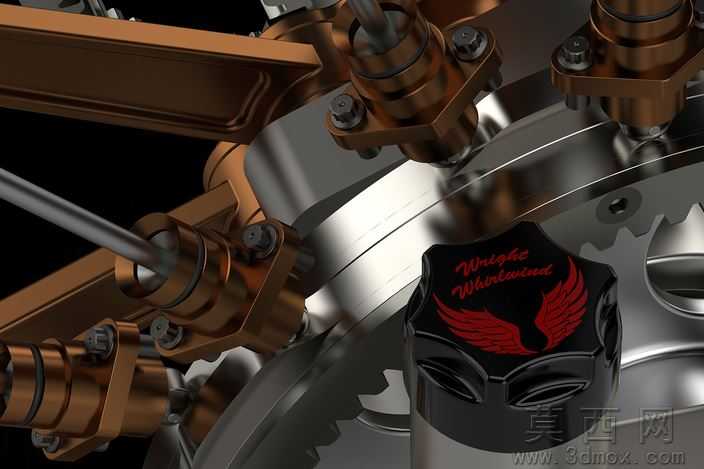

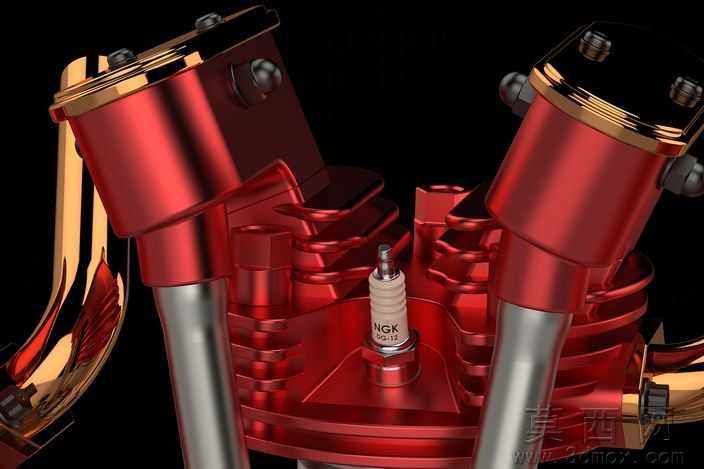

本模型采用SolidWorks 2013完成全流程三维建模与渲染工作，完整还原单缸气缸发动机的全部机械结构。建模阶段首先搭建整体装配基准坐标系，依次完成缸体、气门组、火花塞、化油器等核心零部件的参数化建模，针对气门弹簧等SolidWorks原生工具难以高效处理的异形结构，借助外部辅助插件完成特征优化，确保所有零件特征无报错、装配约束无干涉，各运动部件的自由度完全匹配真实发动机的运动逻辑。参数设计阶段严格遵循通用小型单缸发动机的尺寸规范，对缸体散热鳍片间距、气门升程、火花塞安装位公差、连杆曲柄传动比等核心参数进行精准校准，设计过程中参考Jan Elg等设计师公开的成熟化油器模型结构优化灵感，确保整体尺寸比例、部件配合公差完全符合真实机械设计标准，可直接导出为IGES、STL、STEP等多类通用三维格式，适配绝大多数三维建模、工程分析、3D打印类软件的使用需求。材质与渲染阶段针对不同部件的真实物理属性分配材质：缸体赋予高光泽红色工程塑料材质，还原民用小型发动机缸体的外观质感；连杆、螺栓等金属承载部件采用金属拉丝与高反光金属材质，精准还原金属部件的加工纹理与反光特性；火花塞陶瓷绝缘段、金属电极段分别赋予陶瓷材质与金属电极材质，还原火花塞的真实外观层次。渲染环节采用PhotoView 360完成全局渲染，开启光线追踪模式还原部件间的光影反射、环境遮挡效果，增强机械细节的视觉冲击力，最终输出13906*643像素的超高分辨率渲染图，将缸体纹理、金属部件螺纹、火花塞电极纹路等细节清晰呈现，整体模型的结构完整性、材质表现力、渲染精细度均达到专业级水准。结构原理层面严格遵循四冲程单缸发动机的工作逻辑，对化油器、气门组、曲柄连杆机构等核心功能部件完成等比例精准布局，确保各部件的运动逻辑与真实发动机完全一致，可直观演示进气、压缩、做功、排气的完整工作循环，清晰展示气缸内活塞往复运动带动曲柄旋转输出动力的完整传动路径。本模型可作为机械设计相关课程的教学演示案例，帮助学习者直观理解单缸发动机的结构组成与工作原理，也可为小型通用动力机械的研发设计提供精准的三维参考，还可用于3D打印教具制作、机械科普内容创作等场景，为机械设计教学与产品研发环节提供可靠的三维数字模型支撑。
