孔105行程200外螺纹液压缸三维结构

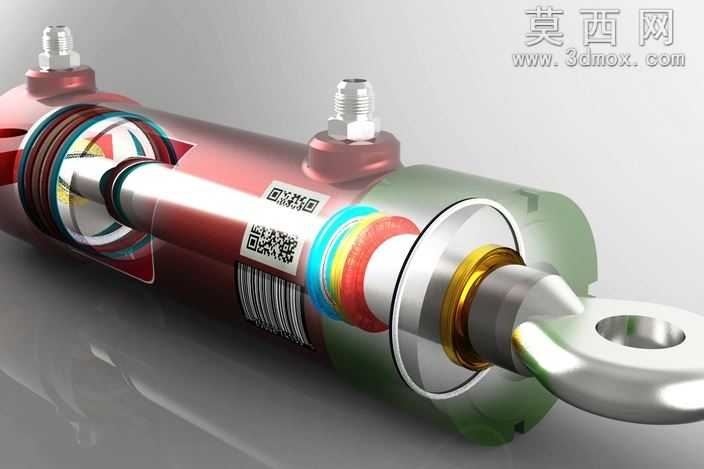

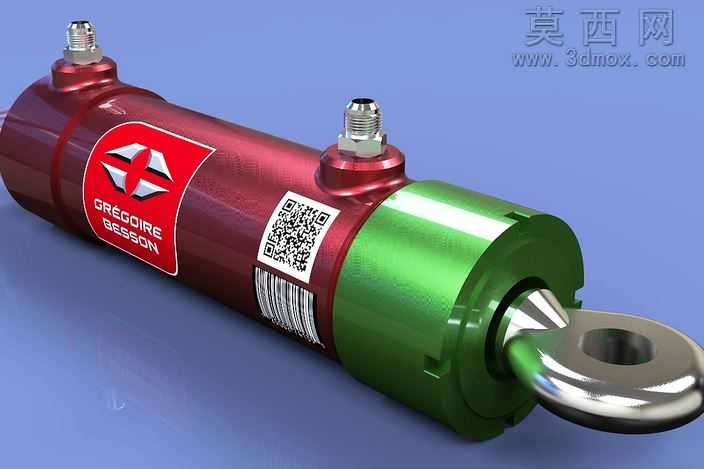

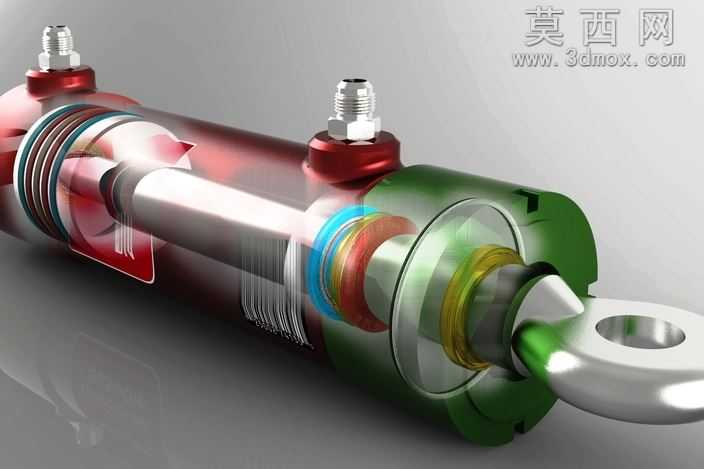

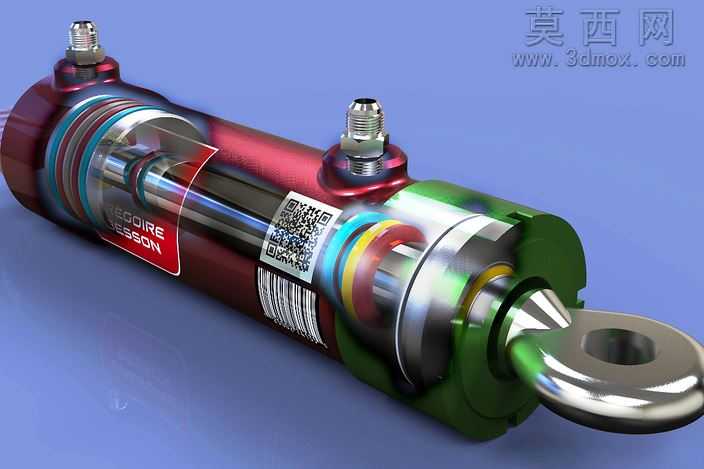

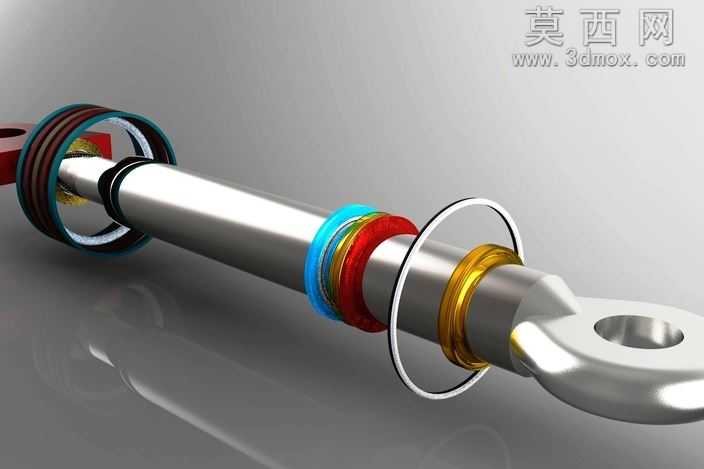

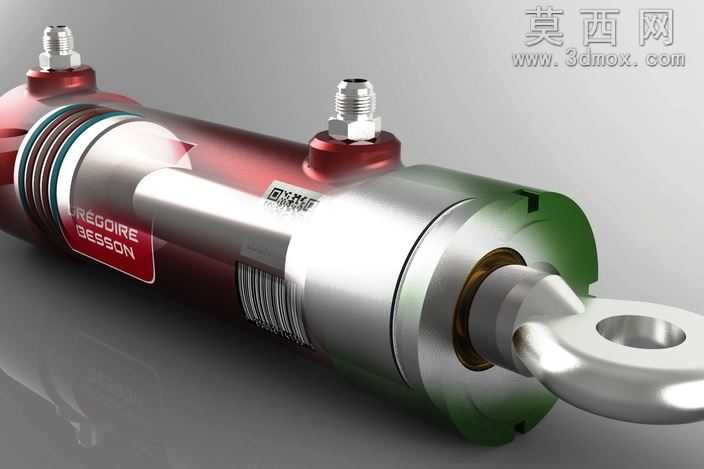

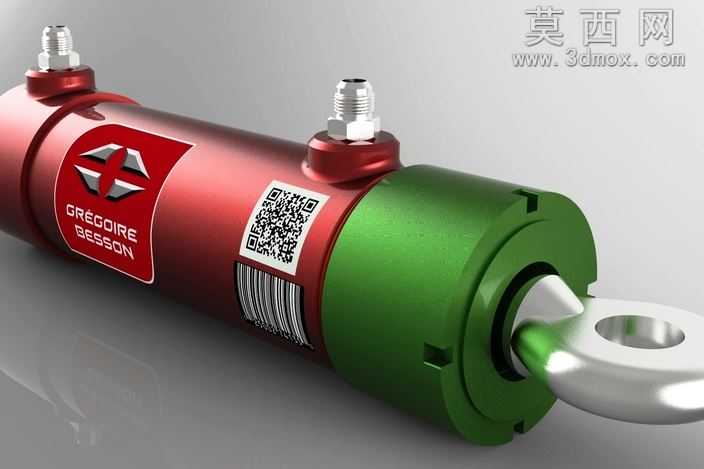

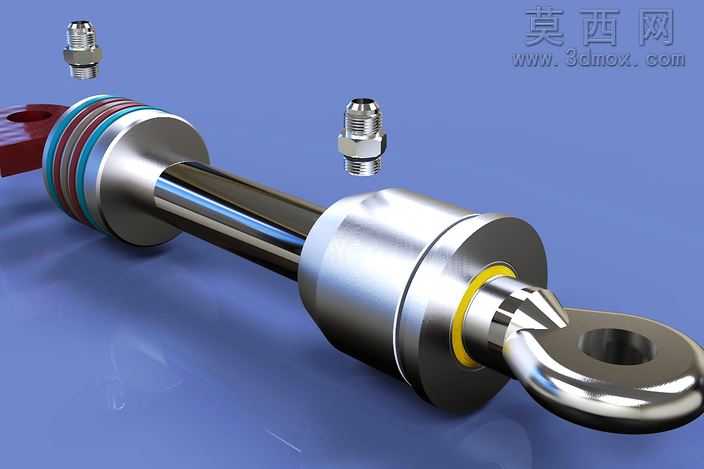

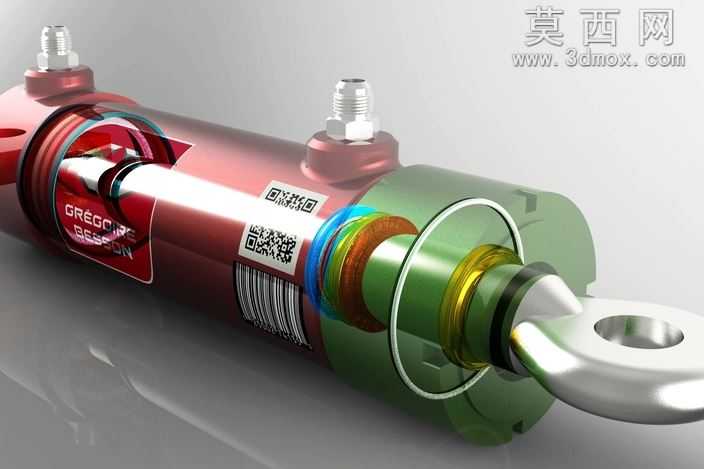

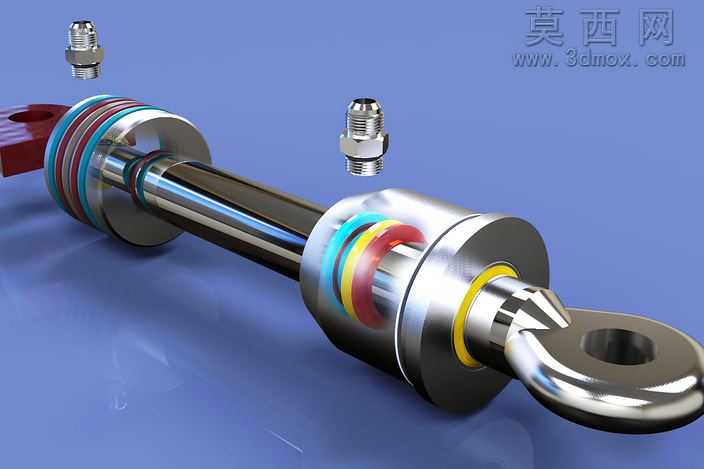

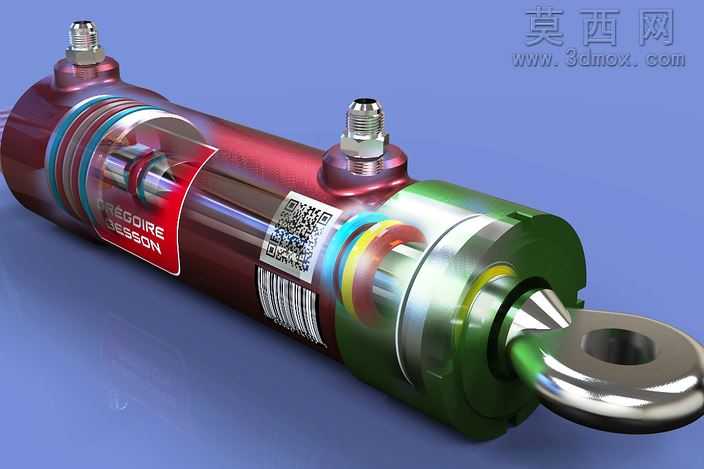

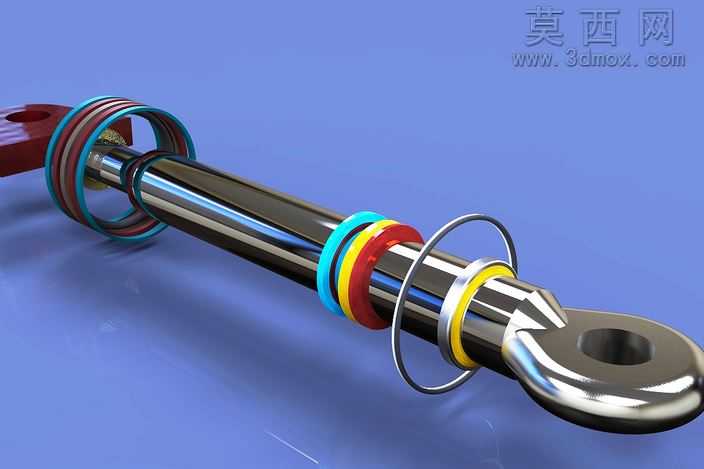

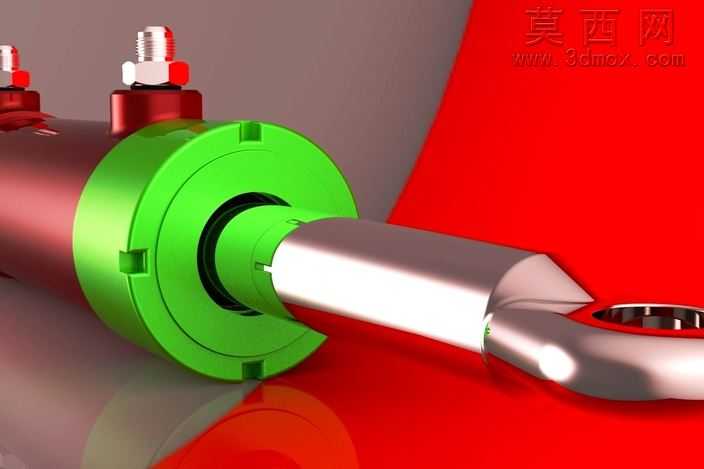

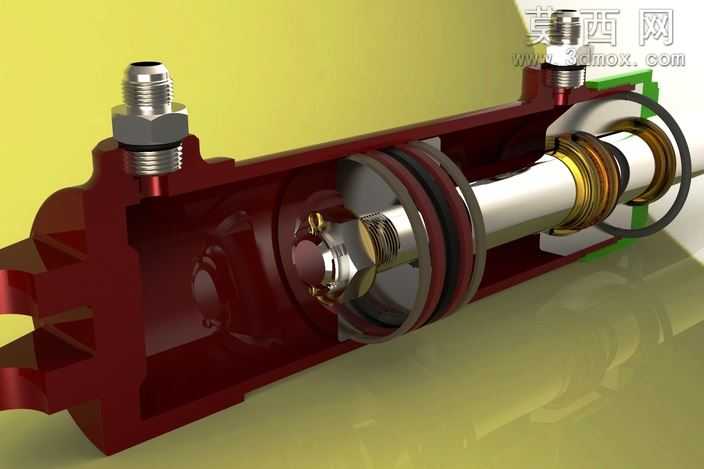

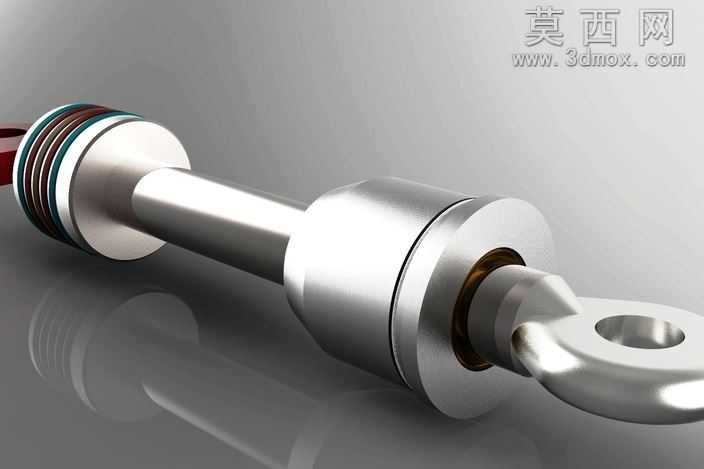

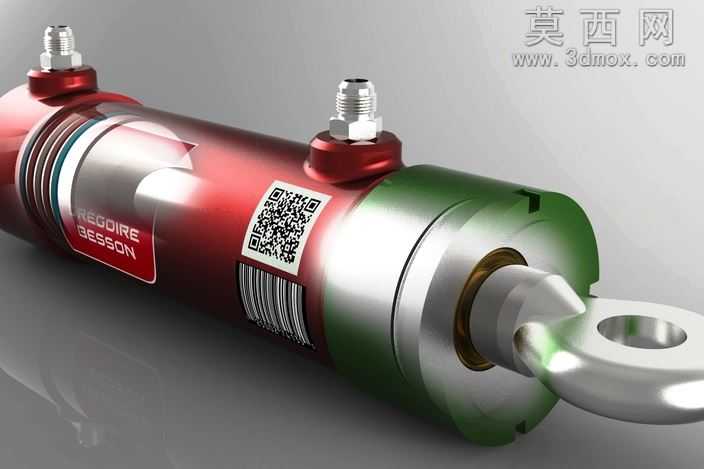

本作品为单耳铰接式液压油缸的三维结构设计，建模过程中严格遵循给定参数：缸筒内孔直径105毫米，活塞工作行程200毫米，杆端外螺纹规格为M5，完整还原了液压缸的全装配结构与内部构造。建模阶段采用自顶向下的设计思路，先搭建整体装配骨架确定各部件的同轴度、行程限位尺寸，再逐一拆分零件进行精细化建模：缸筒部分采用厚壁圆筒结构建模，表面做金属阳极氧化质感处理，还原工业级油缸的耐磨表层特性；两端油口采用标准外螺纹铰接接头设计，建模时还原了螺纹的牙型细节与接头密封面结构，保证油路接口的结构合理性。活塞组件部分做了剖视可视化处理，清晰展示了活塞与缸筒内壁间的多道密封环结构，包括导向环、动密封、静密封的分层排布，不同密封件采用差异化的橡胶材质表现，通过色彩区分各密封件的功能分区；活塞杆表面做镀硬铬的高光金属质感渲染，还原活塞杆的高耐磨低粗糙度表面特性，杆端集成单耳吊环结构，吊环内孔做倒角处理，还原铰接安装的配合面细节。缸盖部分采用螺纹锁紧式结构设计，建模时还原了缸盖与缸筒的配合螺纹、防尘圈、活塞杆导向套的内部结构，通过半透明与实体结合的渲染方式，让内部的密封、导向结构清晰可见，无需拆解装配即可直观理解油缸的工作原理。渲染阶段采用工业产品展示级布光，主光源从侧上方打亮缸体的金属曲面，辅以环境补光消除暗部死黑，金属材质的反射率、粗糙度参数经过反复调试，缸筒的彩色氧化层、活塞杆的亮铬质感、密封件的橡胶哑光质感、吊环的抛光金属质感都得到精准还原，同时在缸体表面添加了工业标识、条形码、二维码等细节元素，让模型更贴近真实工业产品的外观状态。结构设计上充分考虑了液压缸的实际工作逻辑，活塞的行程限位、密封件的安装槽尺寸、油口的通径大小都符合液压元件的设计规范，剖视结构的剖切位置经过精心选择，既完整展示内部核心构造，又保留了油缸外部的整体外观形态，可用于液压传动教学演示、设备装配选型参考、液压系统原理展示等场景，模型各零件间的配合关系清晰，无干涉错面问题，结构逻辑严谨。
