长距水平皮带带式输送机三维设计模型

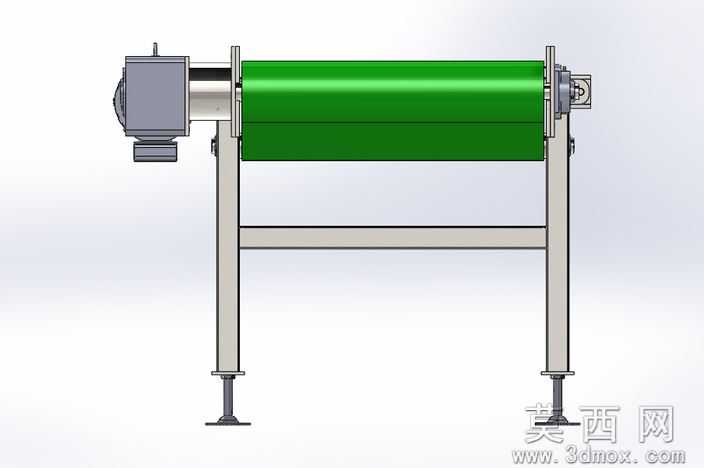

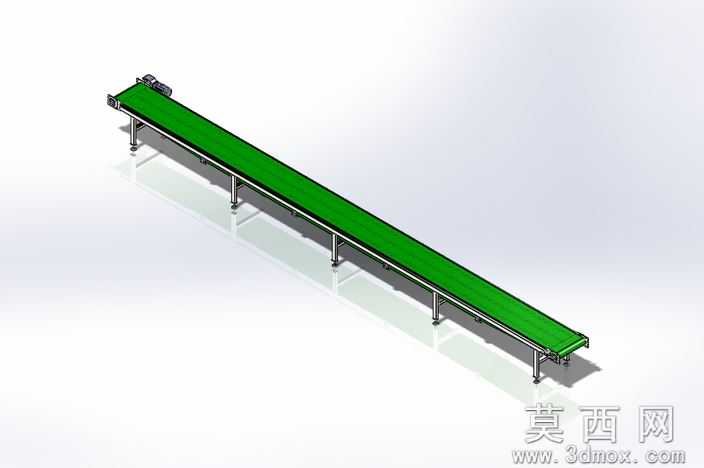

本带式输送机模型采用SolidWorks2012版本完成全参数化建模，建模过程遵循自底向上的装配逻辑，首先完成驱动辊筒、从动辊筒、支撑支腿、侧边防偏挡边、驱动电机安装座等单个零件的特征建模，通过拉伸、切除、阵列、镜像等基础特征命令完成零件细节构造，再按照实际装配约束完成总装配合，所有配合关系均符合实际机械运动逻辑，可实现皮带传动的运动仿真验证。参数设计层面，模型按照工业常用长距水平输送场景设定参数，整机长度适配车间跨工位输送需求，皮带宽度匹配常规箱装、袋装物料的输送尺寸，支腿高度按照人体工程学操作高度设定，辊筒直径、支腿型材规格均经过载荷校核，满足常规散料、成件物料的输送承重要求，所有参数均保留可编辑特征，使用者可根据实际工况快速调整整机长度、宽度、支腿高度等核心尺寸。渲染材质方面，模型在Visualize渲染环境中完成材质赋予，输送皮带采用绿色PVC哑光材质，还原工业常用防静电输送皮带的视觉质感，机架、支腿、辊筒等金属部件采用拉丝不锈钢与喷涂碳钢两种材质区分，驱动电机外壳采用铸铁哑光材质，场景搭配柔和影棚光源，呈现出清晰的结构层次与真实的工业质感，可直接用于方案展示、项目汇报的视觉素材。结构原理上，该设备为典型的水平带式输送结构，一端安装驱动电机与减速机构，通过链传动带动驱动辊筒转动，依靠辊筒与皮带之间的摩擦力带动环形皮带循环运转，另一端的从动辊筒配备张紧调节机构，可调整皮带张紧度避免打滑，机身下方等距分布的支撑托辊承托皮带与物料重量，避免皮带长时间承重下垂，侧边防挡边可防止物料在输送过程中从两侧掉落，整体结构简单可靠，维护成本低廉，可连续完成长距离物料转运作业。软件兼容层面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia、Inventor等绝大多数主流三维CAD软件，不同软件的使用者均可直接导入进行编辑修改、工程图导出或仿真分析，无需担心版本不兼容或特征丢失问题。研发教学应用层面，该模型可作为物流输送线、生产流水线的设计参考模板，帮助机械设计工程师快速完成输送类设备的方案迭代，缩短研发周期；同时也可作为机械原理、机械设计课程的教学案例，帮助学生理解带传动的工作原理、输送设备的结构组成，掌握三维建模与装配的实操技巧，也可用于职业院校的实训教学、企业新员工的设备结构培训场景。
