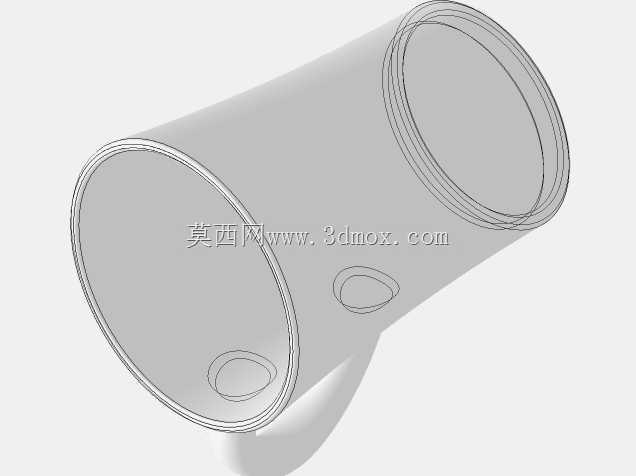

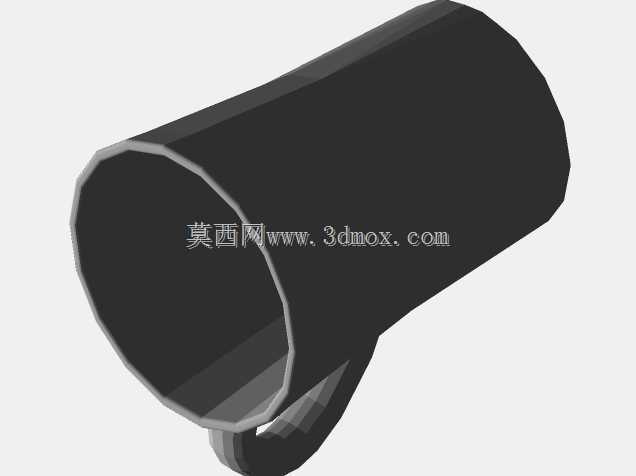

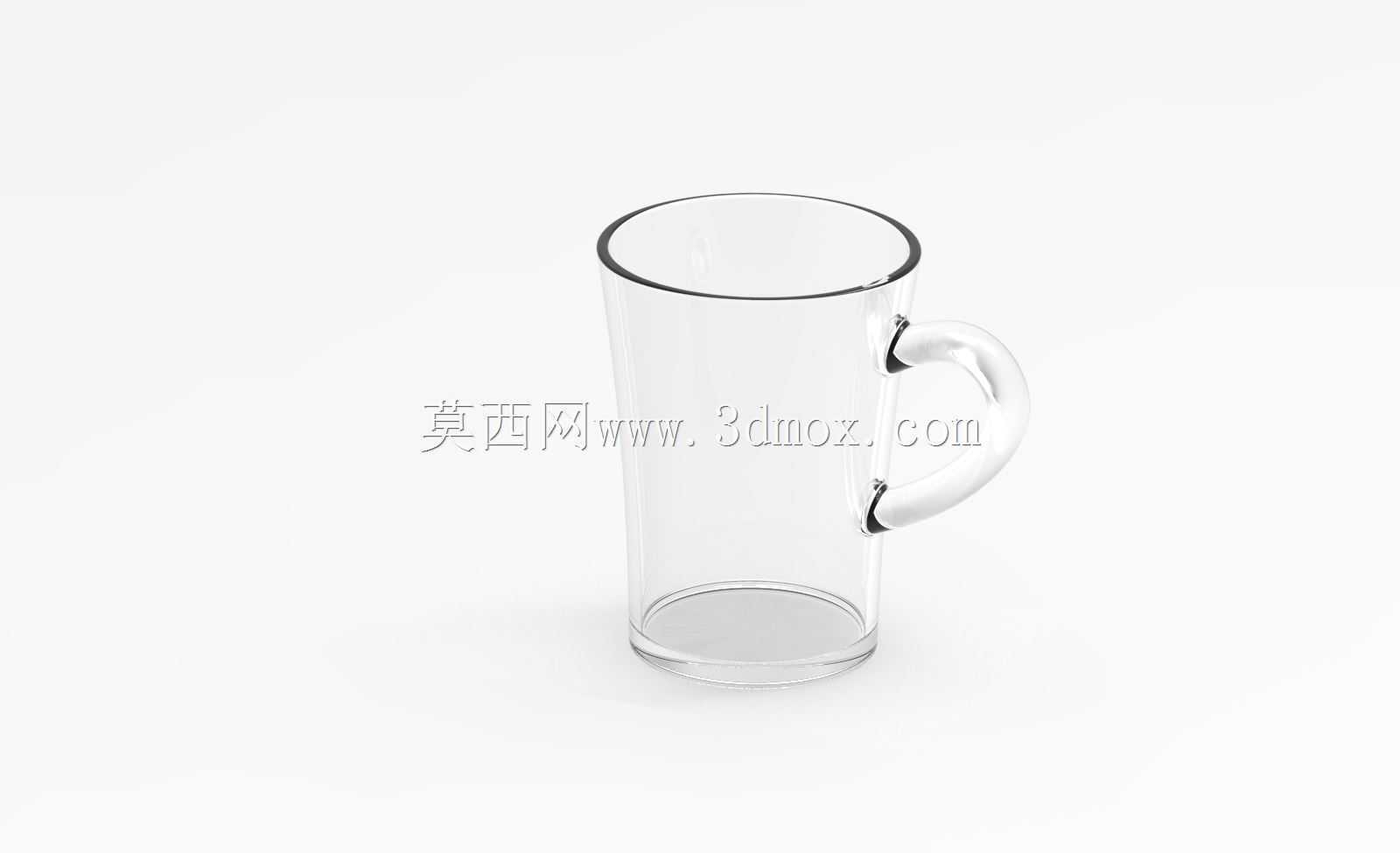

带把手透明直身玻璃水杯结构设计

　　杯身采用直筒构型，并非随意选择的造型，直身结构一方面在玻璃生产时脱模难度更低，吹制过程中壁厚均匀性更容易控制，不会出现曲面过渡区域壁厚差过大导致的应力集中问题；另一方面直身杯堆叠收纳时占用空间更小，餐饮门店批量存放时的空间利用率更高，同时日常清洗时内壁无死角，配合杯刷可以轻松触达所有内壁区域，避免残留污渍。杯口位置做了加厚卷边处理，这处细节很多新手建模时会直接做直角切边，实际生产中直角杯口不仅饮用时接触唇部的触感差，还属于应力集中的薄弱点，轻微磕碰就会出现崩口，卷边结构将杯口的玻璃厚度做1.2-1.5倍的加厚，边缘做圆弧过渡，既提升了饮用时的触感，也能增强杯口的抗冲击性能，同时卷边形成的微小凸沿还能在搭配杯盖时提供更好的密封贴合面。日常接触的带把手直身玻璃杯，看似结构简单，实则在建模阶段需要兼顾使用体验、结构强度与生产工艺的多重要求，很多刚接触日用产品结构设计的工程师容易忽略细节，导致最终模型要么不符合吹制或压制玻璃的生产逻辑，要么实际使用时存在易磕碰、握持打滑、受热开裂的问题。先从实际应用场景说起，这类玻璃杯主要适配日常居家饮水、办公场所泡茶、餐饮门店盛装饮品的需求，部分加厚款也可用于微波炉短时加热饮品，因此结构设计上首先要考虑不同场景下的受力与温度变化影响。杯底部分的设计同样有讲究，不能直接做平底与放置面完全贴合，否则杯底与桌面之间会形成密闭负压，拿起杯子时容易出现连带吸附桌面垫的情况，而且平底结构在受热时，底部的膨胀变形没有释放空间，接触温差较大的台面时容易出现炸裂，因此建模时杯底边缘做了一圈宽度2mm左右的凸起支撑边，让杯底中心区域与放置面之间留出0.3-0.5mm的间隙，既解决了负压吸附的问题，也给热胀冷缩留出了变形余量，同时支撑边的接触面积更小，放置时的稳定性更好，不会因为桌面微小的不平整出现晃动。

　　把手部分是整个模型结构设计的核心，首先要考虑握持的人机工程学，把手的内圈净空要满足成年人四指伸入的空间需求，宽度控制在35-40mm之间，过窄会导致手指卡滞，过宽则握持时无法贴合指腹，拿取重物时容易打滑。把手与杯身的连接位置不能选在杯身最薄的中段区域，要上下分别延伸至靠近杯口卷边下沿和杯底支撑边的上沿位置，这两个区域的杯身壁厚更大，连接后的结构强度更高，不会出现盛装热水后把手承重导致连接位置开裂的问题；连接过渡处要做足够大的圆角过渡，避免直角连接形成的应力集中，玻璃材质对应力集中的敏感度远高于金属，直角连接处哪怕肉眼看不到缺陷，在受热或受冲击时也会首先从过渡位置开裂。

　　建模时还要考虑玻璃材质的光学特性，整个杯身的壁厚要控制在2-3mm之间，过薄会导致整体结构强度不足，日常使用中轻微磕碰就会碎裂，过厚则会增加材料成本，同时杯子自重过大，拿取时的手感笨重，而且玻璃厚度过大时，盛装热水时内外壁的温差差更大，反而更容易出现受热炸裂的问题。把手的壁厚要略薄于杯身，控制在1.8-2.2mm之间，因为把手不直接接触盛装的液体，不需要和杯身保持一致的壁厚，稍薄的壁厚可以降低整体重量，同时在玻璃生产时，把手与杯身粘接的位置，壁厚差更小，冷却过程中的收缩率更接近，不会因为冷却速度不一致产生内应力。

　　另外，整个模型的所有棱边都要做倒圆角处理，哪怕是杯身内壁与杯底的过渡位置，也不能做直角，圆角半径不小于2mm，一方面是生产工艺的要求，玻璃压制或吹制时直角位置很难完全填充，容易出现缺料或壁厚不均的问题，另一方面圆角过渡可以减少清洗时的死角，避免污垢在直角位置堆积，日常使用中也不会因为直角棱边的存在，在磕碰时产生应力集中点。从安装边界的角度来说，这类直身杯的外径控制在70-80mm之间，整体高度控制在120-140mm之间，这个尺寸范围既可以适配市面上主流的杯架、杯垫尺寸，也能满足常规饮水机接水区域的高度要求，不会出现杯子过高无法放入饮水机接水的问题；把手的外沿突出杯身的距离控制在30-35mm之间，既保证握持空间，也不会因为突出过多导致收纳时占用额外空间，放入常规杯架时不会被卡滞。很多人在做这类日用玻璃制品的建模时，容易把重点放在外观的曲面顺滑度上，忽略了实际生产和使用中的结构细节，比如杯底的防滑间隙、把手的连接位置、壁厚的均匀性、过渡圆角的处理，这些细节恰恰是决定产品实际使用体验和生产良率的关键，建模阶段就要把这些工程层面的要求融入到结构设计中，而不是只做一个看起来像的外观模型，要确保模型导出后可以直接用于开模生产，同时满足日常使用中的强度、耐热、易用性要求。
