多工位快换式机器人夹持抓手结构

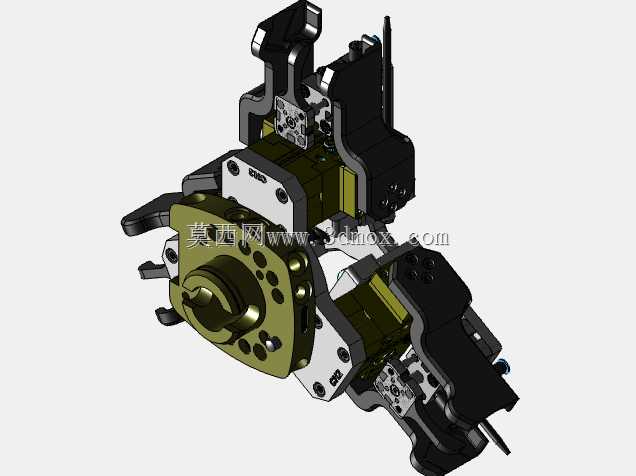

　　在汽车零部件、3C电子精密加工的自动化产线里，加工托盘上的待加工件、半成品件的工位转移一直是影响产线节拍的关键环节，这款多工位夹持抓手就是针对这类场景开发的末端执行机构，核心作用是在加工中心、检测工位、料架之间完成托盘上零件的快速取放与转移，适配多品种小批量的柔性生产需求，不需要针对单一零件更换整套末端执行器，就能覆盖同托盘内不同规格小型零件的夹持作业。从结构设计逻辑来看，这款抓手采用了中心集成式的布局，顶部的法兰安装面直接适配主流工业机器人的腕部接口，安装孔位按照ISO 9409-1-50-4-M6的标准布局设计，安装时不需要额外做转接板，直接通过螺栓锁紧就能完成与机器人本体的连接，安装面的平面度控制在0.02mm以内，能避免高速运动时抓手出现偏载抖动。

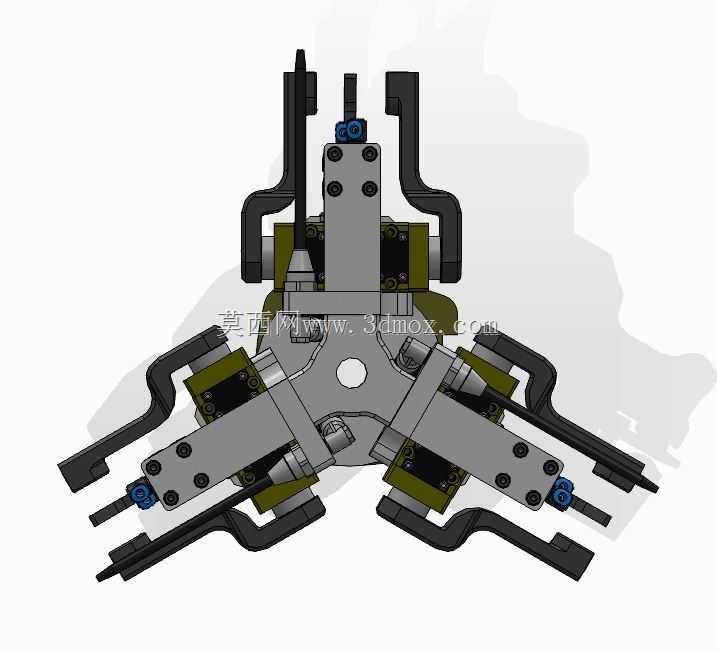

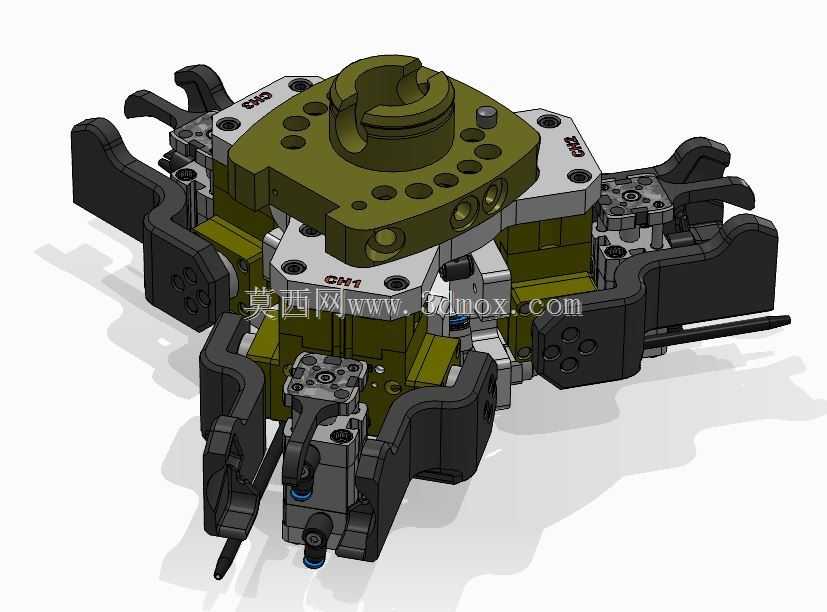

　　抓手周向均匀布置了三组独立的夹持模块，每组模块都集成了独立的驱动单元与夹指组件，三组夹指可以同步动作，也可以根据零件的位置单独触发动作，应对托盘上不同排布位置的零件取放，不需要调整机器人的整体位姿就能完成偏置位置零件的抓取，能大幅缩短单次取放的动作路径，提升产线运行节拍。夹指部分采用了快换式设计，夹指与驱动滑块之间通过楔形锁紧结构连接，更换不同适配形状的夹指时只需要按压锁紧卡扣就能完成拆卸，不需要拆解整个驱动模块，针对不同外形的零件，比如轴类、盘类、小型异形结构件，只需要更换对应轮廓的夹指就能适配，夹指的夹持面做了防滑纹理处理，针对表面粗糙度较低的精加工零件，也可以在夹持面粘贴聚氨酯垫片，避免夹持过程中划伤零件表面。

　　驱动部分集成了成熟的标准气动组件，气路接口全部布置在抓手顶部的安装座侧面，采用快插式气嘴，现场布线时可以直接将气管接入设备的气动回路，不需要在抓手内部走复杂的管路，每组夹持模块的气路都做了独立的节流调节结构，可以根据被夹持零件的重量调整开合速度与夹持力，避免夹持力过大造成零件变形，或是夹持力不足导致零件脱落。整个抓手的外形轮廓控制在直径180mm、高度140mm的范围内，在狭小的机床加工舱内作业时不会和舱门、夹具、刀具发生干涉，安装后整体重量控制在2.8kg，适配负载5kg以上的六轴工业机器人，不会超出机器人的腕部负载上限，运动过程中的惯量也控制在合理范围内，机器人运行时不需要额外调整加减速参数就能保证运动平稳性。结构上大量采用了模块化的设计思路，所有的驱动组件、导向组件都选用了成熟的工业标准件，日常维护时只需要定期检查导向滑块的润滑情况、夹指的磨损情况，不需要定制特殊的替换配件，降低了设备的后期维护成本。导向部分采用了线性滑轨作为夹持动作的导向结构，相比传统的导柱导向，线性滑轨的配合间隙更小，夹持重复定位精度可以控制在±0.03mm以内，能满足精密零件上下料的位置精度要求，在长时间高频次的往复动作下，也不会出现导向卡顿、精度衰减的问题。

　　在实际产线应用中，这款抓手可以直接配套加工中心的自动上下料单元使用，配合机器人的视觉定位系统，能够准确识别托盘上不同位置的零件，选择对应的夹指模块完成抓取，单次取放动作的节拍可以控制在1.2秒以内，相比单夹指的传统抓手，在处理多零件排布的托盘时，作业效率能提升40%以上。针对加工场景中常见的切削液、金属粉尘环境，整个抓手的密封等级达到IP54，所有的滑动配合面都加装了防尘密封圈，避免金属碎屑进入导向结构造成卡顿，气动驱动的方式也能适应车间内复杂的电磁环境，不会出现信号干扰导致的动作误触发。
