管钳配套夹持钳口结构三维建模

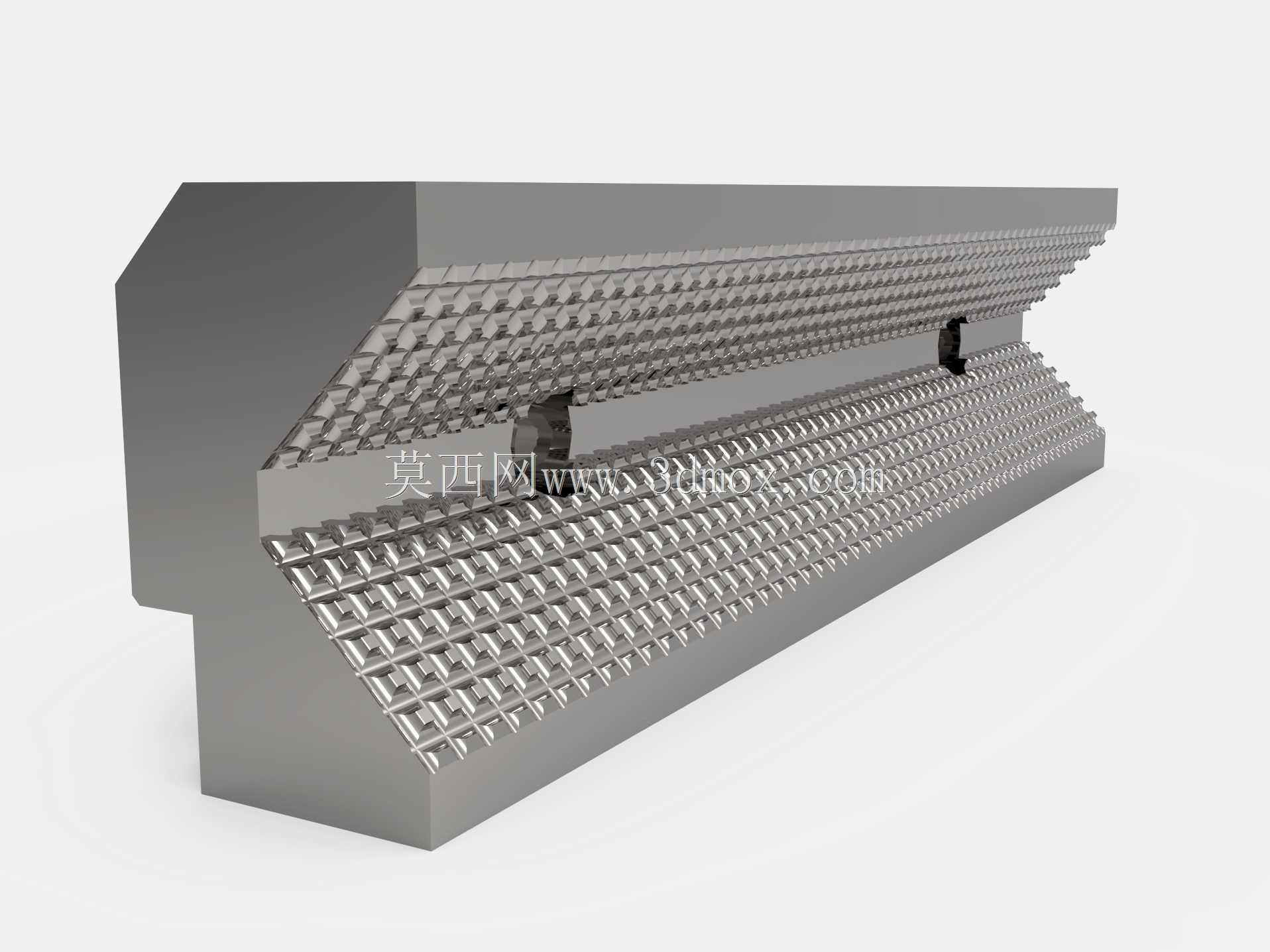

　　在管道安装、五金维修、小型工件夹持作业场景里，管钳钳口是直接决定夹持可靠性的核心接触部件，很多现场作业出现的管件打滑、表面夹伤、夹持力不足问题，追根溯源都和钳口的齿形设计、安装匹配度、结构强度直接相关。这套钳口模型的设计，完全围绕现场实际夹持工况展开，没有做多余的装饰性结构，所有几何特征都服务于功能实现。首先看夹持工作面的齿形排布，整个咬合面采用连续的金字塔形凸齿阵列，齿尖朝向与管件转动施力方向呈反向夹角，当管钳施加径向夹紧力时，齿尖可以嵌入管件表层氧化皮或金属基体，避免大扭矩转动时出现打滑，同时齿与齿之间预留了均匀的排屑间隙，作业过程中附着在管件表面的锈屑、油漆残渣可以顺着齿槽排出，不会因为残渣垫在接触面之间降低咬合摩擦力。

　　钳口的基体部分采用阶梯式安装结构，背部的定位凸台尺寸完全匹配常规重型管钳的钳头安装槽，安装时不需要额外修配，直接嵌入槽体后通过原有钳头的固定销即可完成锁紧，安装边界的公差预留考虑了五金件长期使用后的磨损余量，即使钳头安装槽出现轻微磨损，钳口依然可以保持稳定的固定状态，不会在夹持过程中出现窜动。从尺寸设计逻辑来看，钳口的总长度、有效咬合宽度匹配对应规格管钳的开合行程，当夹持不同管径的金属管、硬质塑料管时，咬合面可以和管件外圆形成足够的接触包角，不会因为接触面积过小导致局部压强过大夹裂薄壁管件，也不会因为接触面积不足导致大扭矩下齿尖崩断。

　　钳口的非工作面做了倒角处理，安装时可以快速导入钳头槽位，避免尖锐棱边刮伤安装人员手部，同时齿根位置做了小圆角过渡，避免长期承受交变夹持力时出现应力集中导致的齿根断裂问题。很多维修班组在实际作业中会遇到原装钳口磨损后配件难寻的问题，这套模型的结构完全复刻了通用型管钳钳口的安装尺寸，既可以用于新管钳的配套生产，也可以作为磨损钳口的替换件测绘参考，建模时所有齿形的间距、齿高、凸台的定位尺寸都按照实际工装的配合公差做了参数化设置，调整参数即可快速衍生出不同规格管钳对应的钳口模型，不需要重新排布齿形阵列。在实际的管道施工作业中，比如给排水管道安装、消防管道布设、设备维修时的圆管工件拆装，钳口的咬合性能直接决定作业效率，打滑的钳口不仅会拖延施工进度，还可能因为受力突然滑脱造成施工安全隐患，这套钳口的齿形角度经过反复校核，既保证足够的咬入深度，又不会因为齿尖过于尖锐导致管件表面出现过深的咬痕影响管件后续的密封性能，针对薄壁不锈钢管这类容易夹伤的工件，齿尖还做了微小的钝化处理，在保证摩擦力的前提下减少对管件表面的损伤。

　　钳口的整体厚度设计兼顾了强度和钳头的开合空间，不会因为钳口过厚导致管钳的最小夹持管径变大，也不会因为厚度不足导致大扭矩加持时钳口出现弯曲变形，背部的固定销孔位置和尺寸完全和通用管钳的销孔匹配，替换时不需要重新钻孔攻丝，直接使用原有固定销即可完成装配。建模过程中对齿形阵列做了均匀性校验，每一个凸齿的高度差控制在极小的公差范围内，保证夹持时所有齿都能均匀接触管件表面，避免个别齿受力过大出现提前磨损，整个钳口的几何特征没有出现薄壁、锐角等不利于加工的结构，不管是采用模锻成型还是铣削加工都可以顺利实现量产，不需要额外增加特殊加工工序。
