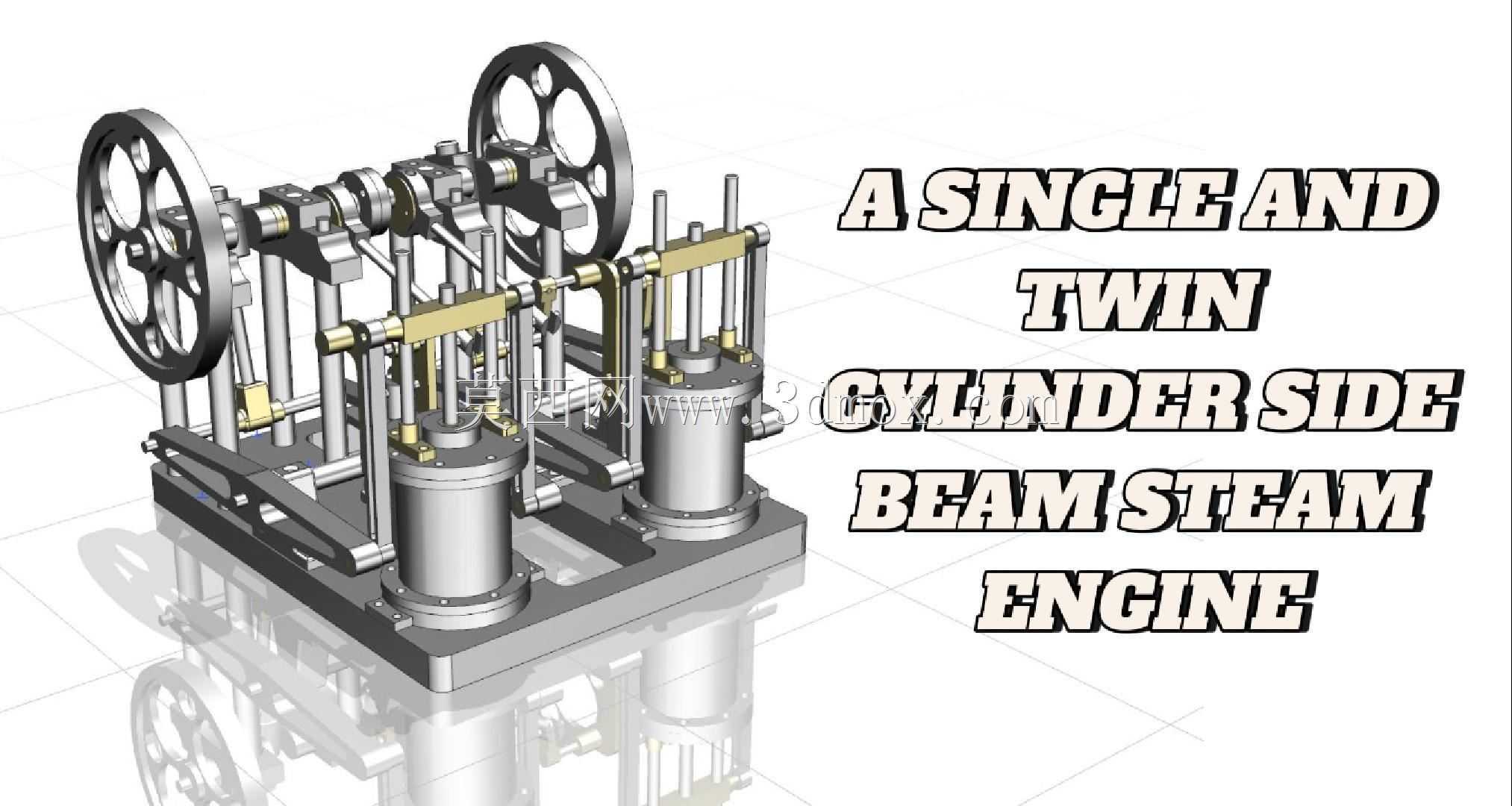

单缸双缸侧梁蒸汽动力装置结构

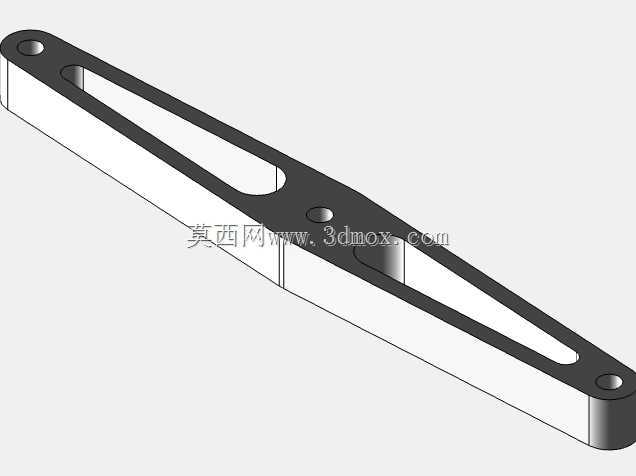

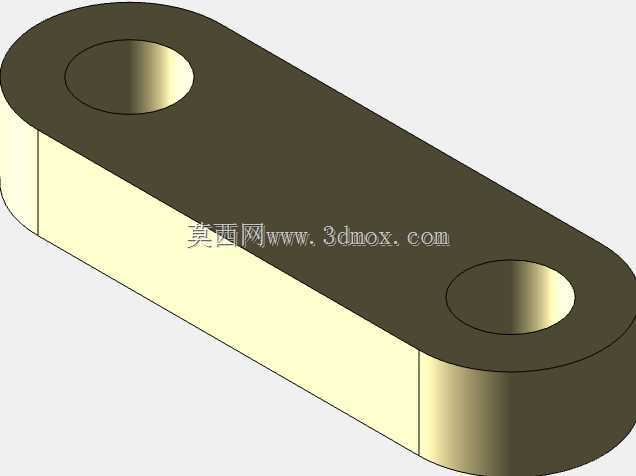

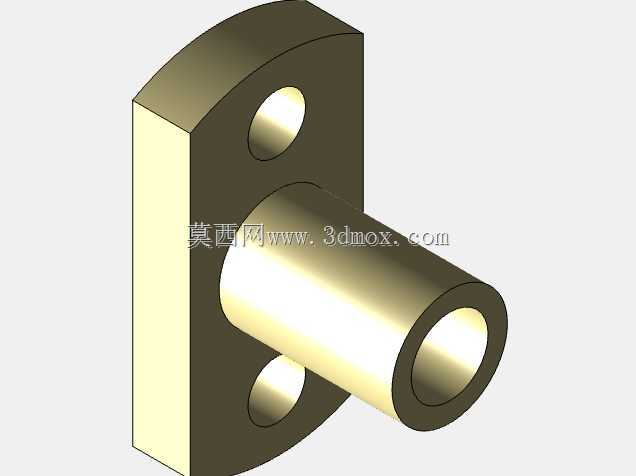

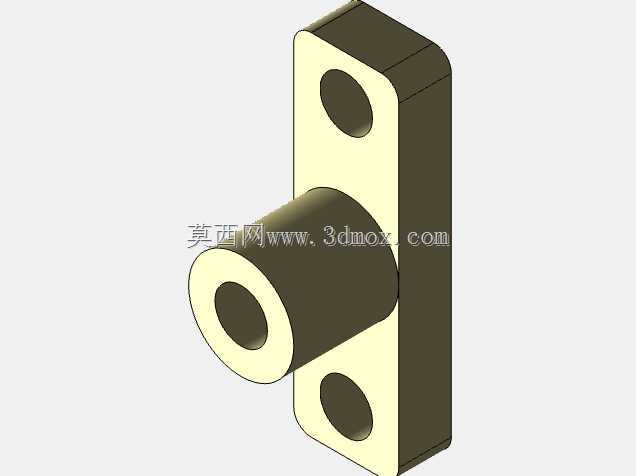

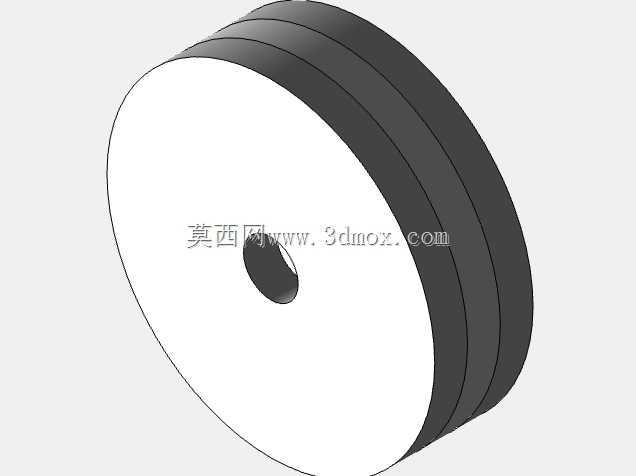

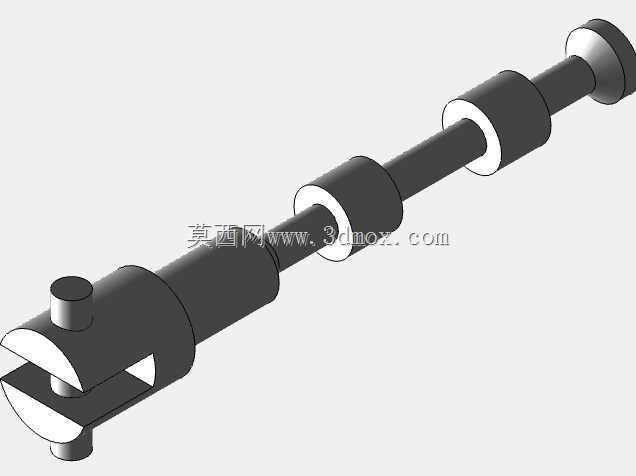

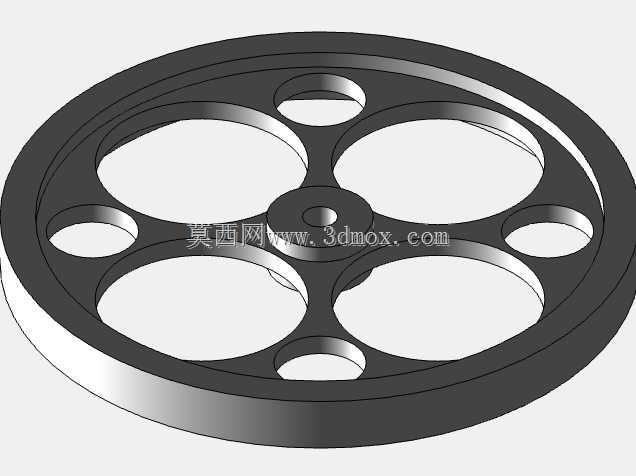

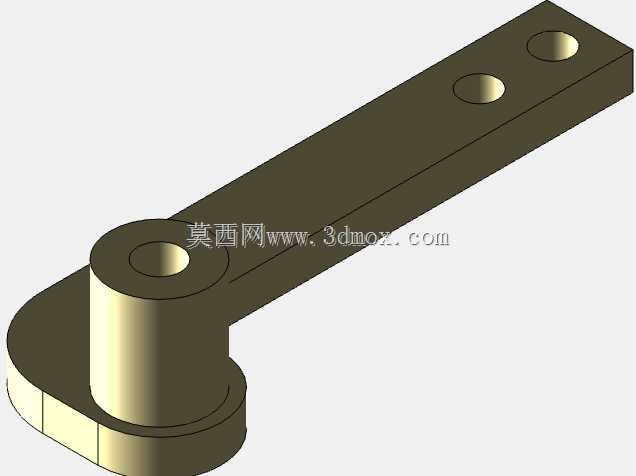

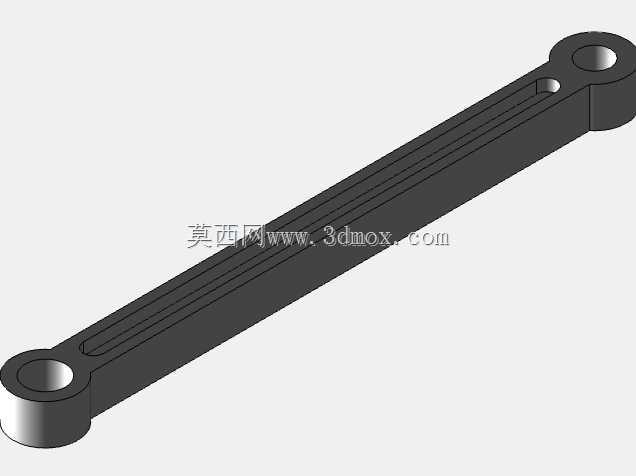

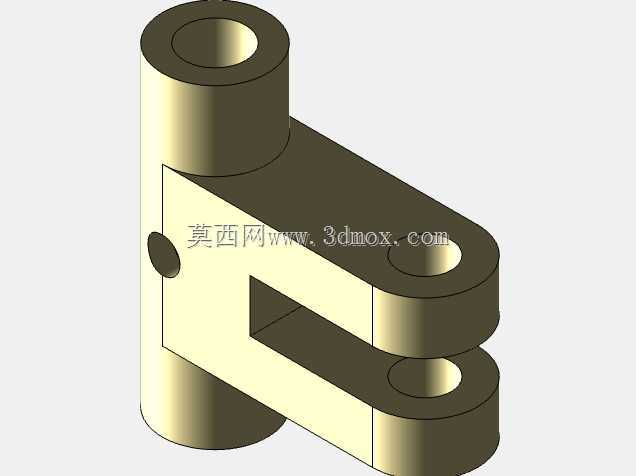

　　在早期工业动力场景中，侧梁式蒸汽机是小型动力输出场景的核心装置，这类结构常被应用于小型工厂动力供给、教学演示装置、复古动力设备复刻等场景，区别于大型立式蒸汽机的厚重结构，侧梁布局的机型在空间占用上更具优势，能够适配狭窄的安装空间，同时兼顾单缸、双缸两种动力输出规格的结构兼容性，可根据实际负载需求选择对应缸数的结构方案。从结构功能来看，该装置通过蒸汽压力推动缸体内活塞做往复直线运动，侧梁结构作为动力传递的核心构件，将活塞的直线动作转化为曲轴的旋转运动，两端配置的飞轮用于储存旋转动能，平衡活塞往复运动带来的转速波动，保证动力输出的平顺性，整套传动链路包含活塞连杆、侧梁摆臂、曲轴支座、飞轮定位结构等多个子部件，各部件之间的铰接点位均预留了合理的配合间隙，避免运动过程中出现卡滞、干涉问题。

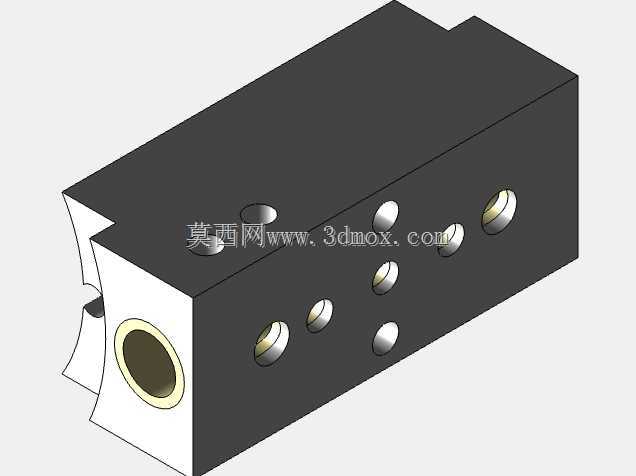

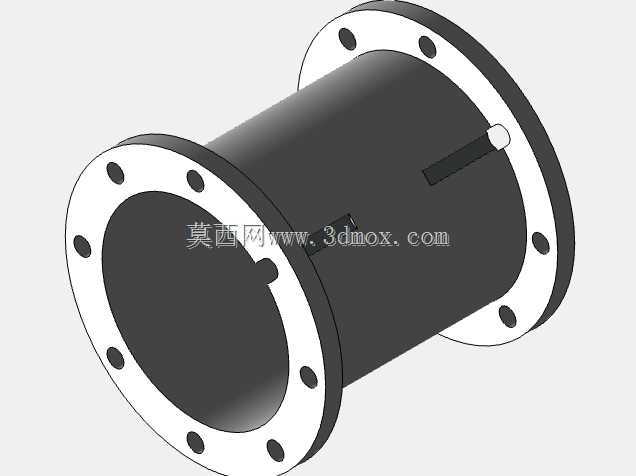

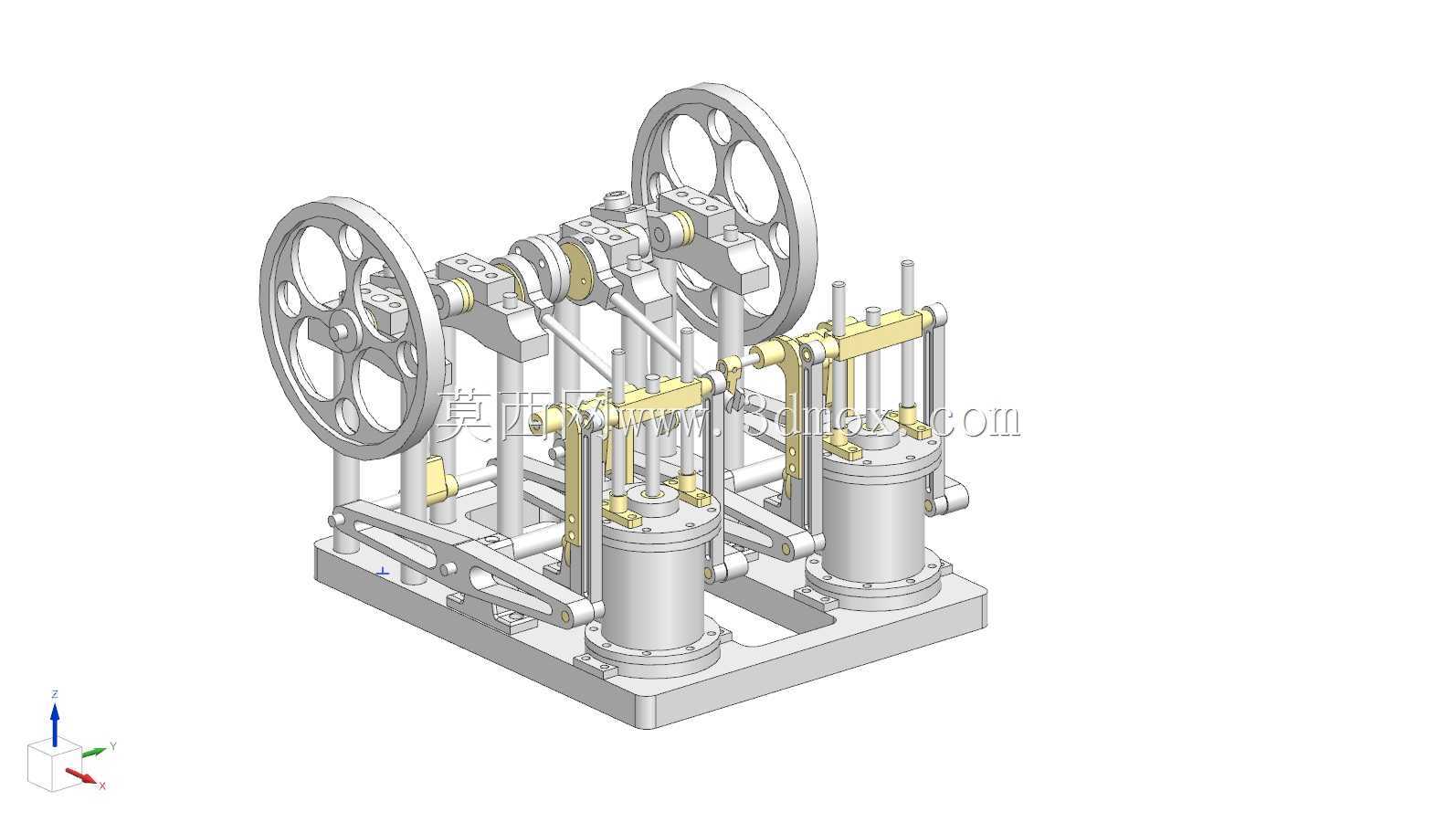

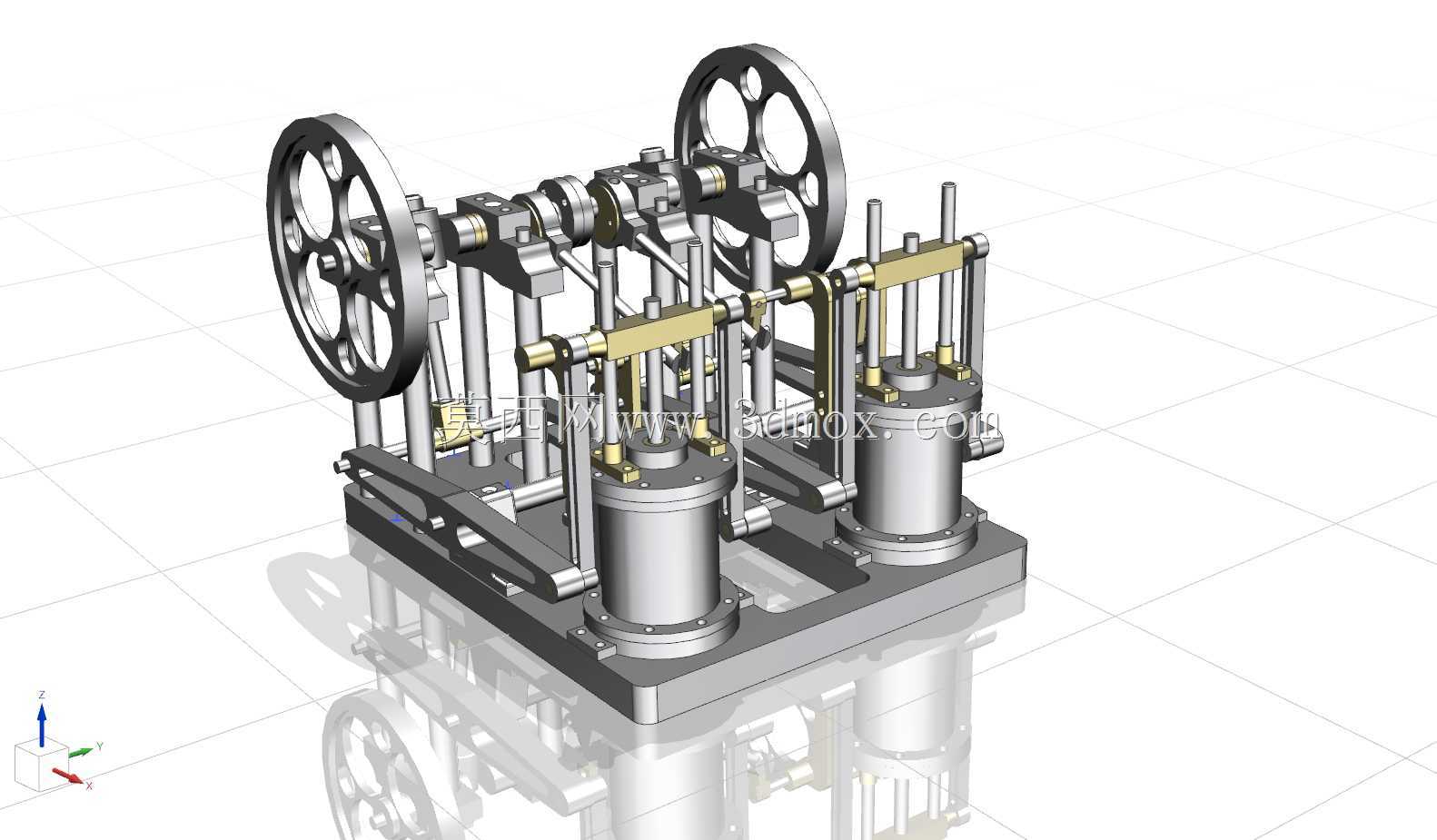

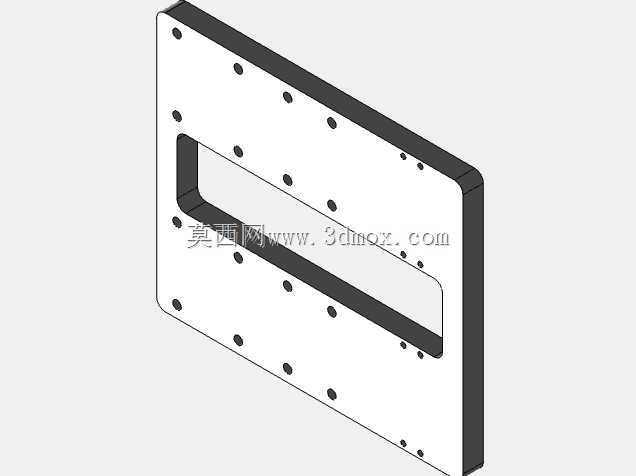

　　设计过程中首先需要确定缸体的中心距参数，单缸与双缸布局的差异主要体现在侧梁的长度与铰接点位分布上，双缸结构需要保证两个缸体的活塞动作相位差合理，避免动力输出出现死点，曲轴的偏心距需要与活塞行程严格匹配，侧梁的摆角范围需要控制在合理区间内，防止摆角过大导致侧向分力剧增，加剧铰接销轴的磨损。安装边界方面，整套装置采用一体式底座结构，底座上预留了缸体安装定位面、曲轴支座安装孔、侧梁导向支撑点位，所有安装面的平面度需要满足装配要求，保证各运动部件的同轴度、平行度公差在设计范围内，避免装配后出现运动阻力过大的问题；外形布局上，飞轮布置在曲轴两端，既能够起到动能储存的作用，也可作为动力输出端连接外部负载，缸体垂直布置在底座上方，侧梁结构横跨在缸体与曲轴之间，整体结构紧凑，外露的传动结构也便于日常的维护与润滑作业。

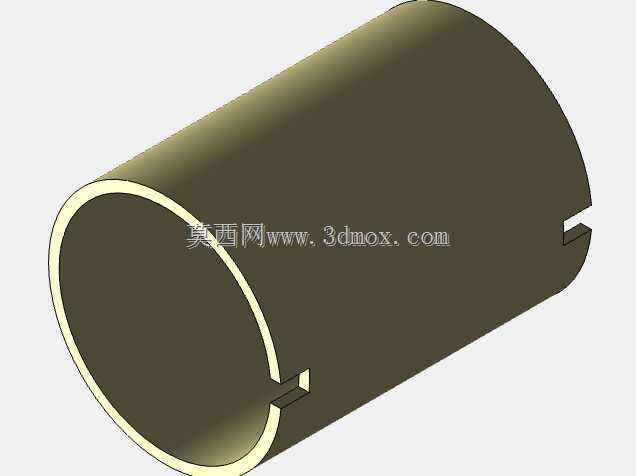

　　从实际使用角度出发，这类侧梁蒸汽机的结构设计需要重点关注密封结构的可靠性，缸体与活塞之间的密封件需要耐受蒸汽的高温与压力，避免出现蒸汽泄漏导致动力损失，各铰接点位的润滑通道需要合理布置，保证长期运转过程中销轴与轴套之间能够得到充分润滑，降低磨损速率；双缸结构相比单缸结构，动力输出的连续性更好，在低转速工况下也能够维持稳定的运转状态，适合对转速稳定性有一定要求的小型负载场景，而单缸结构则结构更简单，加工与装配难度更低，适合教学演示、原理验证类的应用场景。

　　建模过程中需要对各运动部件的运动包络进行校核，确认侧梁摆动、飞轮旋转、活塞往复的全过程中，各部件之间不存在静态与动态干涉，装配关系需要符合实际机械装配的工艺逻辑，比如曲轴需要先装入支座轴承位后再安装飞轮与连杆，侧梁需要与活塞连杆、曲轴连杆完成铰接后再固定导向支撑结构，所有连接紧固件的规格需要与安装孔位匹配，保证结构连接的可靠性。
