开口梅花两用组合扳手工业级结构设计

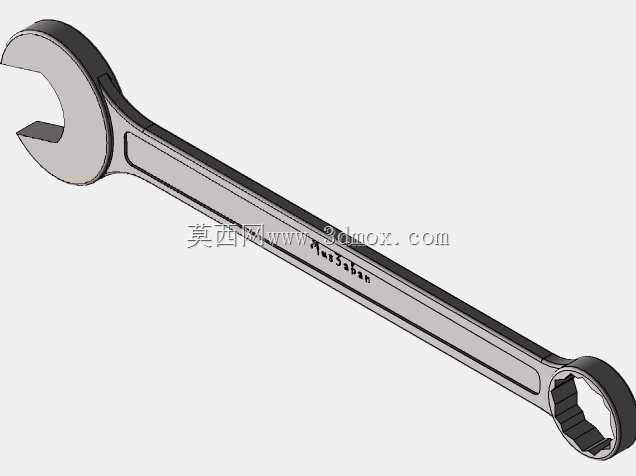

　　在机械装配、设备运维、产线调试等各类工业现场，手动紧固工具是一线作业人员随身配备的基础工装，其中两用组合扳手凭借一头开口、一头梅花环头的结构设计，覆盖了绝大多数常规外六角紧固件的拆装需求，相比单头开口扳手或单头梅花扳手，无需频繁更换工具就能适配不同操作空间下的螺栓螺母作业，大幅提升现场作业效率。这款组合扳手的开口端采用15度倾斜开口设计，作业时可在紧固件周围空间受限的场景下，通过小角度反复扳动实现紧固件的快速旋动，不需要整圈转动扳手就能完成进退操作，尤其适合管路排布密集、设备侧壁旁等操作空间狭窄的工位；梅花端采用十二角环孔结构，与外六角紧固件的接触面积远大于开口端，受力均匀分散在紧固件的六个棱边上，施加较大扭矩时也不容易打滑损伤螺栓棱角，适合最终紧固或者锈蚀紧固件的拆卸作业，环头部分做了加厚处理，能承受更大的扳拧力矩，避免大扭矩作业时环头开裂变形。

　　从结构设计逻辑来看，扳手杆身采用了等强度变截面设计，从两端头部向杆身中部平滑过渡，既保证了头部与紧固件接触位置的结构强度，又通过杆身的合理减重避免整体重量过大，长时间手持作业不容易产生疲劳；杆身侧面做了圆弧过渡处理，没有尖锐棱角，握持时不会硌手，表面的哑光处理既可以避免作业时反光晃眼，也能提升握持摩擦力，沾有少量油污时也不容易滑脱。在尺寸边界设计上，扳手的整体长度根据对应规格的螺栓额定扭矩做匹配，长度过长会导致施加力矩过大容易拧断螺栓，长度过短则无法达到额定紧固力矩，开口端的开口尺寸严格遵循对应紧固件的对边尺寸公差，间隙控制在合理范围内，间隙过大容易打滑损伤螺栓，间隙过小则无法顺利套入紧固件；梅花端的环孔深度也做了适配设计，既能完整套入标准外六角螺栓的头部，又不会因为深度过大导致无法适配沉头位置的紧固件。

　　实际应用场景中，这类组合扳手广泛覆盖设备组装产线的紧固件装配、工厂设备日常维保的螺栓紧固与拆卸、户外工程设备的现场抢修、五金维修门店的日常作业等场景，不同规格的组合扳手通常成套配备，对应不同公称直径的外六角螺栓，作业时可根据紧固件规格快速选取对应型号。建模过程中需要重点关注头部的受力结构，开口端的开口根部是应力集中位置，需要做合理的圆角过渡避免应力集中导致断裂，梅花端的十二角轮廓需要和标准紧固件轮廓做匹配公差设计，杆身的拔模角度、表面的标识刻印位置都需要符合实际加工工艺要求，确保建模完成的模型可以直接对接后续的锻造、铣削、热处理等加工工序，不需要做额外的结构调整。

　　扳手的头部厚度也做了针对性优化，在保证强度的前提下尽可能做薄，能够伸入部分沉孔、窄槽位置的紧固件作业场景，拓展了工具的适用范围，杆身的平直度也有严格要求，避免受力时出现杆身弯曲变形，影响力矩传递的稳定性。
