反铲作为土方作业设备核心执行端,主要适配中小型履带式、轮式挖掘设备,常见于市政管网开挖、基坑槽清底、散状物料装卸、边坡修整这类作业场景,作业时铲斗朝向设备本体方向,可实现停机面以下的土体切削、集料、提升卸料全流程动作,相比正铲结构更适配低于作业面的工况,也是目前民用挖掘设备上搭载率最高的工作装置构型。这套总成的结构逻辑围绕作业力传递路径搭建,从与主机转台连接的动臂根部铰点开始,依次通过动臂、斗杆、铲斗三个主要刚性构件串联,各构件间的铰接位置均做了局部加厚处理,铰点处镶嵌耐磨衬套,避免长期交变载荷下铰接孔出现失圆磨损。

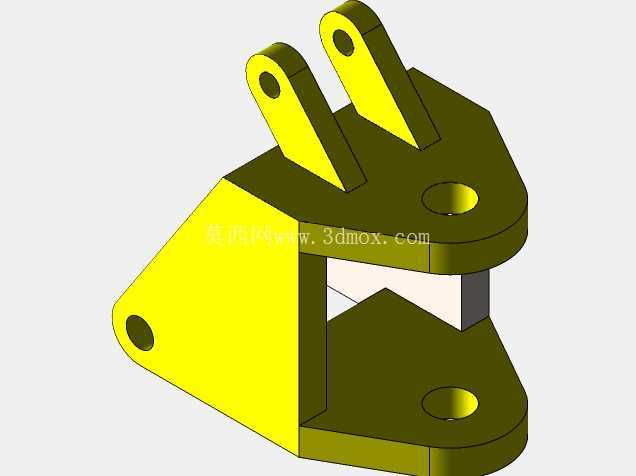

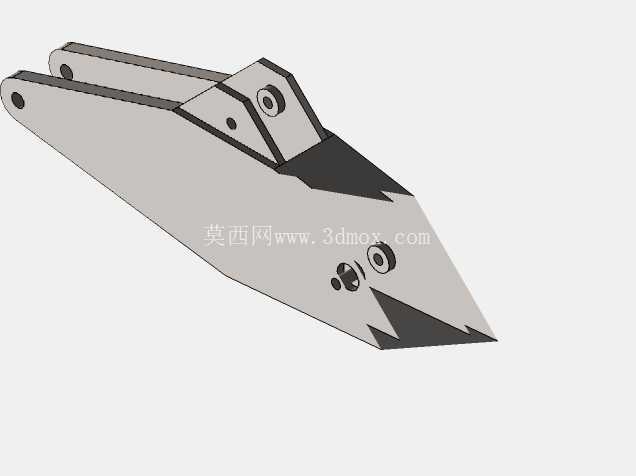

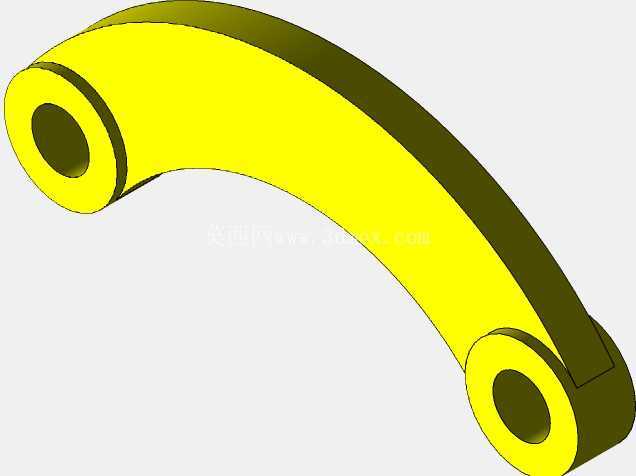

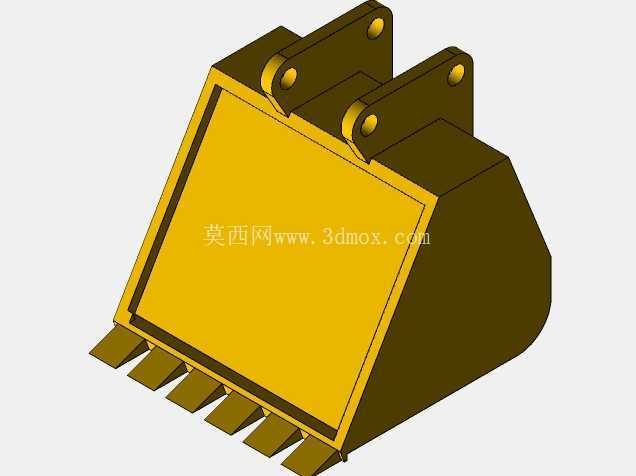

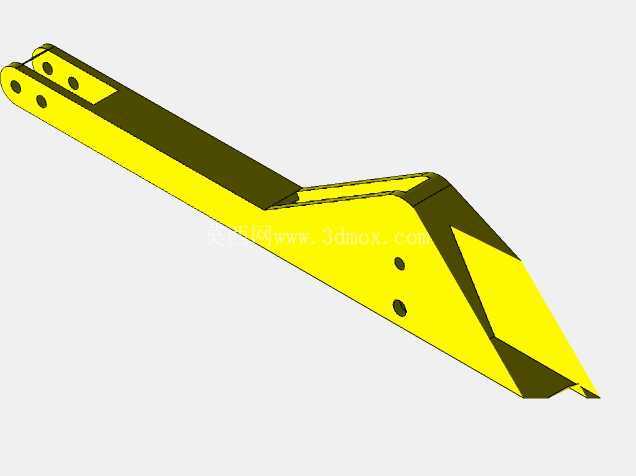

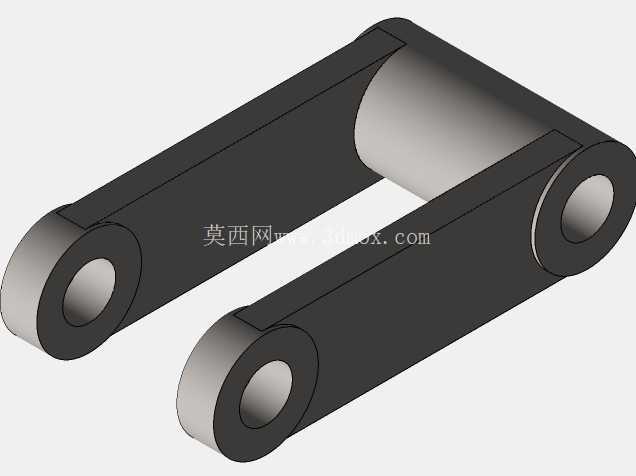

驱动部分采用双液压油缸布局,动臂油缸负责大臂的举升与下落,控制整个工作装置的作业高度范围;斗杆油缸驱动斗杆绕动臂端部铰点转动,提供切削作业时的主要进给推力;铲斗油缸通过摇臂连杆机构驱动铲斗翻转,实现物料的挖掘收拢与卸料动作,这种连杆放大结构可以在油缸有限行程内,让铲斗获得更大的翻转角度,同时提升铲斗初始切削阶段的输出力矩,应对硬质土层的切入需求。设计阶段首先要明确安装边界,动臂根部的两个铰接孔中心距、与主机动臂油缸连接的耳板位置,必须和对应吨位主机的工作装置安装接口完全匹配,避免出现装配干涉,整套装置收拢状态下的最小回转半径要控制在主机尾部回转半径范围内,保证狭窄场地作业时不会出现尾部、前端碰撞障碍物的问题。外形尺寸上,动臂采用变截面箱型焊接结构,中段截面高度最大,向两端铰点位置逐步平滑过渡,既保证重载挖掘时的抗弯、抗扭强度,又尽可能控制结构件自重,减少不必要的负载损耗;斗杆同样采用箱型焊接结构,靠近铲斗端的下翼板做了耐磨堆焊预处理,长期作业时可直接抵御土体、碎石的摩擦冲刷,延长结构件使用寿命;铲斗切削刃采用高强度耐磨钢板制作,斗齿通过销钉固定在切削刃座上,磨损后可单独快速更换,无需整体更换铲斗主体,降低现场运维成本。
结构设计时特意优化了各油缸的铰接点位置,让动臂举升过程中油缸的推力臂变化更平缓,避免出现某一角度下油缸输出力骤降的问题,斗杆收回到极限位置时,铲斗与斗杆之间预留足够的安全间隙,不会出现结构碰撞,同时各液压管路的走向都沿着构件内侧布置,通过管卡固定,作业时管路不会被外部物料剐蹭,也不会在构件转动时出现拉扯、弯折的情况。实际作业中,这套总成可以根据作业需求更换不同容量的铲斗,比如开挖硬质黏土时换装窄幅岩石斗,装卸松散沙土时换装宽幅大容量土方斗,铰点位置的通用化设计可以保证属具更换时无需改动主结构,仅需更换对应销钉即可完成装配。
作业过程中,动臂、斗杆、铲斗的动作可以独立控制也可以复合动作,比如平整边坡时可以同时操作斗杆收进与铲斗微调,让切削刃保持固定角度沿坡面移动,获得平整的作业面;开挖沟槽时可以通过动臂的小幅升降配合斗杆进给,精准控制沟槽的开挖深度与宽度,减少后续人工修整的工作量。结构强度校核阶段,针对偏载挖掘、最大挖掘力作业、举升极限位置重载这几种典型恶劣工况做了应力分析,对铰点周边、油缸安装耳板、箱型结构焊缝位置做了局部加强,避免长期交变载荷下出现焊缝开裂、结构变形的问题,所有铰接位置的润滑通道都做了隐蔽式设计,黄油嘴布置在便于日常维护的位置,作业间隙可快速完成注脂保养,保证铰接副的润滑状态,降低磨损速率。
