八腔塑胶注塑模具三维结构设计

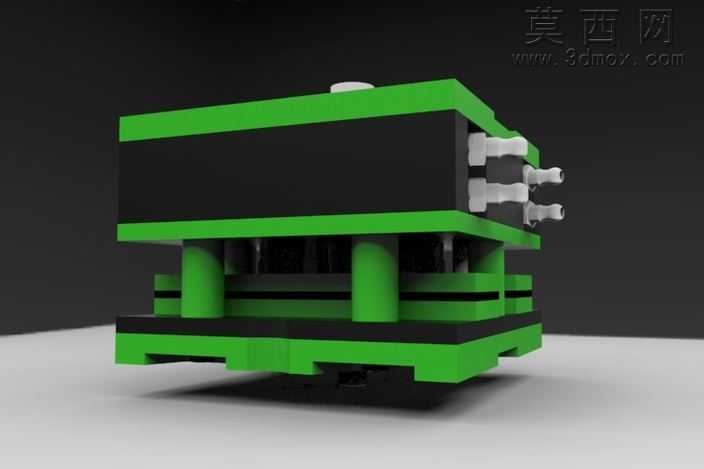

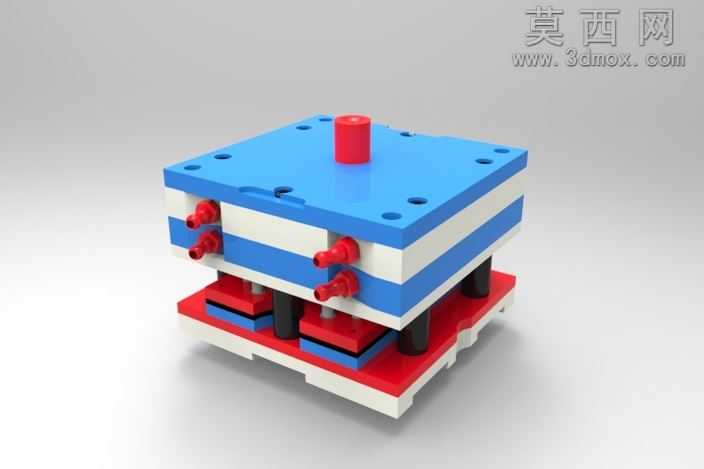

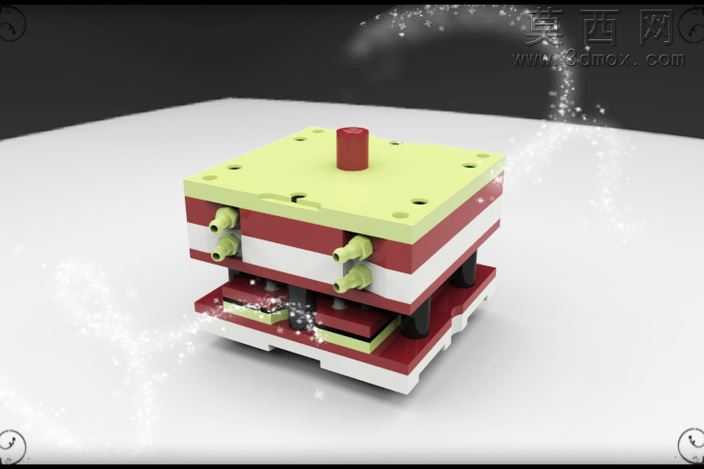

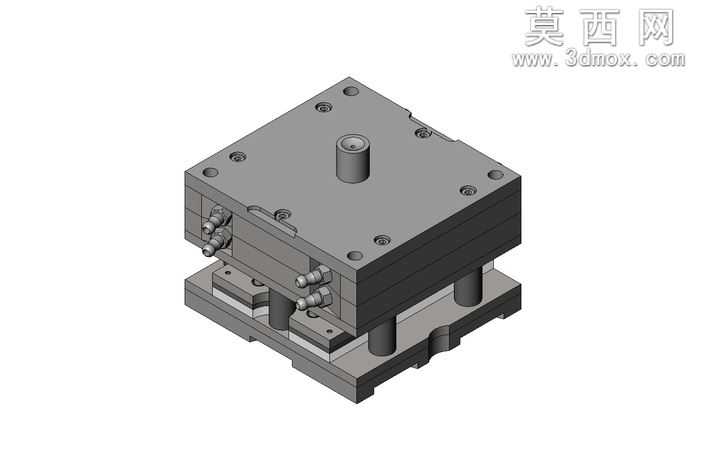

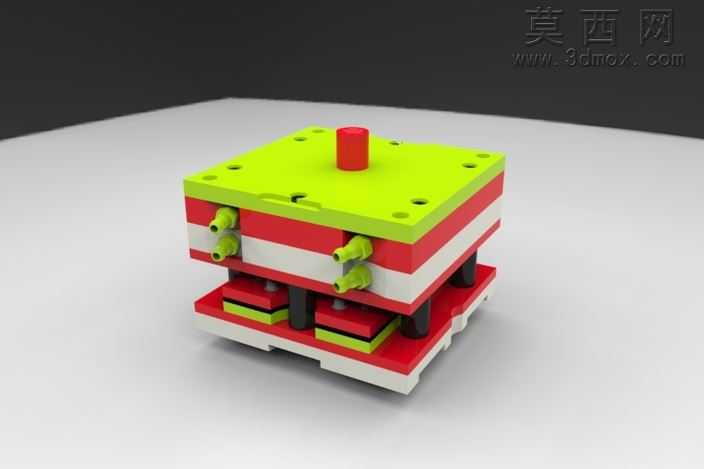

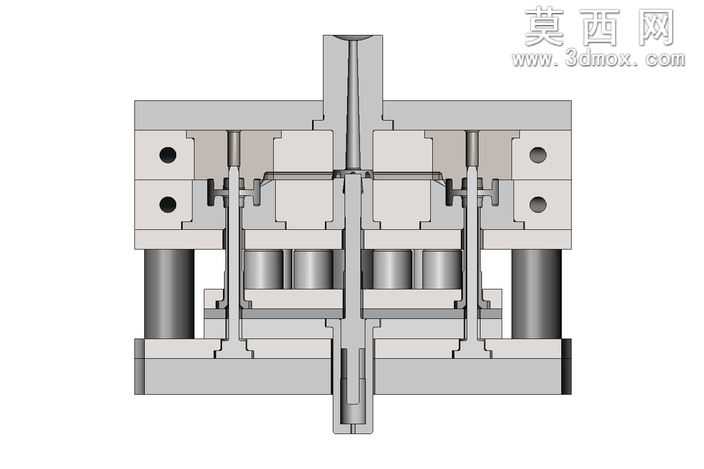

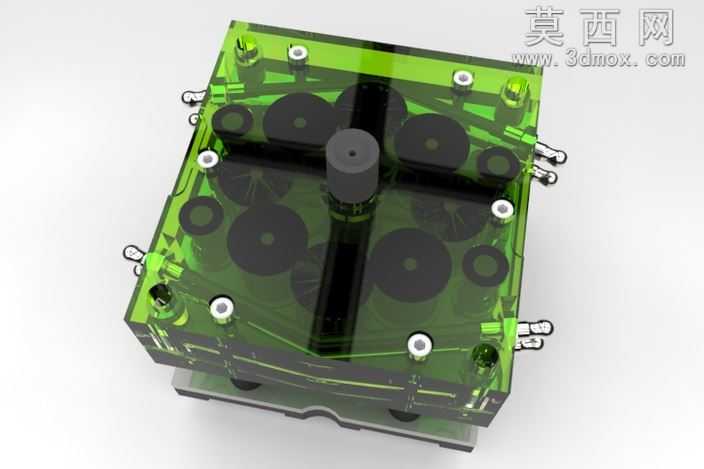

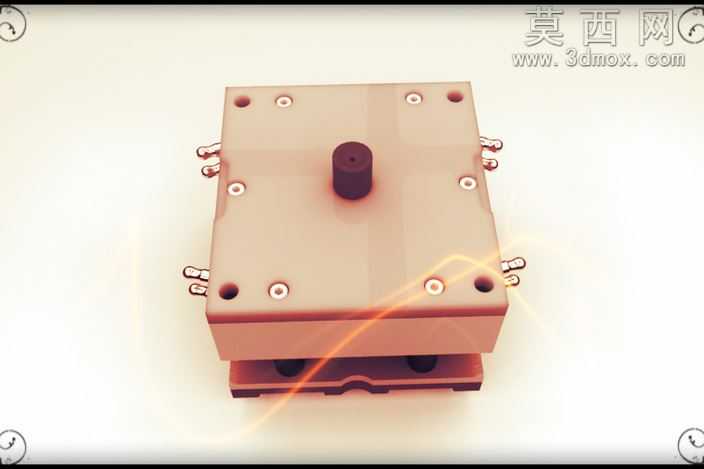

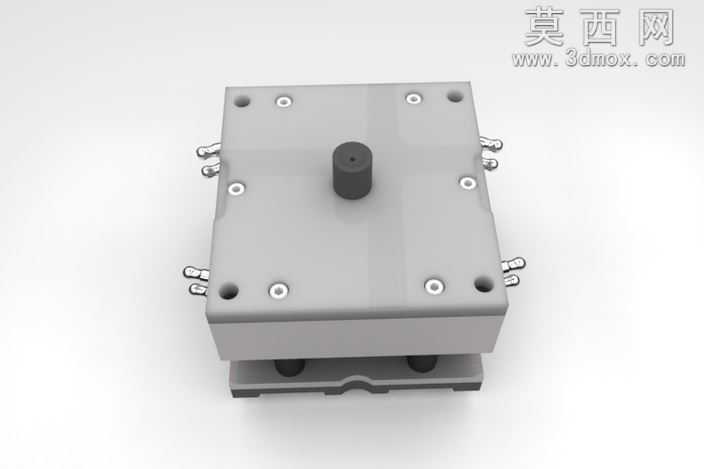

本套塑胶注塑模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，从产品分型、模架选型到各功能组件排布均经过反复校核，确保结构合理性与加工可行性。模型整体采用标准两板模结构布局，上下模架通过导柱导套实现精准合模导向，定模侧设置主流道衬套对接注塑机射嘴，流道采用平衡式布局设计，可同时满足八腔产品的同步注塑填充，有效提升单模生产效率。动模侧设置多组顶出组件，包含顶杆、复位杆等标准件，开模后可平稳将成型塑件从型芯侧顶出，避免塑件变形或顶白缺陷。冷却系统采用环绕式水路设计，在定模型腔、动模型芯区域均布置了循环冷却水道，搭配快插式水嘴实现外接冷却水循环，可有效控制模具成型温度，缩短塑件冷却周期，保障成型尺寸稳定性。模具侧面设置了多组液压抽芯组件，针对塑件侧孔、侧凹结构实现侧向抽芯动作，抽芯行程经过精准计算，合模时抽芯滑块可精准复位，避免出现飞边、错位等成型问题。建模过程中所有标准件均按照行业通用标准尺寸绘制，非标准零件的结构尺寸充分考虑加工工艺性，避免出现无法加工的倒扣、薄壁等不合理结构。模型渲染阶段对不同功能部件赋予了差异化材质，模架部分采用钢材金属质感材质，水路接头、紧固件等零件做了差异化配色区分，可清晰直观展示模具各部分的装配关系与结构组成。整套模具结构紧凑，各运动部件无干涉，可直接用于注塑生产的结构参考，也可作为模具设计学习的典型案例，帮助理解注塑模具从分型、抽芯到顶出、冷却的完整设计逻辑，设计过程中未使用标准件库直接调用，所有结构均为独立建模完成，各零件之间的装配关系清晰，可实现虚拟开合模动作模拟，验证模具运动过程的合理性。
