900幅面龙门式快速数控加工设备结构

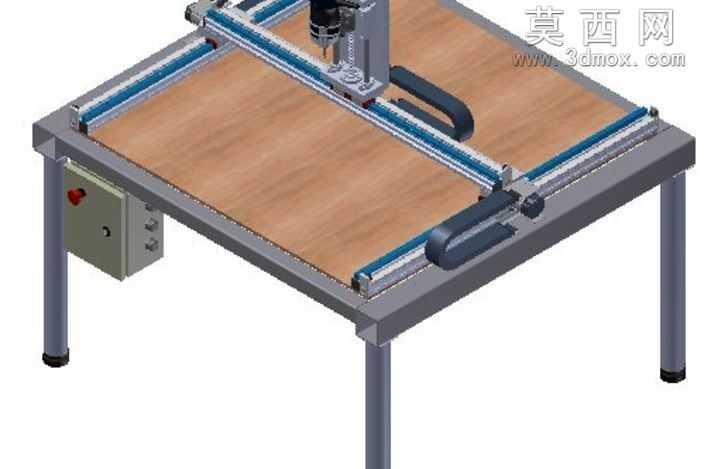

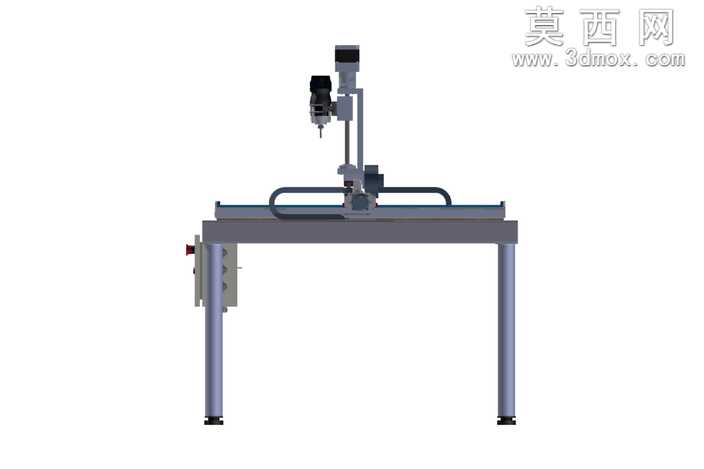

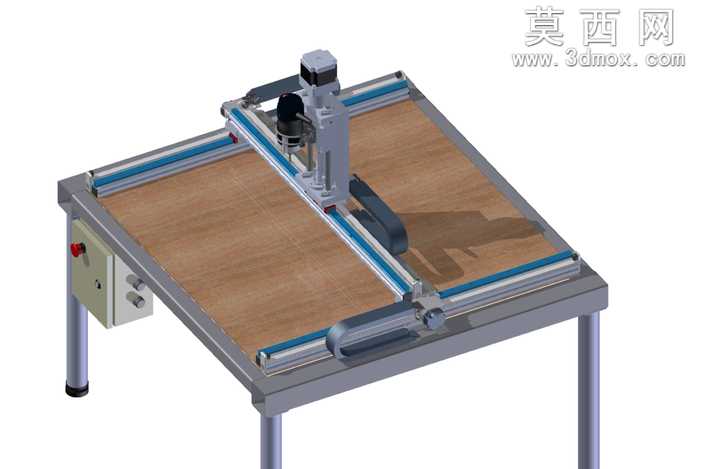

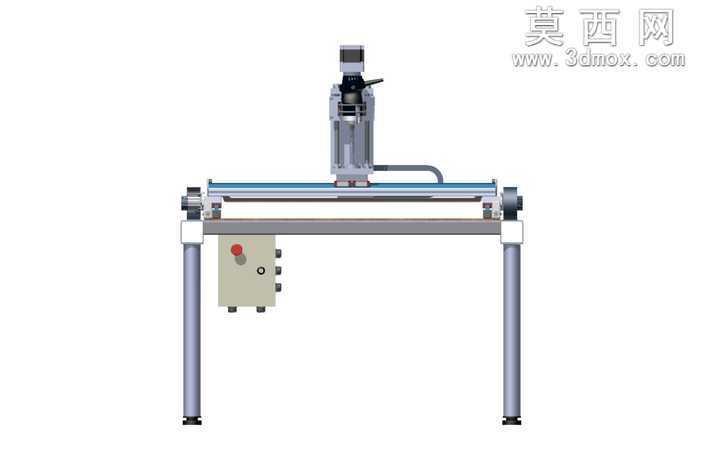

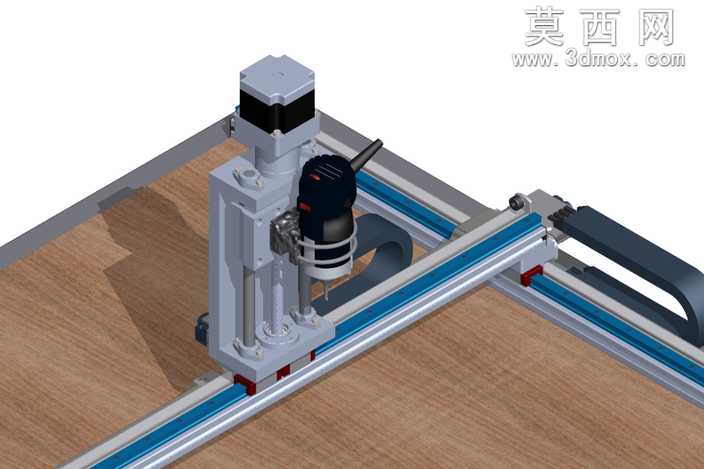

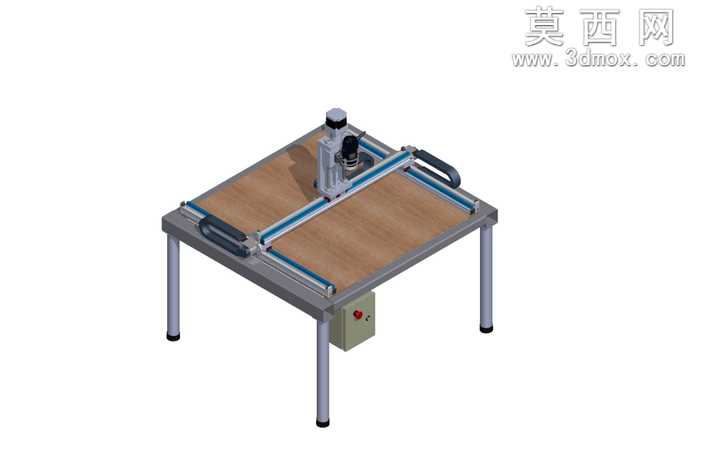

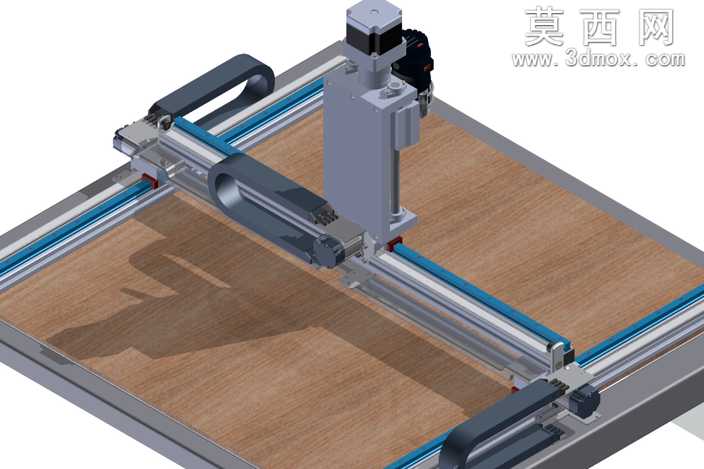

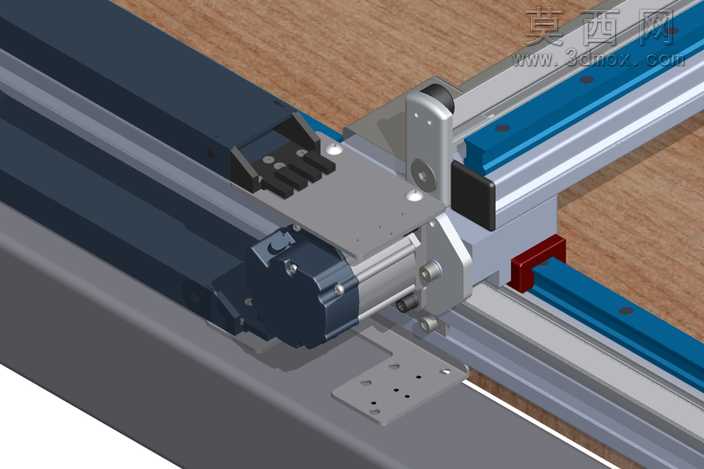

本作品为一款工作幅面900*900mm的快速数控加工设备三维建模成果，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现了设备的整体装配逻辑与运动结构关系。模型搭建阶段优先梳理设备的运动层级：以铝型材拼接搭建的方形机架作为整机承载基础，两根平行布置的高精度直线导轨作为X向运动基准，导轨配套的滑块上搭载横跨幅面的Y向横梁组件，横梁上同样配置直线导轨副承载Z向主轴滑台，形成经典的龙门式三轴运动布局，各运动轴的传动衔接部位、限位安装位、滑块锁紧结构均做了精细化建模，未省略关键装配细节。主轴单元部分还原了高速切削主轴的安装结构，配套的Z向进给传动组件、主轴固定座、风冷散热结构、刀具装夹部位均按照实际工业产品的外形与装配关系制作，滑台与导轨的配合面、传动件的连接法兰、紧固件的排布都符合机械装配的工艺要求。材质渲染阶段针对不同部件的物理属性赋予对应材质：铝型材机架赋予银灰色磨砂阳极氧化铝材质，还原工业铝型材的表面质感；直线导轨与滑块赋予亮面镀铬金属材质，体现传动部件的加工精度与金属光泽；主轴电机外壳赋予黑色哑光工程塑料与深灰色金属结合的材质，区分电机壳体与金属结构件；工作台面赋予浅棕色密度板纹理材质，模拟木工数控加工常用的工作台铺装效果；传动部位的同步带、拖链等柔性部件赋予黑色橡胶与工程塑料结合的材质，还原柔性配件的视觉特征。设计思路上围绕快速加工的核心需求，采用龙门移动的结构形式降低运动部件重量，提升三轴运动的响应速度，Z轴选用适配的高速主轴单元满足快速切削的加工需求，整体机架采用标准铝型材拼接降低装配难度，同时保证机架的结构刚性，各轴的行程范围严格匹配900*900mm的工作幅面要求，滑台的运动行程预留足够的安全距离，避免运动过程中出现硬限位碰撞问题。模型中还还原了设备的拖链排布结构，对X、Y、Z三个轴的线缆收纳拖链走向做了合理布置，避免运动过程中线缆与结构件发生干涉，各部件的装配间隙、安装孔位都按照实际装配要求预留，可直接用于设备方案展示、结构验证以及相关数控加工设备的设计参考。
