集装箱柴油发电机配套百叶式空气阀结构

　　这款空气阀是专门针对集装箱式柴油发电机的通风散热需求设计的风路控制部件，在集装箱电站的实际运行场景里，它承担着进风通路通断、风量调节的核心作用——柴油发电机运行时会产生大量余热，需要稳定的冷却风进入舱内带走热量，停机时则需要关闭通风口，避免外界沙尘、雨水、杂物进入舱内侵蚀机组部件，同时在低温环境下也能减少舱内热量散失，帮助机组维持合适的启动温度。

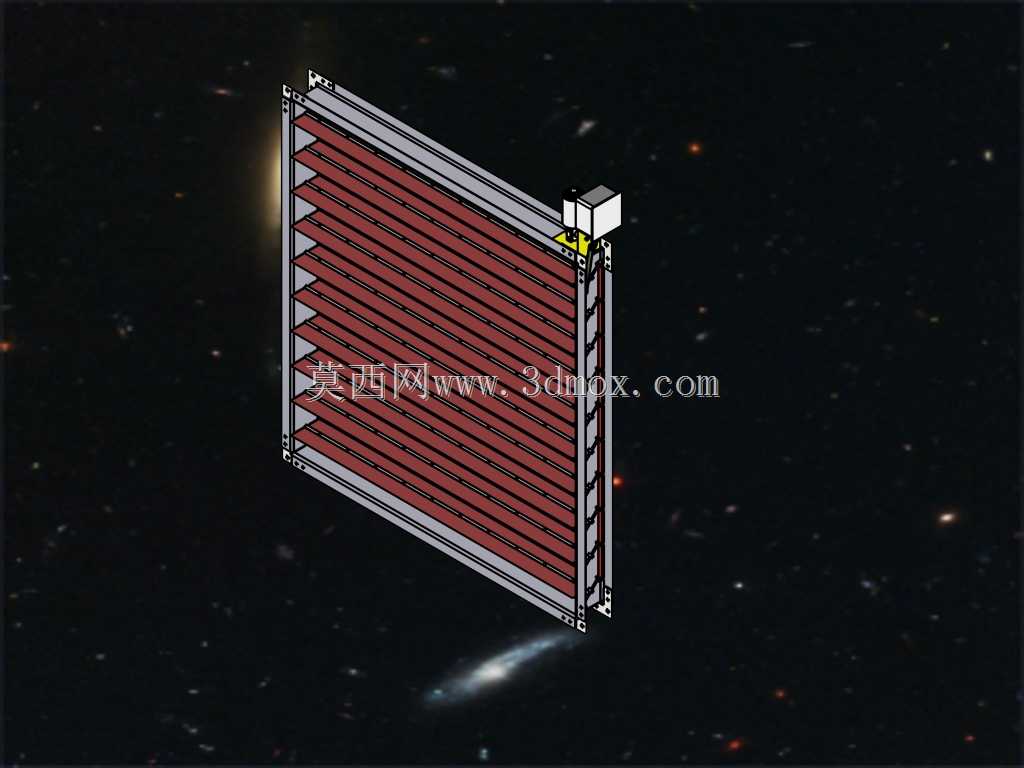

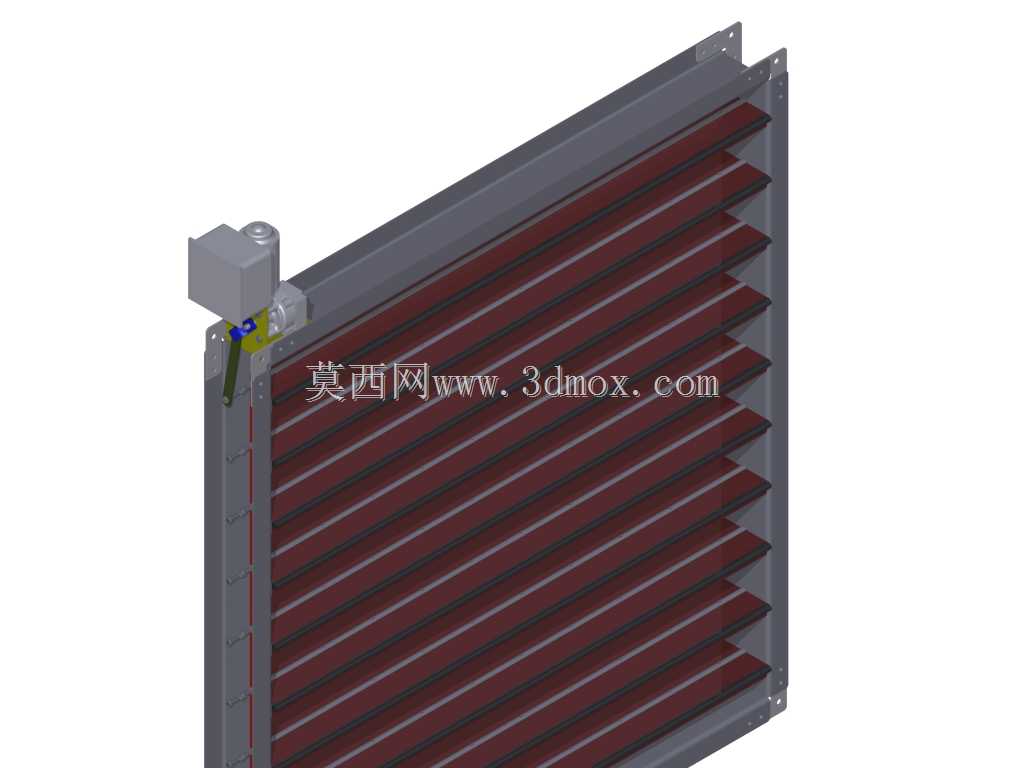

　　从功能特性来看，该阀采用多叶片联动的百叶式结构，所有叶片通过侧边的联动机构与驱动端连接，驱动模块布置在阀体侧部的安装位，可通过电动执行器实现叶片的同步启闭，也可根据舱内温度信号调整叶片开合角度，匹配不同负载下发电机的通风量需求。叶片采用薄钢板压型结构，表面做防锈涂装处理，闭合状态下叶片间的搭接结构能保证足够的密封性能，减少非工作状态下的空气对流，同时叶片的倾角设计在全开状态下能最大限度降低风阻，避免进风不畅导致的机组散热效率下降。

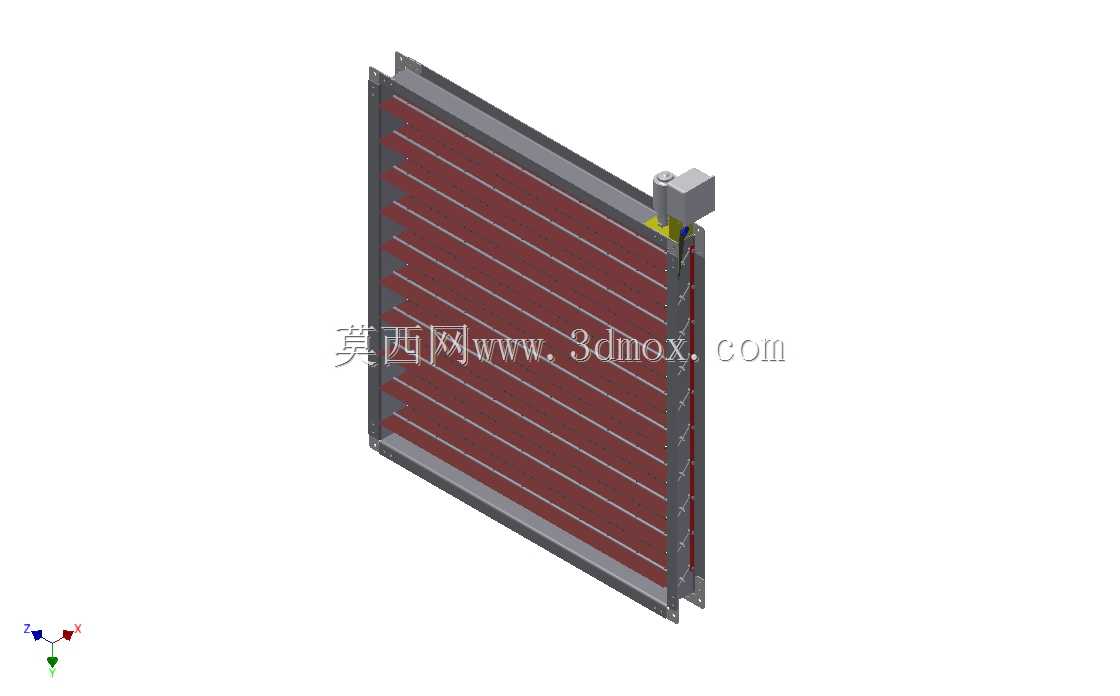

　　设计过程中首先考虑的是集装箱侧壁的安装边界，阀体整体采用矩形框架结构，框架边缘预留了均匀分布的安装孔位，可直接通过螺栓固定在集装箱侧壁的通风开口处，不需要额外做复杂的过渡连接结构，适配标准集装箱侧壁的加强筋间距，安装时不会破坏集装箱原有结构的承重强度。框架的厚度控制在合理范围内，不会过多占用集装箱内部的可用空间，同时侧部的驱动模块做了外置设计，避免执行机构突出到舱内影响机组周边的管线布置，也方便后期的维护检修，不需要进入舱内就能完成执行器的调试和更换。

　　叶片的排布采用等间距设计，每片叶片的转轴都做了耐磨衬套处理，长期往复转动也不会出现卡滞、异响的问题，联动杆的连接位置采用间隙配合，能补偿加工和安装带来的尺寸误差，保证所有叶片转动角度一致，不会出现个别叶片开合不到位的情况。在风阻设计上，叶片全开时的导风角度顺着进风方向设置，能让外界空气平顺进入舱内，不会在阀口位置形成涡流产生额外的风噪，也能减少气流带起的灰尘在阀片上的沉积。

　　实际选型应用时，需要匹配发电机的额定通风量来确认阀的通流面积，这款阀的有效通流尺寸覆盖了常用功率段集装箱柴油发电机的进风需求，安装时只需要在集装箱侧壁开出对应尺寸的矩形开口，将阀体嵌入后从外侧打密封胶再紧固螺栓即可，安装工序简单，适合批量配套的集装箱电站生产场景。在日常运维中，只需要定期检查联动机构的紧固件是否松动，清理叶片表面附着的灰尘杂物，就能保证阀门长期稳定工作，不需要复杂的保养流程。

　　从结构可靠性角度出发，阀体的框架采用折弯焊接成型，焊接位置都做了打磨防锈处理，能适应户外露天的使用环境，耐受集装箱运输过程中的振动和冲击，不会因为长途运输出现框架变形、叶片移位的问题。驱动端的连接轴做了密封处理，避免雨水从轴孔位置渗入舱内，即使在暴雨天气下，闭合状态的阀门也能有效阻挡雨水进入，保证舱内发电机部件的干燥。
