户外IP55防护等级移动式电气面板结构

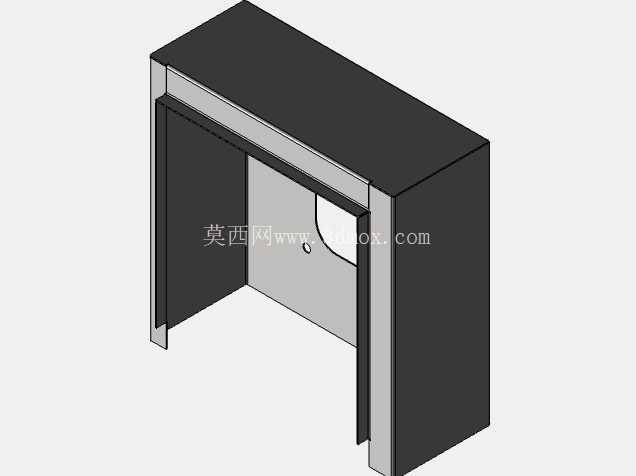

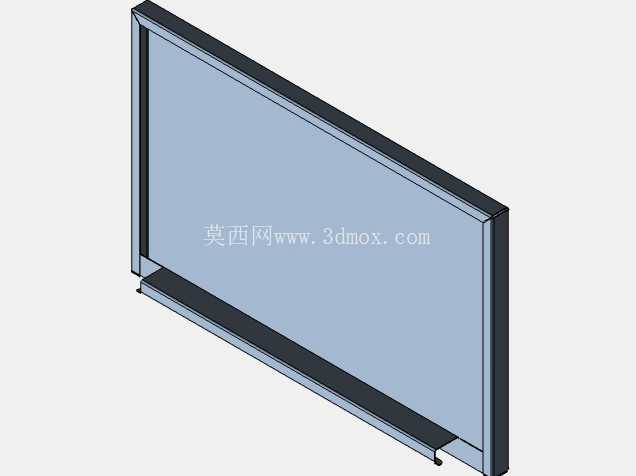

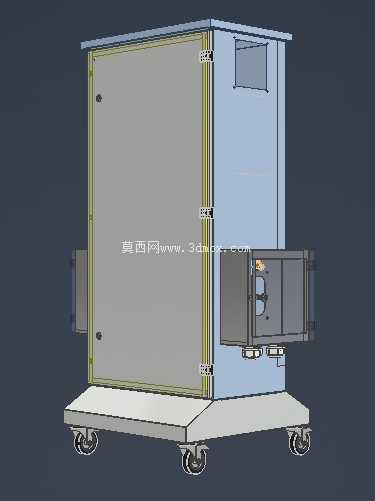

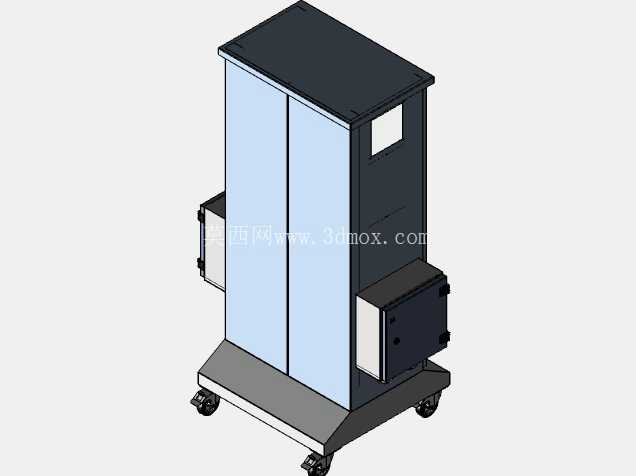

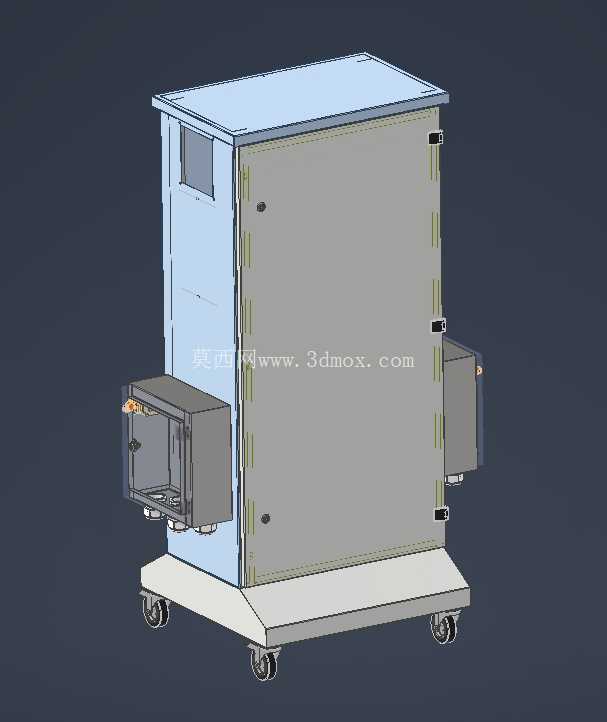

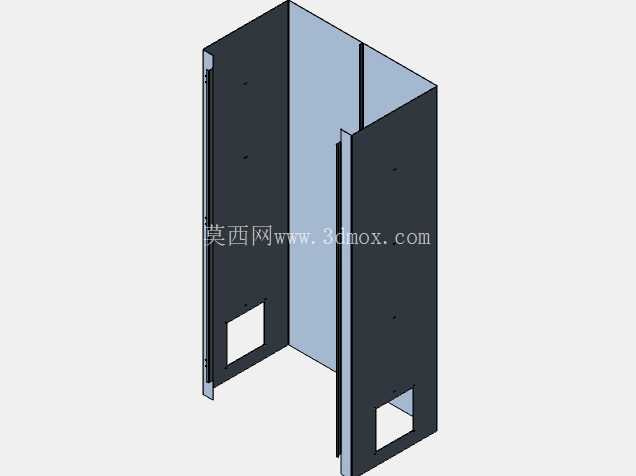

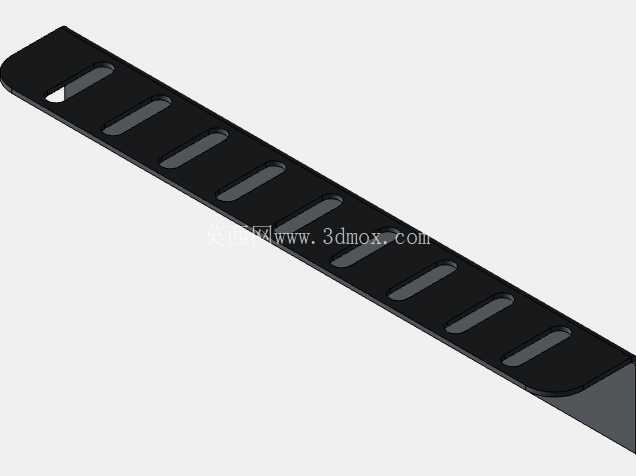

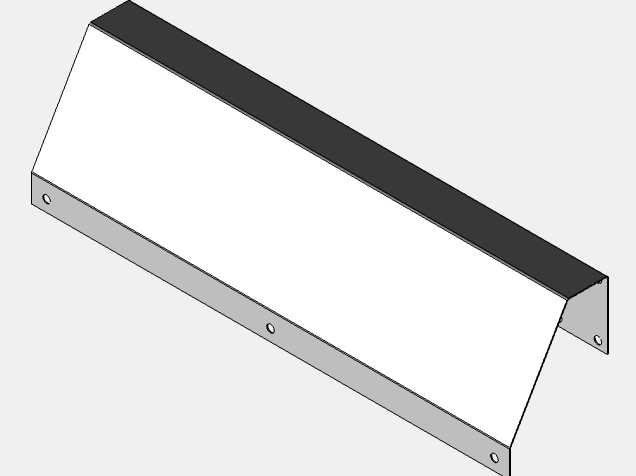

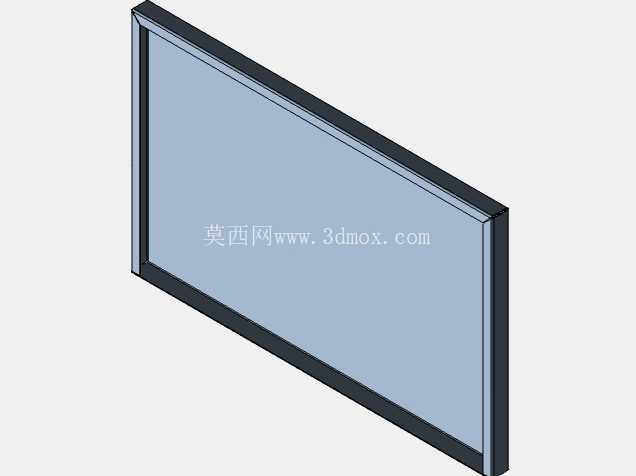

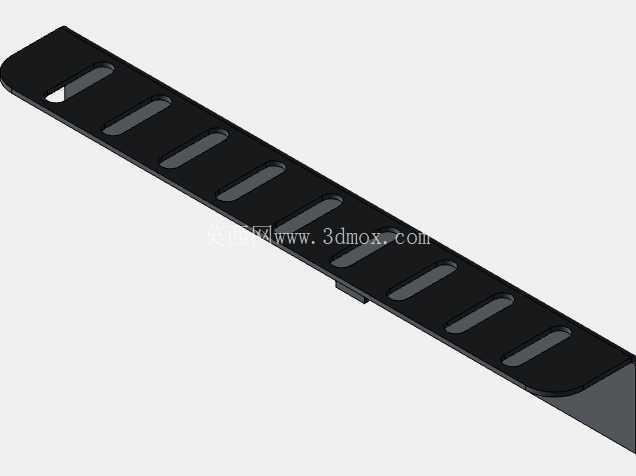

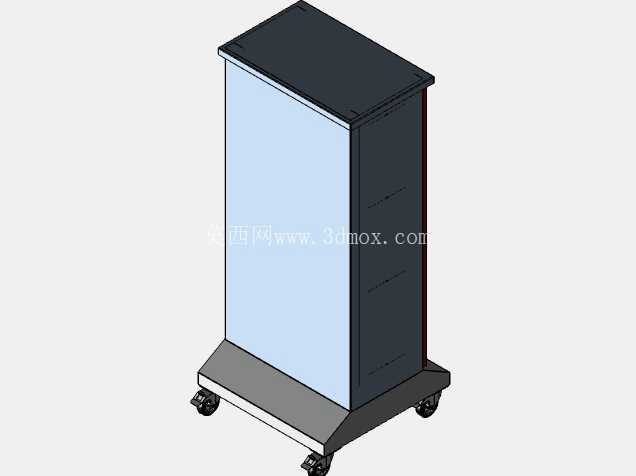

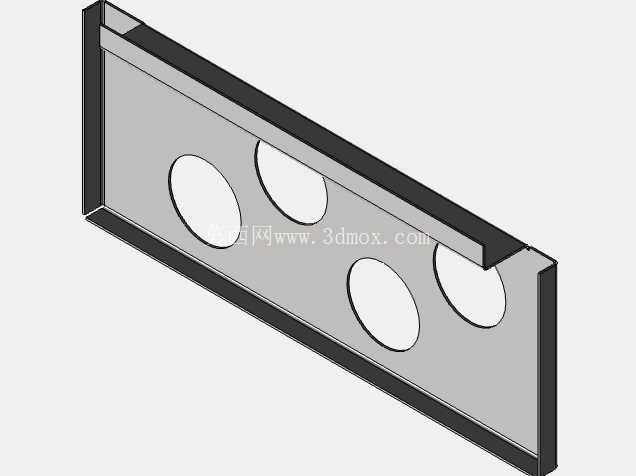

这款带脚轮的移动式户外电气面板，核心定位是满足临时户外作业场景下的配电接驳需求，常见于户外施工临时供电、展会户外展区配电、应急抢险现场供电、户外设备临时调试供电等场景，区别于固定式落地配电柜，其自带脚轮的结构设计让设备可以根据作业点位变化灵活转移，无需额外借助搬运工具，单人即可完成短距离移位调整，适配作业点位频繁变动的户外临时用电场景。从防护等级设计来看，IP55的防护标准意味着柜体结构可以完全阻挡外部粉尘进入柜体内部，同时能够承受任意方向的低压喷水冲刷，不会因进水引发内部电气元件故障，适配户外突发降雨、扬尘天气下的持续使用需求，不需要额外搭建防雨棚即可在常规户外气象条件下稳定工作。在结构设计层面，柜体采用冲压成型的钣金壳体，边缘做了折边压筋处理，既可以提升壳体整体的抗形变能力，避免移动过程中磕碰导致壳体变形影响密封性能，也能通过折边结构配合密封胶条实现门板与柜体的紧密贴合，保障防护等级达标。柜体顶部的散热结构做了错位防雨设计，通风槽采用向下折弯的冲压结构，既可以保证柜内电气元件工作时的热量能够顺利散出，避免内部积热导致元件温升过高影响使用寿命，也能防止雨水顺着通风槽直接灌入柜内。柜体底部预留了电缆进线的密封格兰头安装位，进线口采用阶梯式密封结构，可以适配不同线径的电缆接入，接入后通过压紧密封胶圈实现进线位置的密封，避免粉尘、雨水从进线缝隙进入柜体。安装边界方面，柜体整体宽度控制在600mm区间，深度在400mm区间，高度在1200mm区间，脚轮采用带刹车的万向轮结构，移动到指定位置后踩下刹车即可锁定柜体位置，不会因地面轻微倾斜或者外力触碰发生移位，柜体侧面预留了辅助搬运的拉手安装位，长距离转移时可以通过拉手配合脚轮推行，也可以通过吊装孔位使用吊装设备转移。门板与柜体的连接采用隐藏式铰链结构，铰链内置在柜体折边内部，不会突出柜体表面，既可以避免户外使用时铰链被磕碰损坏，也能减少外部突出结构带来的积水积灰问题，门板锁具采用防水型转舌锁，锁孔位置带有防水盖，避免雨水进入锁孔导致锁具锈蚀无法开启。内部安装板采用镀锌钢板冲压成型，安装板上预留了通用的元件安装孔位，可以根据实际使用需求安装断路器、漏电保护器、接线端子、电源插座等不同电气元件，安装板与柜体之间采用可拆卸的螺丝连接，后期维护时可以将整个安装板拆下，方便元件接线与更换。柜体表面采用户外型粉末静电喷涂处理，涂层厚度控制在80μm左右，可以耐受户外紫外线长期照射，不会出现涂层粉化、脱落、变色的问题，同时具备一定的耐酸碱腐蚀能力，适配沿海高盐雾区域、工业厂区轻度腐蚀环境下的使用需求。在结构强度设计上，柜体框架采用1.5mm厚的冷轧钢板冲压折弯成型，拼接位置采用点焊加密封胶处理，既保证整体框架的承重能力，满装电气元件后不会出现框架变形，也能保证拼接位置的密封性能，不会出现缝隙漏尘漏水的问题。柜体底部的脚轮安装位置做了局部加强冲压，额外焊接了加强衬板，避免长期移动过程中脚轮安装位置因受力集中出现开裂变形，每个脚轮的承重能力不低于50kg，四个脚轮总承重可以满足200kg以内的电气元件安装需求，适配绝大多数临时配电场景的元件装载需求。门板内侧四周粘贴了连续的发泡硅橡胶密封胶条，胶条采用闭环粘贴设计，门板关闭时胶条被均匀压缩30%左右，填充门板与柜体之间的所有缝隙，配合IP55的防护设计，能够有效阻挡蚊虫、粉尘、雨水进入柜内，保护内部电气元件的运行安全。
