小型电气控制防护箱体结构设计

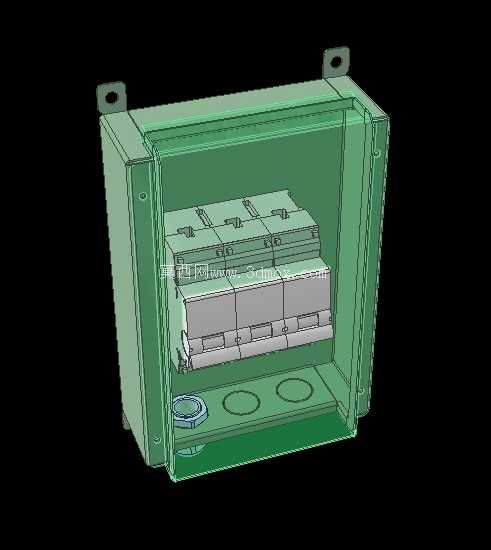

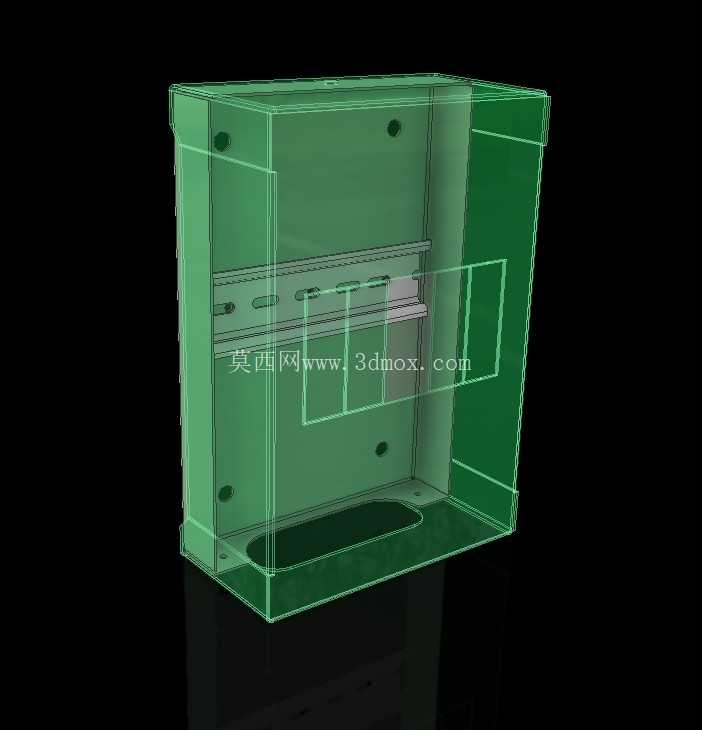

这款小型电气防护箱体，主要面向民用及小型工业场景下的低压电气元件安装防护需求，常见于家装电路改造、小型商铺配电、户外临时用电点位搭建等场景，用来承载小型断路器、接线端子排这类常规低压电控元件，避免元件直接裸露在外，降低人员误触风险，同时阻挡日常环境中的灰尘、溅水对电气元件的侵蚀，提升电路运行的稳定性。从结构设计来看，整体采用一体式钣金折弯成型的思路，主体腔体为规则长方体结构，这种形态一方面便于钣金下料加工，减少不必要的异形弯折带来的工艺复杂度，另一方面也能最大化利用内部安装空间，适配标准导轨尺寸的电气元件安装。箱体背部预留了四个对称分布的安装固定孔，孔位间距参考常规墙面安装的膨胀螺栓布局设计，安装时可以直接通过螺栓将箱体固定在墙面、设备支架等安装基面上，不需要额外设计转接支架，降低现场安装的工作量。箱体正面的开口区域做了内翻边处理，既可以提升箱体整体的结构刚度，避免薄板结构在运输、安装过程中出现变形，也能为箱门的安装提供贴合面，保证箱门闭合后的缝隙均匀性，提升整体防护效果。内部腔体靠上位置设计了一体化的安装导轨固定位，不需要额外焊接或螺接导轨支架，直接将标准C45导轨卡装在预留位上即可固定断路器元件，导轨下方预留了足够的接线空间，方便操作人员进行进出线的接线作业，同时腔体底部预留了长圆形的进出线孔位，孔位边缘做了钝化处理，避免穿线时划伤线缆绝缘层，现场施工时也可以根据实际走线方向调整开孔位置，适配不同方向的线缆引入需求。从安装边界来看，箱体整体外轮廓尺寸控制紧凑，不会占用过多安装空间，适合在狭窄的墙面、设备侧方等空间受限的点位安装，内部净空尺寸刚好容纳1-2个1P宽度的小型断路器加配套接线端子，满足单回路或双回路小功率电路的控制防护需求。设计过程中充分考虑了钣金加工的工艺性，所有弯折位置都预留了合理的折弯半径，避免弯折处出现应力集中导致的板材开裂，箱体各拼接位置的公差配合经过反复校核，保证组装后各面的平面度符合要求，不会出现箱门无法闭合、缝隙过大的问题。不同于大型配电柜的复杂结构，这款小型箱体的设计更侧重实用性与加工便捷性，没有多余的装饰性结构，所有结构特征都服务于安装、防护、接线这几个核心功能，既适合批量冲压加工生产，也能满足现场安装使用的实际需求，在小点位配电场景下，这类小型防护箱体的应用十分广泛，相比明装裸露的断路器，带箱体的防护结构能大幅提升用电安全性，尤其在人员容易触碰的安装位置，防护箱体的隔离作用必不可少。
