通用电气轻量化三角连接支架结构设计

　　这类三角构型的连接支架，常应用在通用电气类设备的动力单元周边、机载设备安装位或是小型动力总成的辅件固定场景中，核心作用是在有限的安装空间内，为多个外接管路、传感元件或是小型附属构件提供统一的安装基准，同时承担设备运行过程中产生的振动传导与载荷分散作用，避免局部应力集中导致的构件疲劳失效。从实际使用场景来看，这类支架往往布置在设备本体与外部附属件的衔接位置，周边会预留足够的走管与布线空间，不会与周边的旋转部件、散热结构产生运动干涉，安装完成后能让附属构件的固定点形成稳定的三角受力面，抵消设备运行时不同方向的交变载荷。

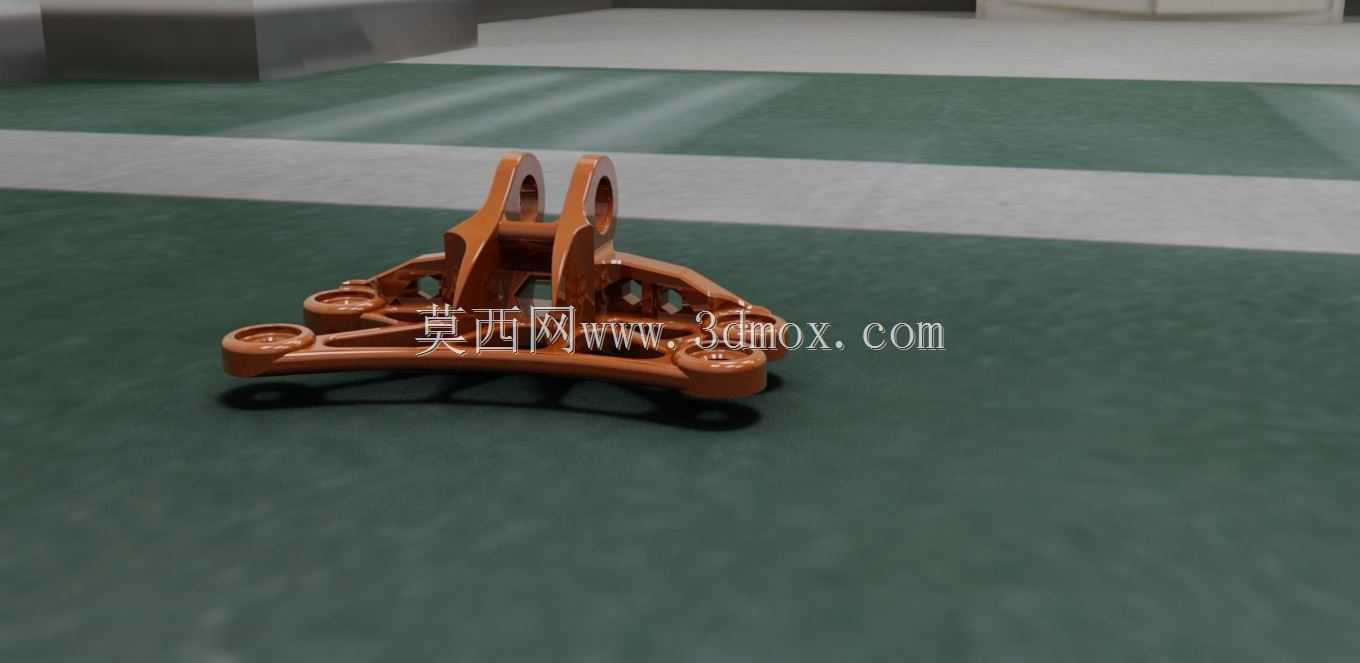

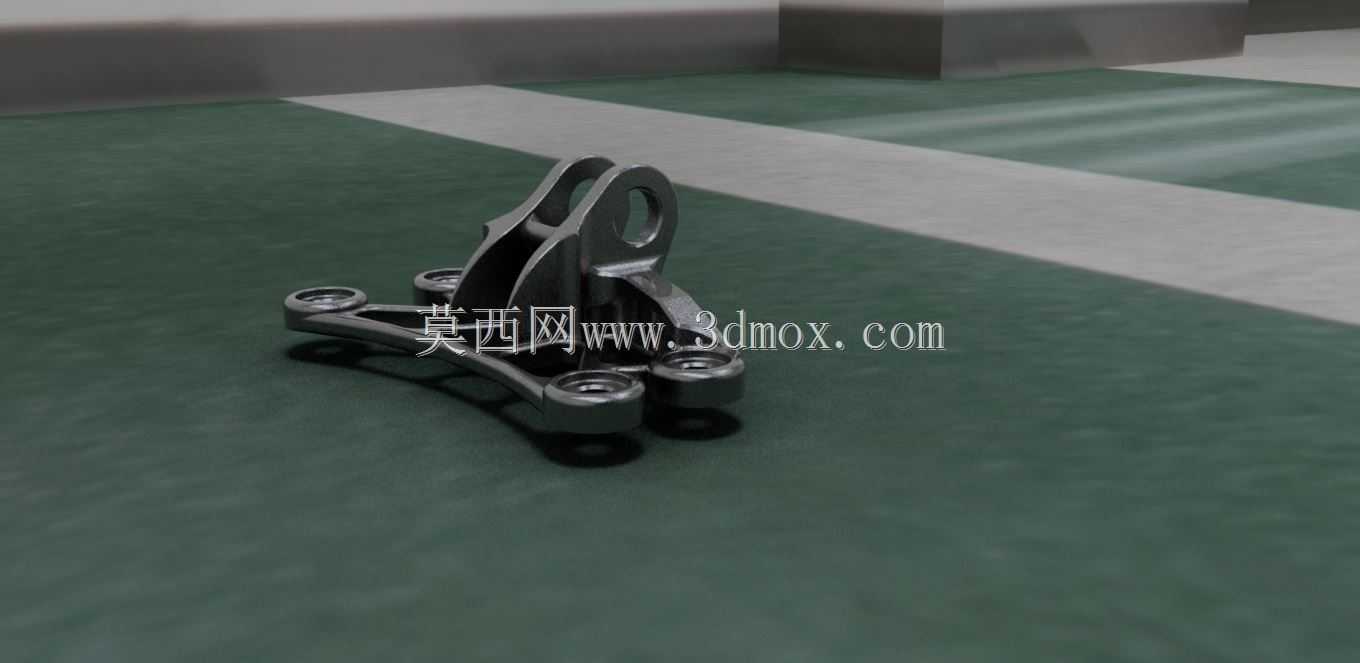

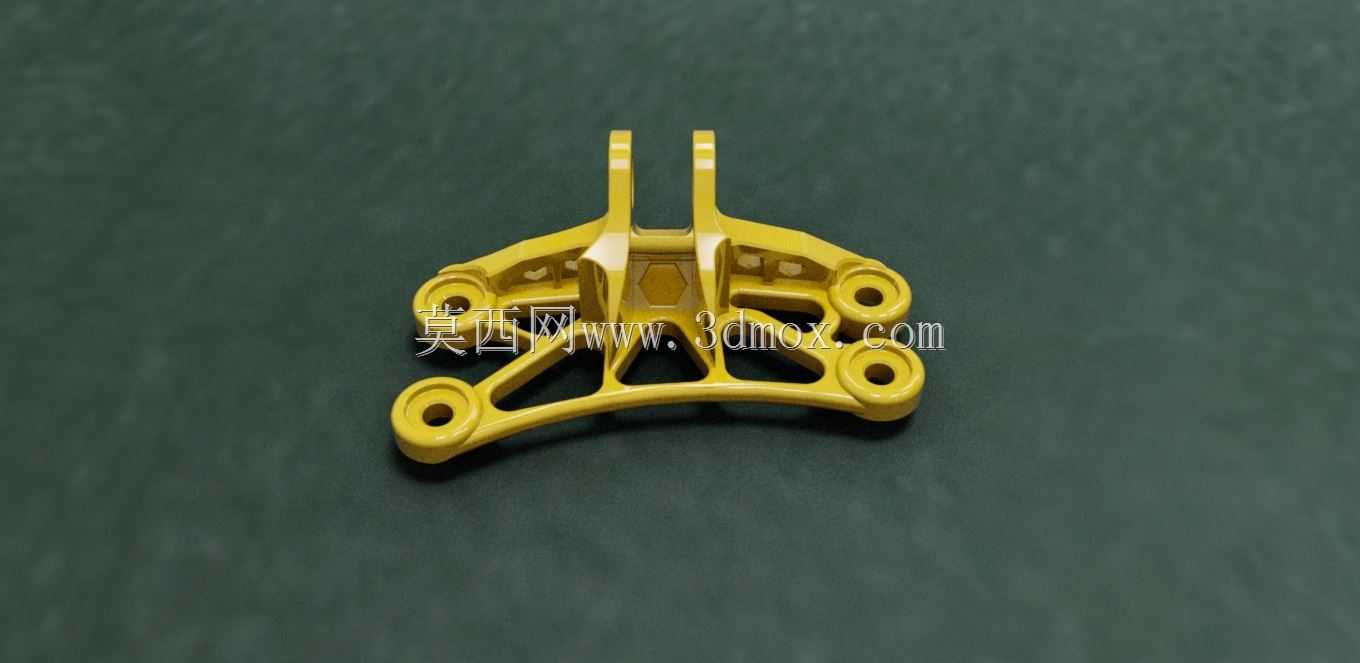

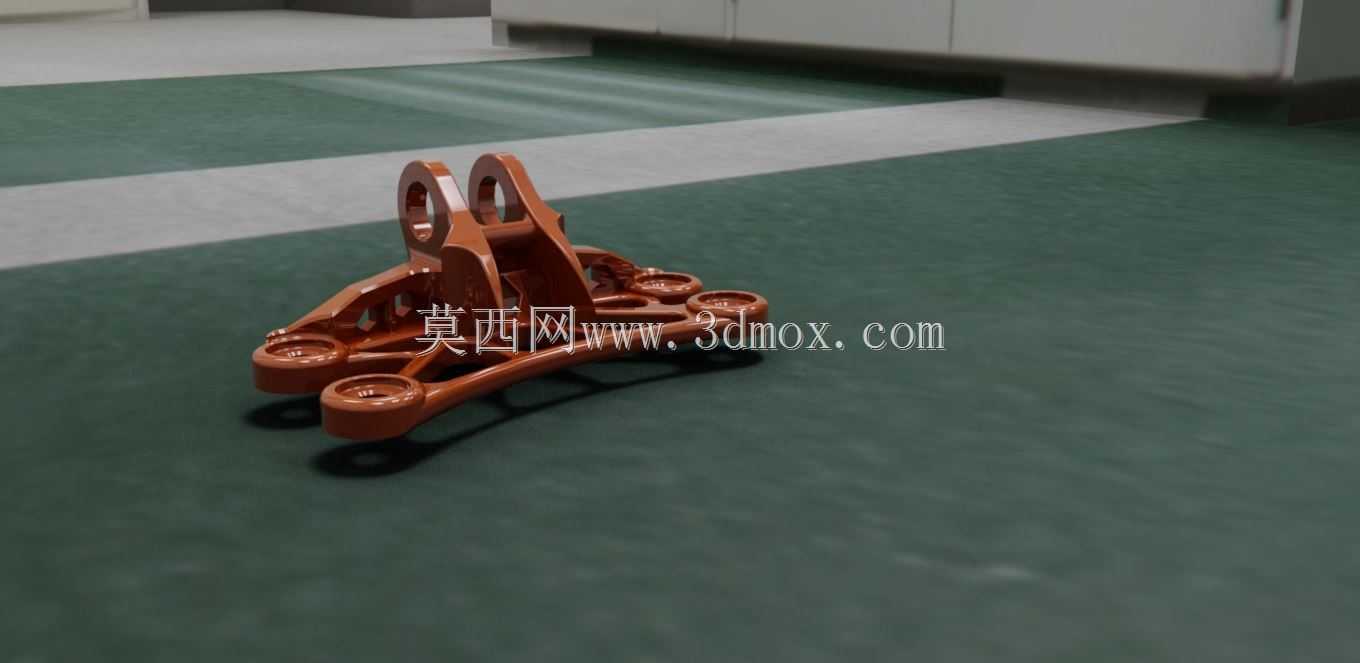

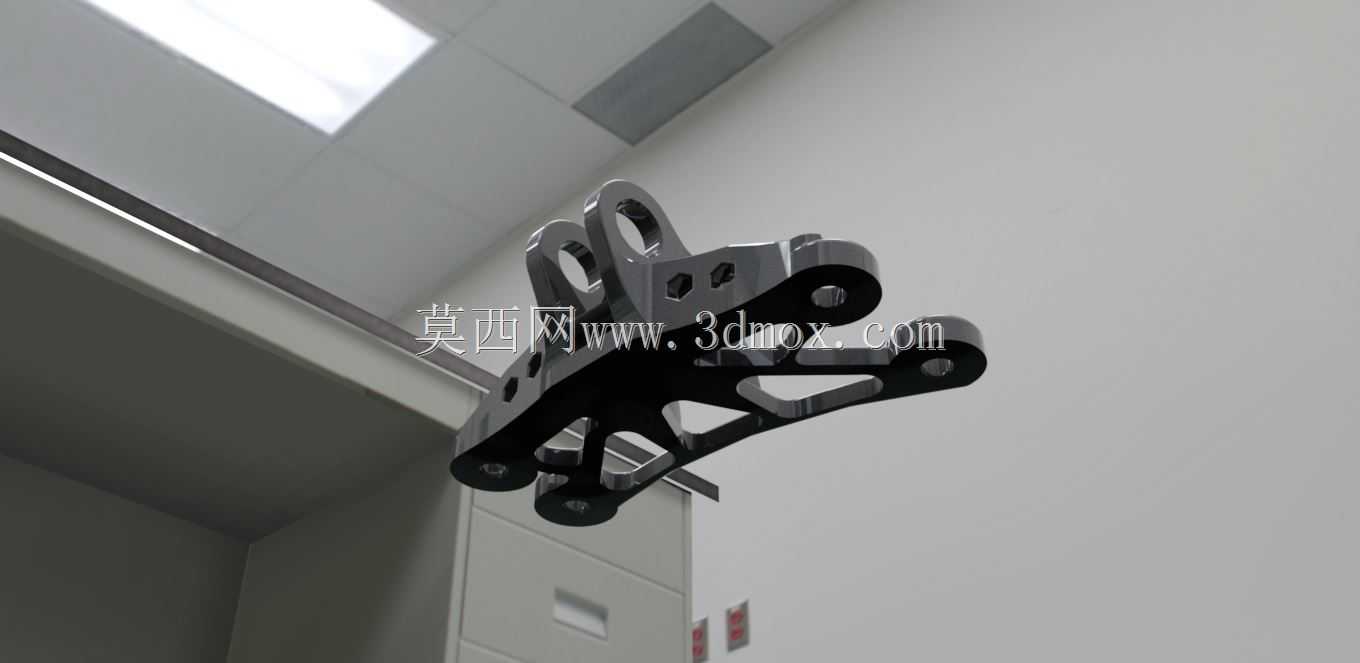

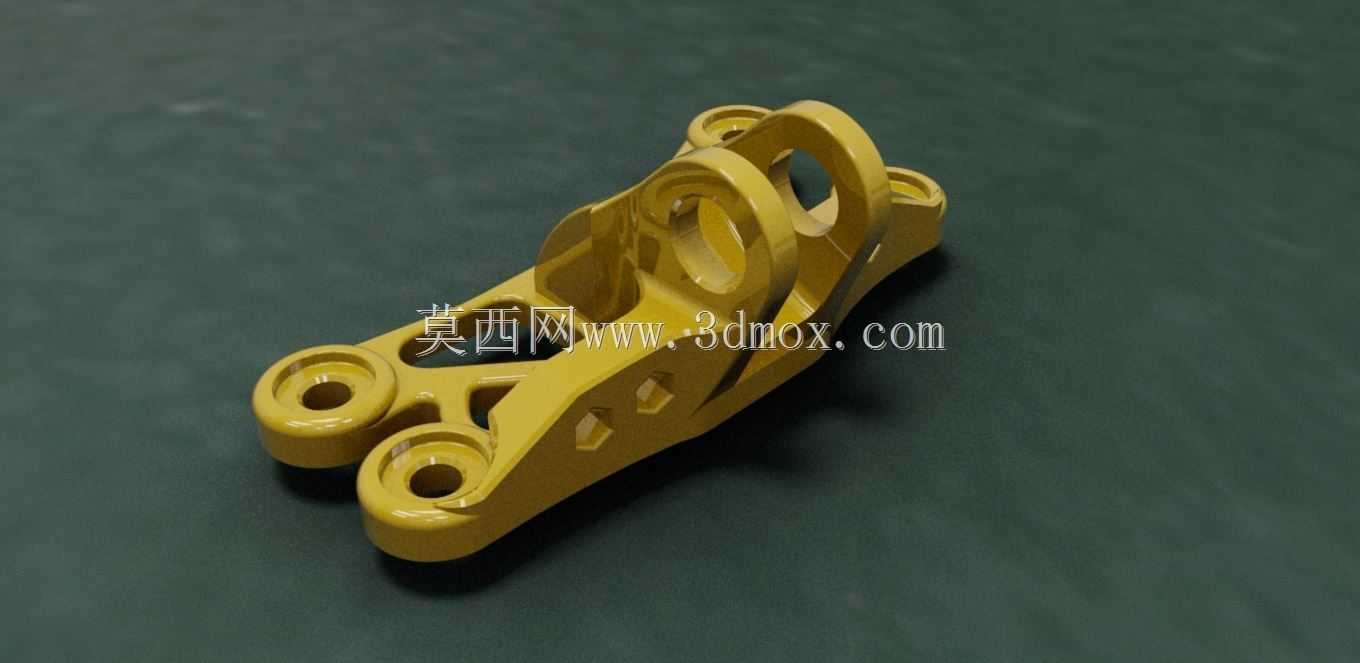

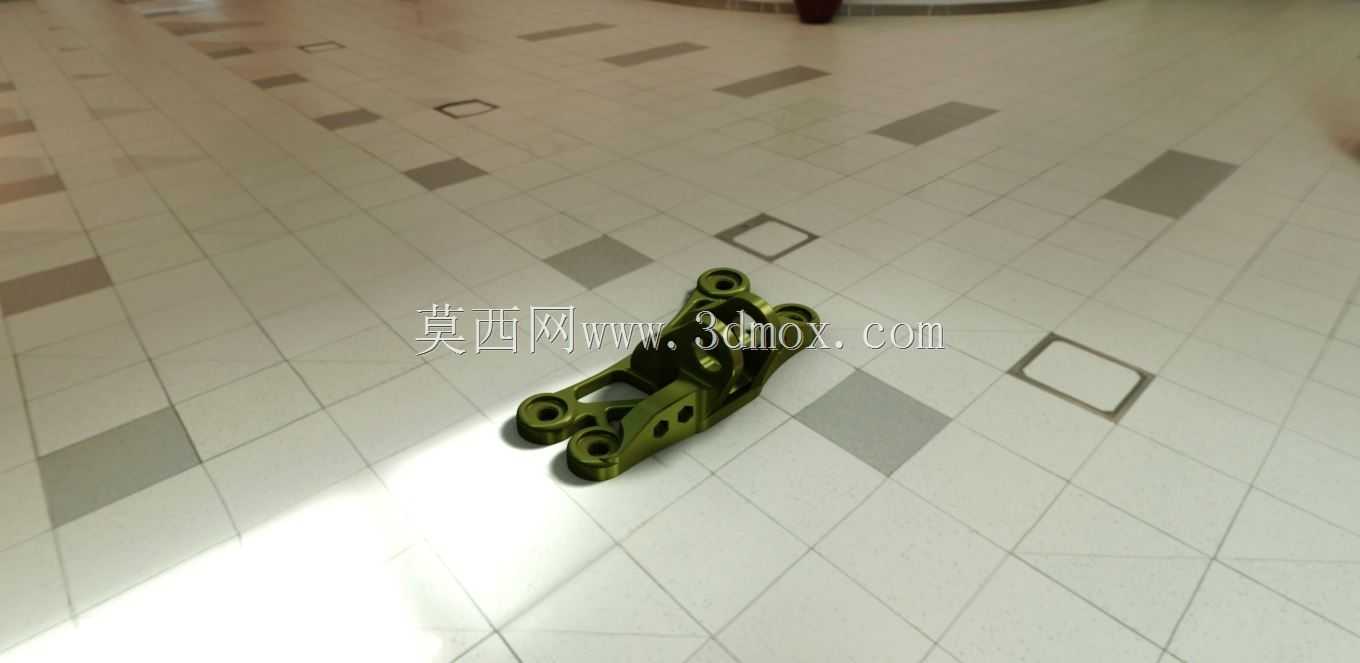

　　设计这类支架时，首先要明确安装边界的约束条件：支架底部的三个圆形安装凸台，是对应设备本体上预先加工的三个螺纹安装孔位，凸台的高度经过匹配设计，刚好能让支架安装面与设备本体表面留出均匀的间隙，既可以避免支架底面与设备表面的铸造或冲压纹理产生贴合不严的问题，也能为安装螺栓的尾部留出足够的避让空间，防止螺栓顶触设备本体造成安装应力。上部的两个带孔铰接耳位，是用来连接需要小幅活动的拉杆或是管线固定卡箍，耳孔的同轴度经过严格控制，能保证铰接件转动时无卡滞，耳位根部做了大圆弧过渡处理，避免应力集中在耳位与支架主体的衔接位置，在承受侧向拉扯载荷时不会出现根部断裂的问题。

　　整体采用镂空的三角桁架式结构，是在保证整体结构强度的前提下尽可能降低自身重量，支架的筋条走向完全顺着主要载荷的传导方向布置，没有多余的冗余结构，每一处筋条的厚度都经过受力校核，在承受额定静载荷与常规振动载荷时，整体变形量控制在允许的公差范围内，不会因为支架变形导致上部连接的构件出现位置偏移。支架的所有外边缘都做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装维护过程中划伤操作人员，另一方面也能减少应力集中点，提升构件的疲劳寿命。

　　从安装适配性来看，三个底部安装凸台的中心距是严格匹配设备本体的安装孔位设计的，安装时不需要额外做孔位修配，直接使用对应规格的螺栓即可完成固定，凸台表面的平整度经过控制，螺栓紧固后支架不会出现翘曲变形。上部铰接耳的孔位高度，是匹配对应连接件的安装高度设计的，安装完成后连接件处于自然受力状态，不会出现别劲的情况。支架整体的外轮廓尺寸经过优化，在满足安装与受力要求的前提下，尽可能缩小占用空间，不会遮挡设备本体上的散热通道，也不会影响周边其他零部件的拆装维护，日常检修时不需要拆除周边其他构件即可完成支架的固定与拆卸。

　　在实际工况中，这类支架需要承受设备启停时的冲击载荷、运行过程中的持续振动载荷，以及外接附属件的静态重力载荷，三角稳定结构能将这些载荷均匀分散到三个底部安装点上，不会让单个安装点承受过大的载荷。镂空的结构设计也不会在表面积存灰尘或是油污，日常清洁维护更加方便，同时镂空结构也能让设备运行产生的气流顺利穿过，不会在支架位置形成紊流影响散热效果。支架的壁厚设计兼顾了铸造或是3D打印的工艺可行性，没有出现壁厚突变的位置，生产过程中不会出现缩孔、变形等工艺缺陷，成品的尺寸一致性较好，不需要大量的后处理工序即可满足装配要求。
