气动用M12双筒外螺纹管接头结构模型

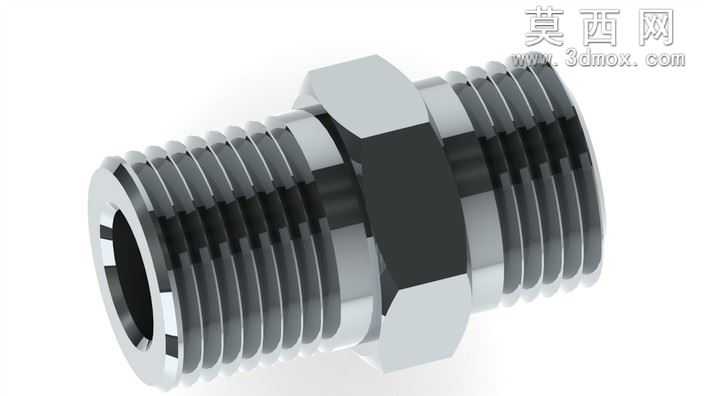

本模型为气动系统配套使用的M12规格双筒外螺纹管接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循气动管路连接件的通用尺寸规范，对各部分结构进行1:1等比例还原。建模阶段首先绘制接头的中心旋转基准轴，通过旋转凸台命令生成接头的主体基体，准确还原两端外螺纹段、中部六角拧动台、内部通孔的基础轮廓；针对外螺纹结构，采用螺旋线扫描切除的方式完成标准牙型构建，还原螺纹的牙距、牙高参数，保证螺纹结构的装配合理性；中部六角拧动台的棱边做了符合实际加工工艺的微小倒角处理，避免锐边结构，还原实际五金零件的加工细节。材质与渲染阶段，为模型赋予金属不锈钢材质，调整材质的金属度、粗糙度参数，模拟金属机加工后的哑光金属质感，添加环境光遮蔽效果，清晰呈现六角台与螺纹段的衔接结构、螺纹牙型的凹凸细节，渲染视角采用斜向45度展示角度，可同时观察接头的外轮廓结构、端部内孔形态、中部六角操作位的形态，直观呈现零件的整体结构特征。结构设计上，该接头为两端外螺纹结构，中部六角台用于安装时的扳手拧动操作，内部为等径直通孔，用于气动回路的气体导通，双筒结构可提升管路连接的密封性能与连接稳定性，适用于M12规格的气动管路对接场景，建模过程中对各段的同轴度做了参数化约束，保证两端螺纹段、内部通孔的同轴度符合气动元件的装配精度要求，避免安装后出现漏气、连接错位的问题。设计思路围绕气动管路连接件的实用功能展开，在保证结构强度的前提下优化各段壁厚，中部六角台的尺寸适配标准扳手的操作空间，螺纹段长度符合常规气动管路的拧入深度要求，整体结构无冗余设计，完全匹配实际工业气动系统中管接头的使用需求，模型的各特征参数可直接用于后续的工程图导出、装配模拟、3D打印验证等环节。
