DB15孔型串口连接器三维建模设计

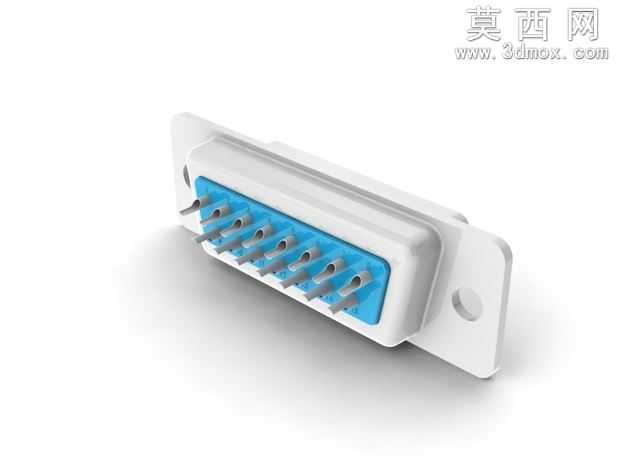

本作品为DB15孔型D-SUB连接器的三维参数化建模成果，建模过程以实物测绘尺寸为基准，严格遵循连接器行业通用的尺寸公差规范，完整还原了该款连接器的全部结构细节。建模阶段首先构建主体金属安装支架的基础轮廓，通过拉伸、切除、圆角等特征操作，还原支架两侧带安装固定孔的法兰结构，支架边缘做了符合冲压工艺的圆角过渡处理，避免锐边结构，还原真实五金冲压件的工艺特征。随后构建绝缘胶芯主体，精准定位15个插孔的排布位置，插孔采用两排错落排布的标准布局，每个插孔的内孔直径、深度均按照行业通用的插针适配尺寸设计，胶芯与金属外壳的卡扣配合结构也做了完整还原，保证装配逻辑与实物完全一致。金属外壳部分采用薄壁拉伸特征构建，还原外壳与胶芯的包裹限位结构，外壳与安装支架的连接部位做了贴合面的公差适配设计，保证虚拟装配时无干涉问题。材质渲染阶段，金属安装支架与外壳赋予哑光镀锌金属材质，模拟真实连接器的五金镀层质感，调整金属材质的粗糙度与反射参数，还原镀锌件略带漫反射的哑光金属效果；蓝色绝缘胶芯部分赋予阻燃PBT塑料材质，调整材质的漫反射颜色为标准的连接器胶芯蓝色，添加轻微的塑料表面磨砂质感，还原工程塑料的真实视觉效果；插孔内部赋予镀锡铜金属材质，模拟接触件的金属光泽。渲染输出阶段采用工作室柔光环境，添加柔和的环境遮蔽效果，突出连接器的结构层次与材质差异，多角度展示连接器的安装法兰、胶芯插孔、外壳结构等关键部位。设计过程中充分考虑了该类连接器的实际生产装配逻辑，所有结构特征均符合冲压、注塑的工艺可行性，无违背生产常识的不合理结构，模型可用于电子设备接口结构适配验证、接插件选型展示、教学演示等多种场景，完整的结构细节也可作为二次设计的基础模型使用。
