概念款双辐条汽车转向操控方向盘结构

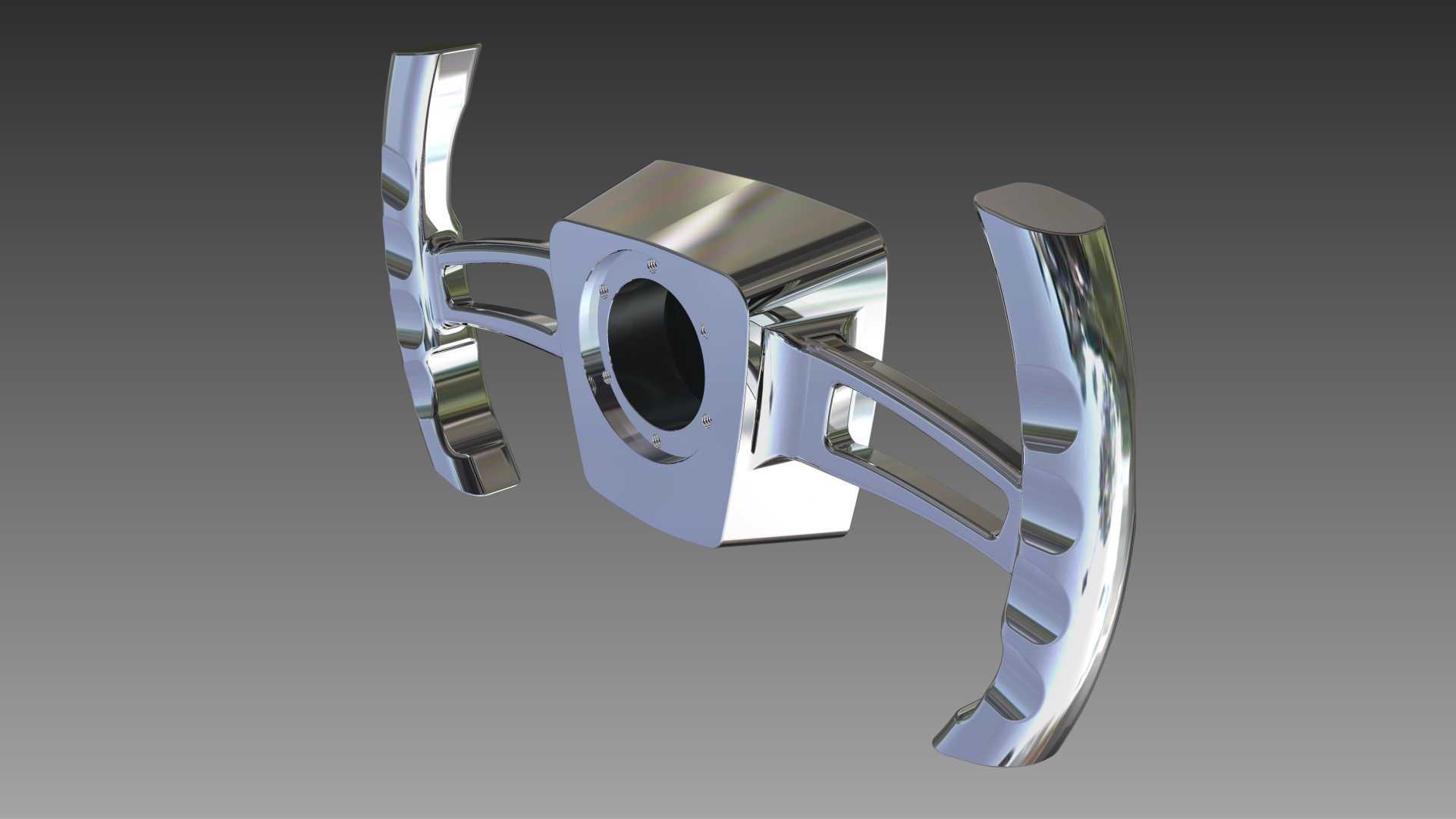

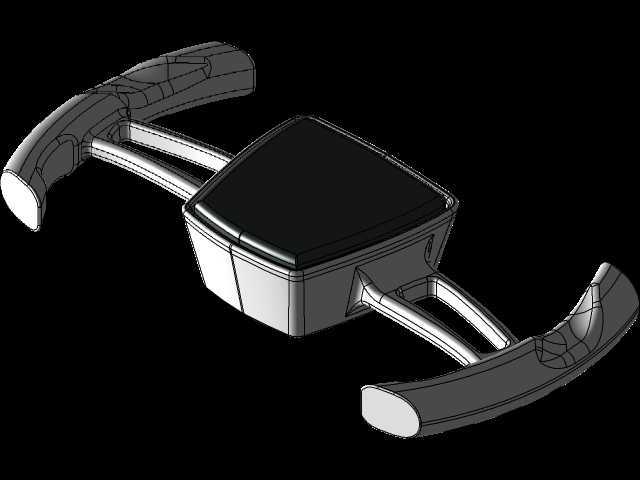

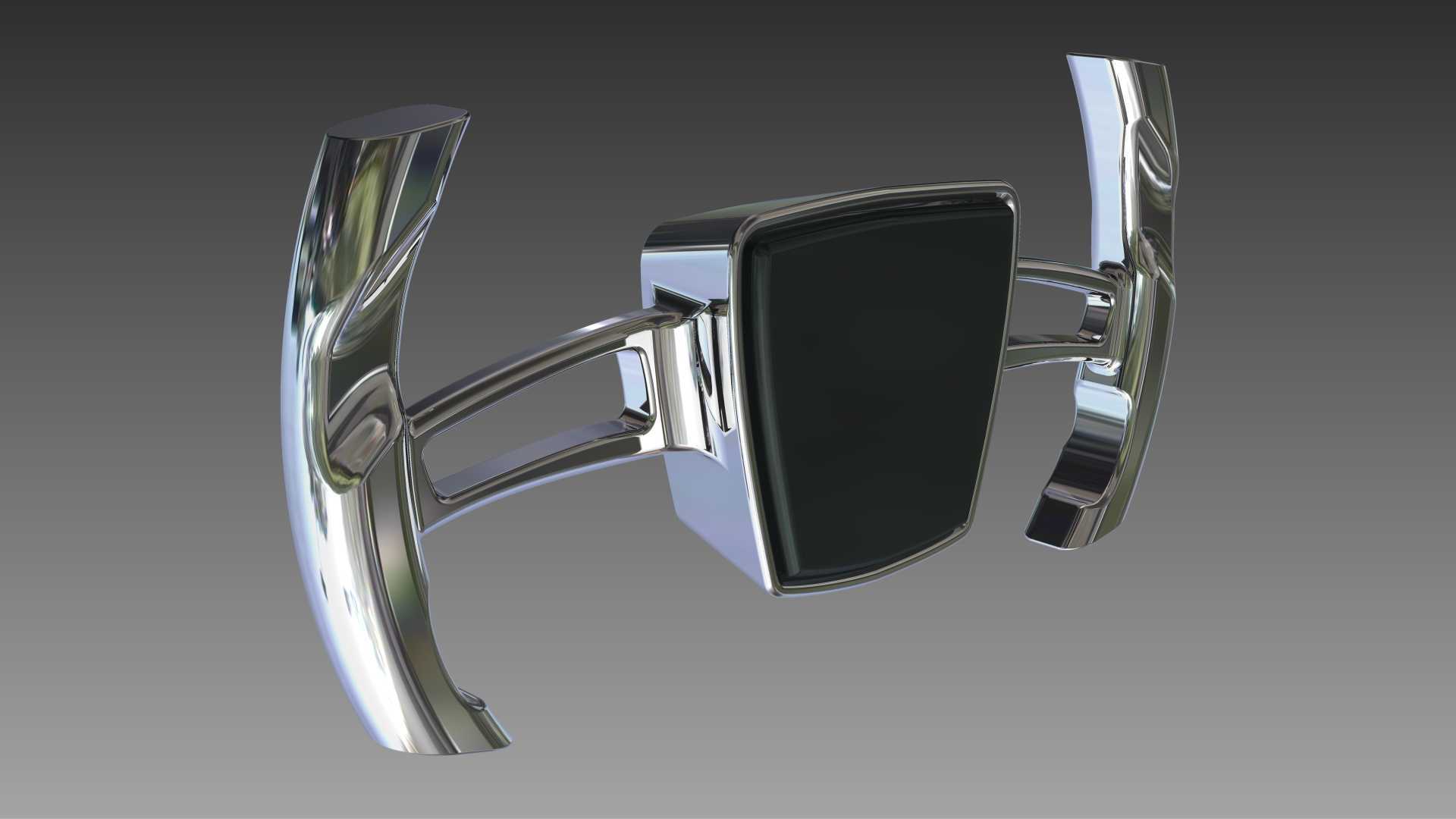

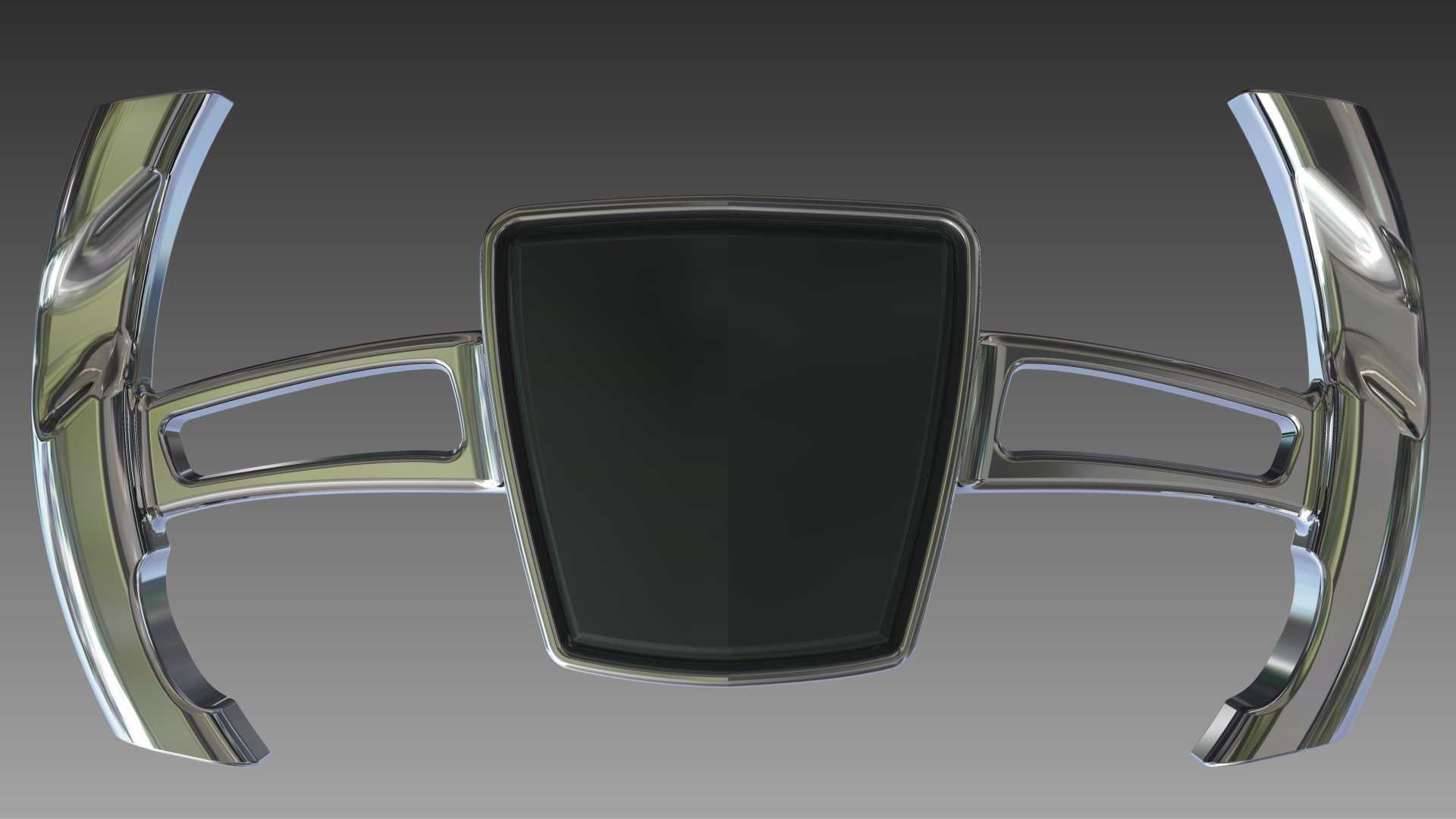

　　这款转向操控部件的设计，首先围绕驾驶场景的人机交互需求展开，日常乘用车驾驶过程中，方向盘是驾驶员与车辆交互频次最高的部件，所有转向指令都需要通过该部件传递给转向系统，因此设计过程中首先要平衡握持手感、操作空间与视觉辨识度的关系。从结构来看，该部件采用非全包裹的双辐条开放式设计，区别于传统三辐、四辐的封闭轮圈结构，左右两侧的握持区域做了贴合手掌弧度的曲面处理，握持段的截面采用类椭圆造型，避免长时间握持产生的硌手问题，同时辐条与中央安装基座的连接位置做了渐变过渡处理，既保证结构强度，也减少应力集中的风险。中央区域为预留的安全气囊安装位与多功能按键布置空间，基座的安装边界完全匹配主流乘用车转向柱的安装接口尺寸，中心定位孔的公差带按照转向系统的装配要求设定，保证装配后同轴度符合整车振动测试标准，不会出现高速行驶时的方向盘抖动问题。在实际应用场景中，这类开放式设计的方向盘更多适配主打运动属性的乘用车型，相比传统全圈方向盘，它能给驾驶员腿部留出更多上下车空间，同时在激烈驾驶时，握持区域的定位感更强，驾驶员不需要目视确认就能快速找到正确的握持位置。

　　设计过程中，辐条的受力路径做了专门优化，从握持端到中央安装座的力传递路径做了连续曲面过渡，避免出现截面突变导致的应力集中，在满足正面碰撞时的溃缩吸能要求前提下，尽可能减少不必要的结构冗余，兼顾轻量化目标。外形尺寸方面，握持区域的最大回转直径控制在360毫米到370毫米区间，符合主流乘用车的转向比设定，不会因为直径过小导致转向操作过于灵敏，也不会因为直径过大占用过多驾驶舱腿部空间。安装边界上，中央基座的安装孔位按照标准转向柱花键尺寸设计，基座背面预留了多功能按键的线束走线空间，同时预留了安全气囊模块的安装卡扣位置，不需要额外做结构修改就能适配同平台的不同配置车型。

　　表面处理上，握持区域预留了包覆层的安装厚度，不管是真皮包覆还是磨砂塑料包覆，都能保证最终装配后的握持直径在30毫米到32毫米的舒适区间，中央装饰区域的平面可以根据车型定位做不同的表面处理，比如高光镀铬、哑光金属或者同色烤漆，适配不同的内饰设计风格。从结构强度角度，辐条内部的加强筋布置沿着受力方向延伸，在正常转向施力、紧急情况下的大力握持场景下，结构变形量控制在弹性变形范围内，不会出现永久变形或者断裂风险，同时溃缩区的设计满足碰撞安全要求，在正面碰撞发生时，方向盘能够按照预设的溃缩行程变形，减少对驾驶员胸部的冲击。

　　另外，开放式的辐条设计也给仪表盘的可视性留出了更多空间，驾驶员在正常驾驶坐姿下，不会因为方向盘辐条的遮挡看不清仪表盘上的车速、转速等关键信息，这也是该结构相比传统封闭轮圈方向盘的一个实用优势。在建模过程中，所有曲面都做了连续性处理，握持区域的曲面达到G2连续，保证后续模具加工出来的零件表面没有明显的棱线或者凹凸，包覆之后的表面手感顺滑，没有突兀的转折。安装配合面的公差按照汽车零部件的装配精度要求设定，和转向柱的配合间隙控制在合理范围，装配后不会出现旷量，转向操作的虚位符合整车操控调校的要求。
