涡轮增压用径向离心式叶轮三维设计

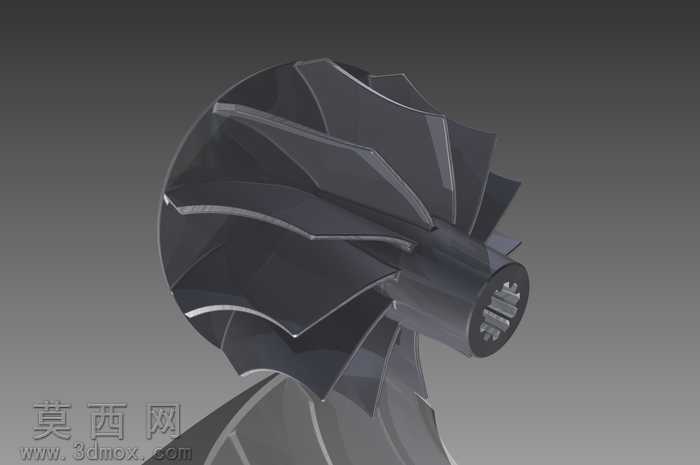

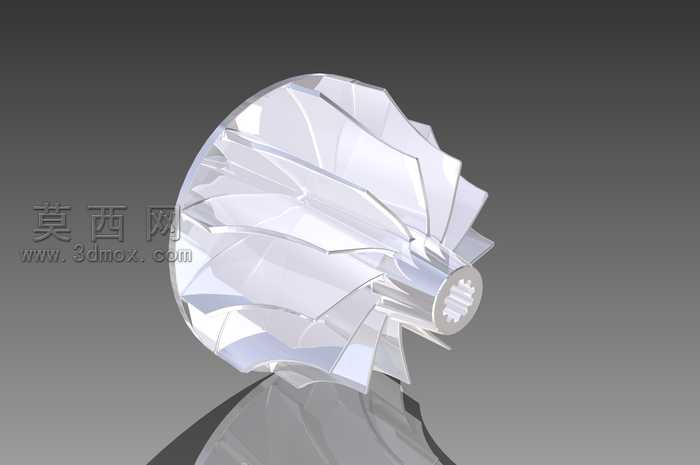

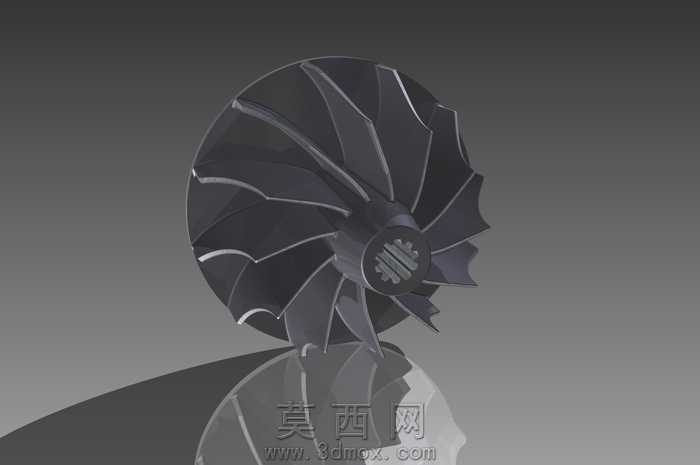

本作品为涡轮增压配套的径向离心式叶轮三维模型，建模阶段以流体力学性能需求为核心逻辑，先通过基准面搭建确定叶轮的轮毂基准轴线，依次绘制轮毂主体的旋转轮廓草图，采用旋转凸台命令生成带中心安装轴孔的轮毂基体，轴孔内部设计有花键限位结构，保障叶轮与动力轴装配后的周向固定可靠性，避免高速运转下出现打滑偏移问题。叶片建模采用曲面放样结合加厚的工艺路线，先根据气动设计参数绘制不同叶高截面的翼型轮廓线，调整各截面的安装角度与前后缘曲率，保证叶片入口角与来流方向匹配，降低流体入口冲击损失，叶片从轮毂根部到轮缘侧采用渐变厚度设计，根部做圆角过渡处理分散应力集中，提升结构抗疲劳强度。所有叶片沿轮毂周向做等距圆周阵列，阵列过程中严格校验相邻叶片间的流道宽度均匀性，避免流道偏差引发的流体脉动问题。建模完成后对整体结构做干涉检查，确认叶片与轮毂、安装轴孔各特征间无重叠冲突。渲染阶段为模型赋予哑光深色工程塑料质感材质，模拟高性能涡轮叶轮常用的碳纤维增强复合材料表面效果，调整材质的粗糙度与反光参数，还原实物表面的细微磨砂质感，场景采用渐变灰色背景搭配底部反光台面，通过三点布光方案突出叶片的曲面弧度与空间层次感，清晰展现叶片前缘的薄边结构与后缘的顺滑过渡形态。设计过程中充分考量叶轮的实际工况需求，叶片型线经过反复优化，既保证流体做功效率，也兼顾高速旋转下的结构强度，中心安装位的花键结构尺寸符合通用涡轮装配标准，可直接用于涡轮增压系统的结构装配验证、流体仿真分析前置模型，也可作为动力类机械设计的教学演示案例，帮助理解离心叶轮的结构逻辑与气动设计要点。
