车载仪表板通风栅手机固定支架设计

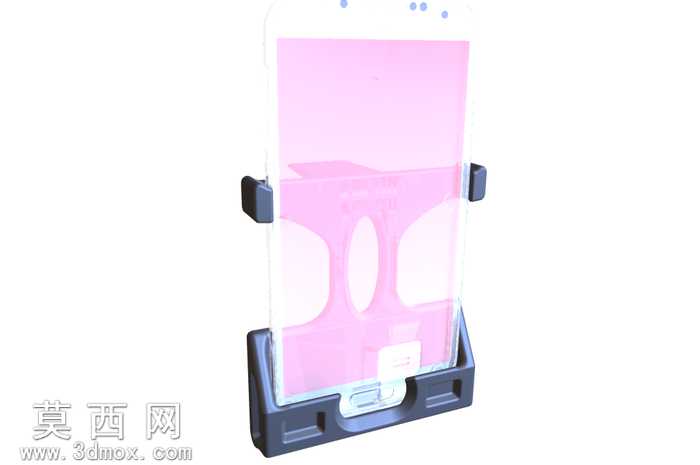

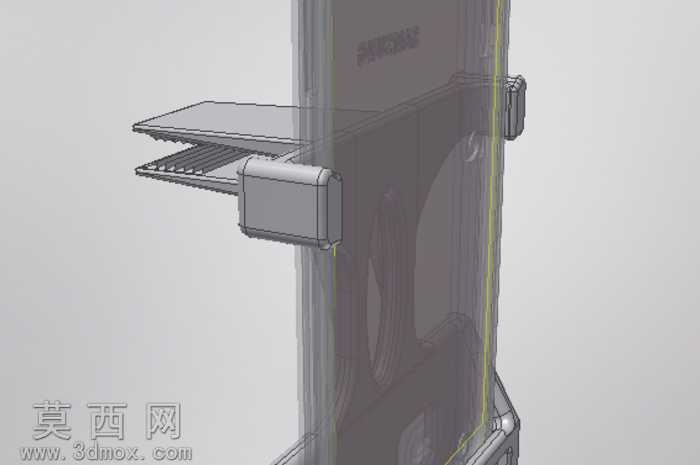

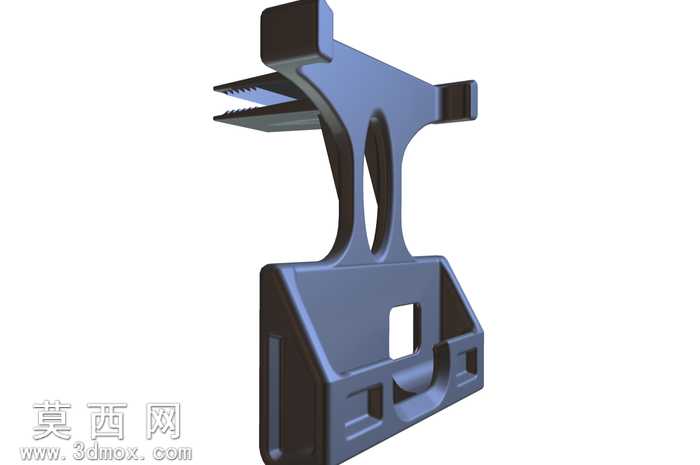

本作品为适配汽车仪表板通风栅安装的手机固定支架，整体采用三维参数化建模方式完成结构设计，建模过程中优先考量3D打印工艺的成型特性，对所有棱边做R1-R2的圆角过渡处理，避免打印过程中出现应力集中导致的翘曲变形，同时消除安装使用过程中的锐边划伤风险。模型上部设计为双齿弹性卡扣结构，卡扣齿形做15度导向斜角处理，可适配不同厚度的汽车通风栅叶片，卡扣根部设置0.8mm厚度的弹性形变区，保证卡入时具备足够的张紧弹力，安装后不会因车辆行驶颠簸出现松脱滑落。支架中部采用双支撑臂镂空结构，在保证整体结构强度的前提下大幅减少打印耗材用量，同时降低支架整体自重，减轻通风栅叶片的承重负荷，支撑臂的弧度经过人机工程学校核，安装后手机放置角度刚好适配驾驶员正常驾驶视线，减少查看导航时的视线偏移。下部为手机承托结构，承托面设置0.5mm高度的限位挡边，可防止手机在车辆加减速过程中从支架滑脱，承托区域预留方形走线孔位，方便手机充电线缆穿过，承托背部设置弧形内凹结构，可避让手机背部的凸起摄像头模组，避免摄像头被刮花。材质渲染阶段选用哑光磨砂工程塑料质感，模拟3D打印常用的PLA耗材成型效果，表面添加细微的层纹质感还原真实打印件的视觉特征，整体结构无悬空大于45度的无支撑结构，无需额外添加打印支撑即可完成FDM工艺成型，打印完成后仅需简单去除毛边即可直接投入使用。设计过程中反复校核卡扣的形变量与夹持力，既保证安装拆卸时无需借助额外工具即可徒手操作，又能保证在车辆常规行驶振动工况下的夹持稳定性，承托区域的宽度可适配4.7英寸到6.5英寸区间的主流直板智能手机，具备较好的通用性。
