分体式PCB防护容纳壳体结构设计

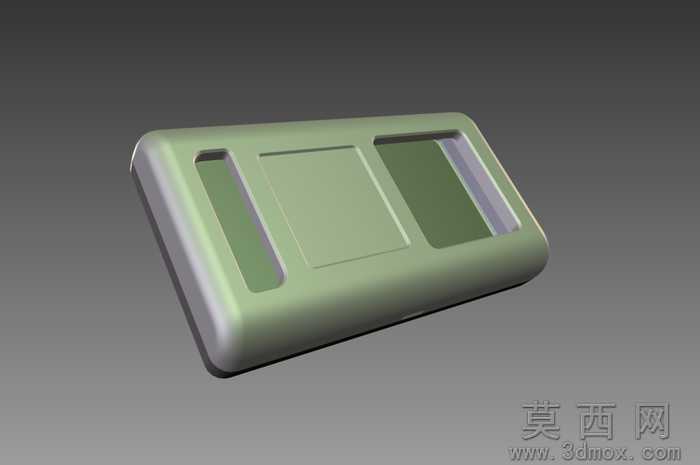

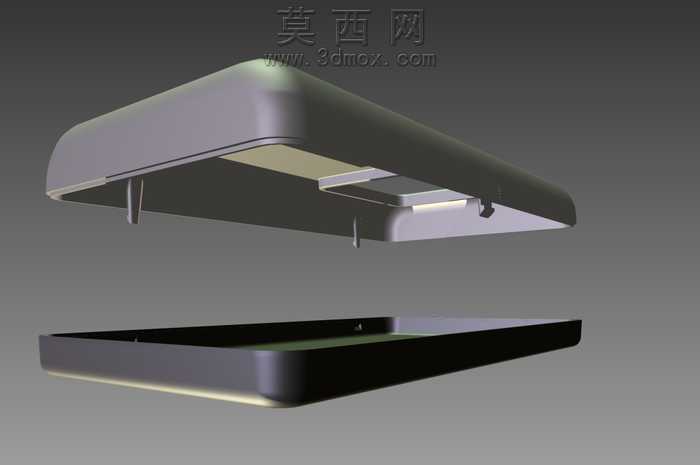

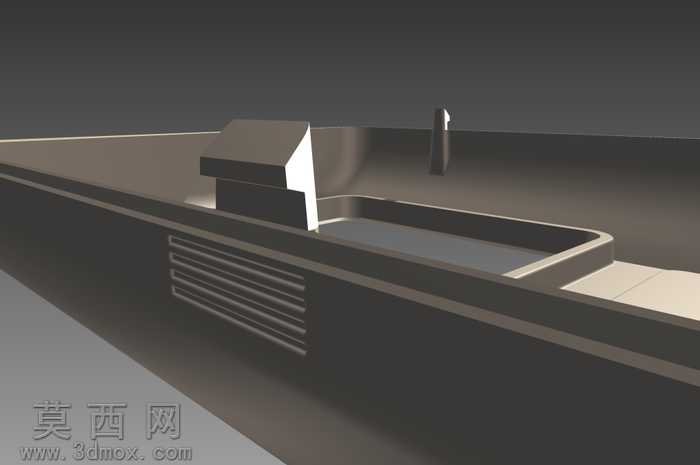

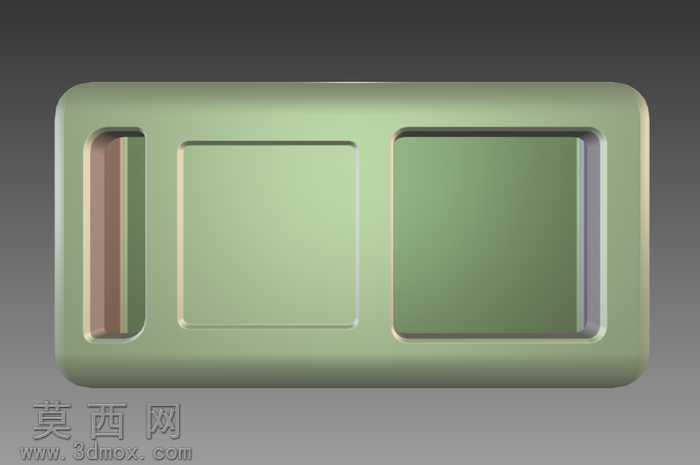

本作品为分体式PCB防护容纳壳体，采用三维参数化建模完成整体结构设计，建模过程中优先遵循电子元器件防护的装配逻辑，将壳体拆分为上盖与下底座两个独立构件，分别完成结构特征搭建后再进行虚拟装配校验。建模阶段首先确定下底座的基准平面，绘制底座的外轮廓圆角矩形草图，通过拉伸特征生成底座的主体围边结构，同时预留PCB板的安装定位槽位，槽位尺寸匹配常规PCB板的安装公差，在底座内侧设置微小的支撑凸台，用于承托PCB板避免板面与壳体底部直接接触，减少装配时的板面磨损风险。上盖部分采用大弧度圆角过渡的曲面造型，通过曲面拉伸与倒圆角结合的方式完成外表面构建，上盖内侧设置对应位置的卡扣柱与定位插销，与下底座的预留卡槽位置完全匹配，确保上下壳体扣合时定位精准，无需额外紧固件即可实现初步固定，同时在插销根部做加强筋处理，提升反复拆装时的结构强度，避免插销断裂。材质渲染阶段，壳体主体采用哑光深灰硬质工程塑料材质，调整材质的粗糙度参数模拟磨砂注塑的表面质感，边缘位置添加微弱的环境反光，还原塑料壳体的真实视觉效果；壳体内部的承托面采用浅灰哑光材质，与外壳形成视觉区分，方便观察内部的PCB容纳空间。结构设计上充分考虑PCB板的防护需求，上下壳体扣合后形成封闭的容纳空腔，可有效隔绝外界灰尘与轻微溅水对PCB板的影响，上盖的弧形顶面在提升外观质感的同时，也提升了壳体的抗挤压能力，避免外力直接作用在内部PCB板上；底座围边的厚度均匀，符合注塑成型的工艺要求，避免出现壁厚不均导致的注塑缺陷。设计过程中反复校验上下构件的装配间隙，将扣合间隙控制在合理公差范围内，既保证装配时的顺畅度，也避免扣合后出现松动晃动的问题，整体结构简洁实用，兼顾防护性能与装配便捷性，可直接用于小型控制类PCB板的外置防护场景。
