车辆推杆式前悬架结构三维设计

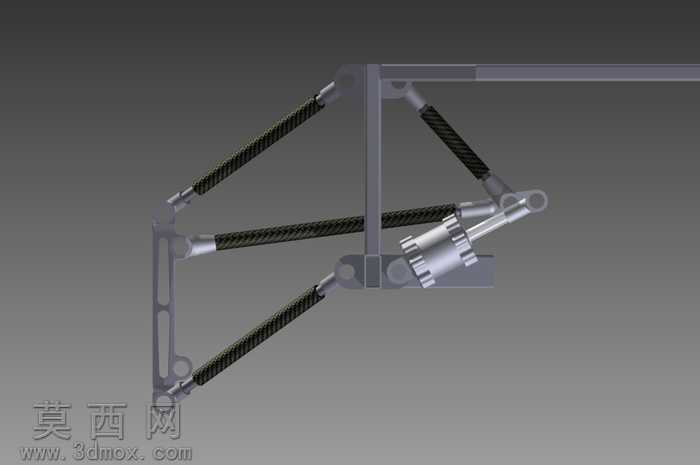

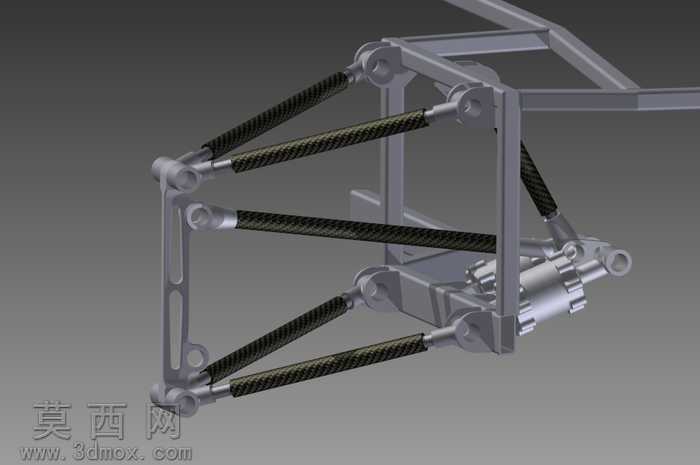

本作品为车辆推杆式前悬架的三维结构设计，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先依据悬架运动学硬点坐标，依次完成上下横臂、推杆、摇臂、减震器总成、副车架连接基座等核心零件的草图绘制与特征建模，对杆件类零件采用碳纤维复合材料纹理的材质映射，金属连接铰点、基座、减震器缸体部分赋予抛光铝合金与哑光钢材的材质属性，减震器活塞杆部分做镀铬金属质感处理，橡胶缓冲衬套部分赋予哑光黑色橡胶材质，还原真实部件的材质视觉差异。装配过程中严格按照实车连接关系添加转动副、球铰副等运动约束，保证各部件之间的运动自由度符合推杆悬架的实际工作逻辑，可实现车轮上下跳动时的推杆推动摇臂压缩减震器的完整运动仿真。渲染阶段采用工作室环境光搭配定向补光，突出碳纤维杆件的编织纹理与金属部件的光影反射效果，清晰展现各部件之间的空间连接关系与布局逻辑。设计过程中重点优化了杆件的受力角度，将减震器布置在副车架内侧区域，降低非簧载质量的同时提升悬架的响应速度，各连接铰点的位置经过反复调整，保证悬架在压缩与拉伸行程中轮距、前束角的变化量控制在合理区间，兼顾行驶稳定性与转向精准度。整体结构采用多连杆推杆布局，相比传统麦弗逊悬架拥有更高的侧向支撑刚度，适合高性能车辆的底盘使用需求，模型完整还原了悬架的所有连接细节，包括铰点的防尘套结构、减震器的上下安装座、副车架的连接法兰等细节特征，各零件之间无干涉问题，装配层级清晰，可直接用于运动仿真分析、结构受力校核以及底盘总布置的参考使用。
