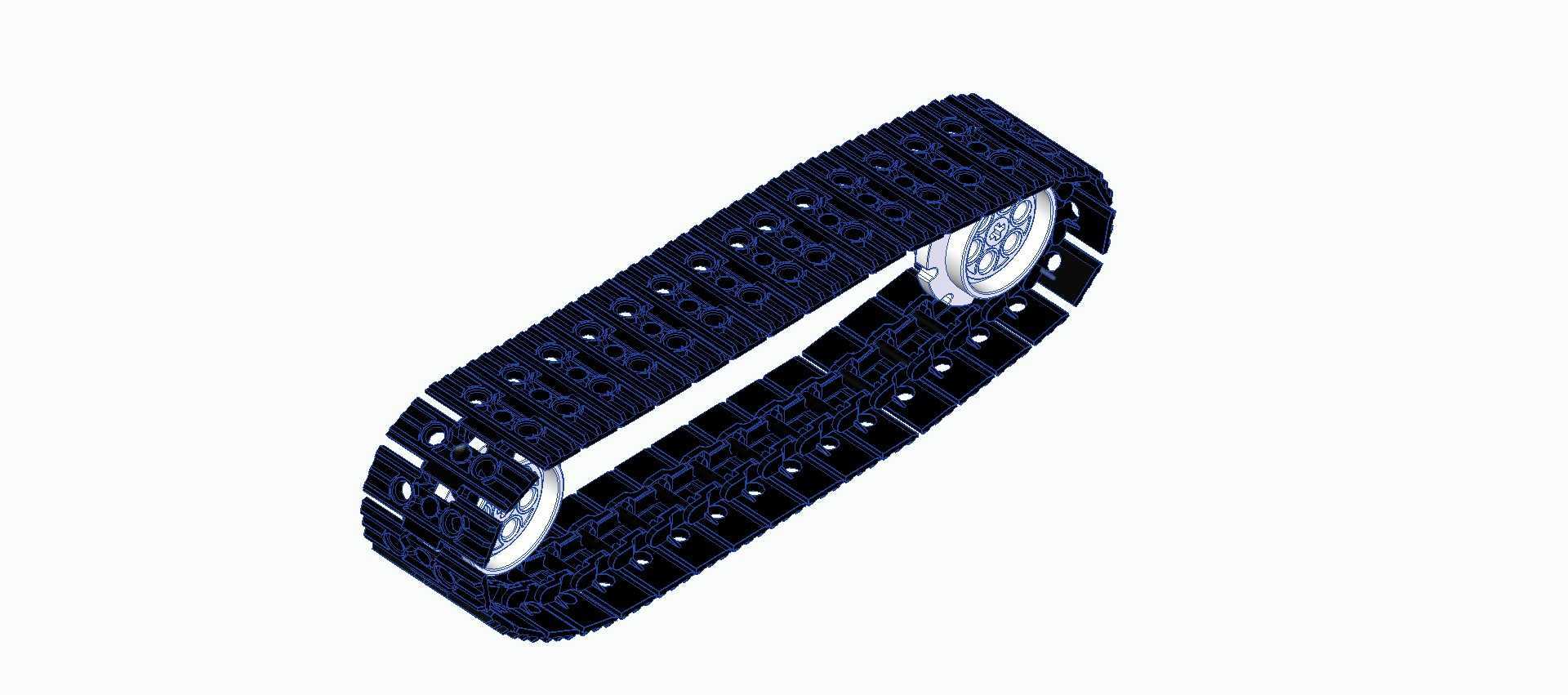

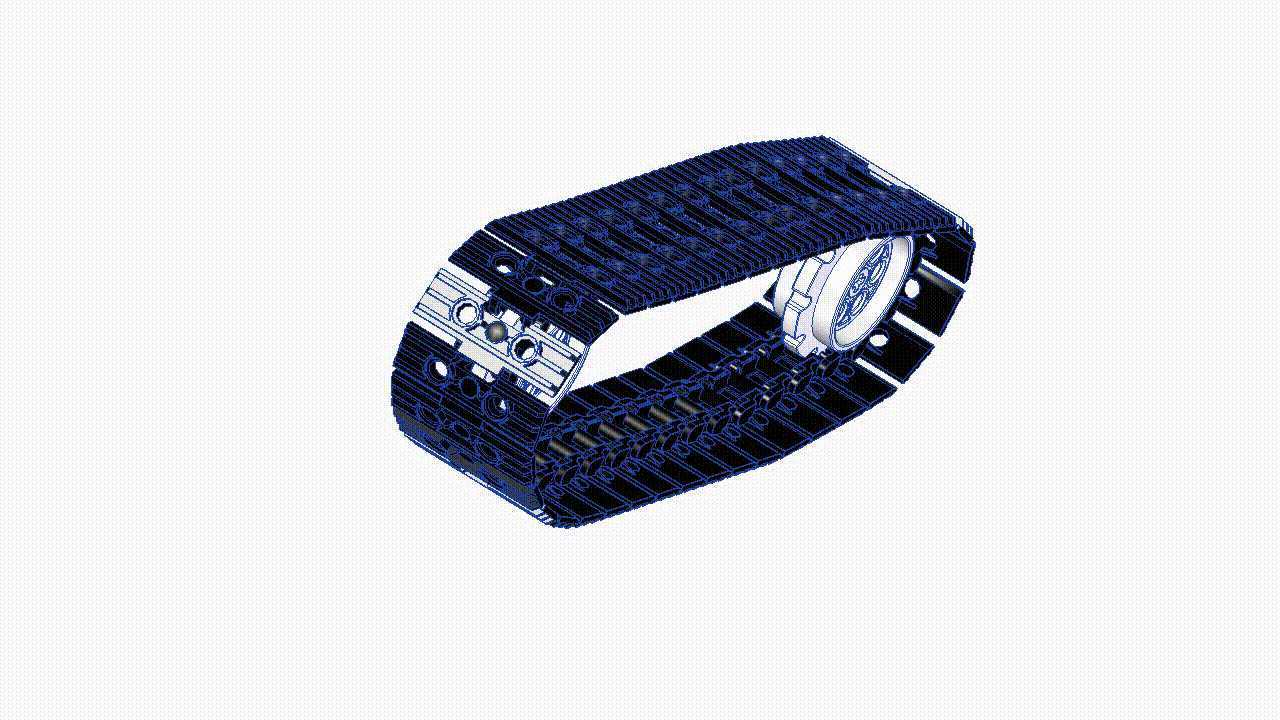

乐高42065套装配套履带轨道结构

这类履带轨道结构是积木遥控机械套装里的核心行走传动部件，主要应用在积木拼搭的越野车辆、工程作业车辆模型上，用来替代普通轮式结构提升模型在复杂模拟地形上的通过能力，还原真实履带式工程设备的行走逻辑。从实际使用场景来看，该结构需要同时满足积木拼插的快装特性、传动过程中的啮合精度，以及履带环往复运转时的顺滑度，不能出现卡滞、跳齿或者履带脱轨的问题。

设计层面首先要匹配对应套装内驱动轮的齿形参数，履带内侧的啮合凹槽需要和驱动轮的轮齿完全贴合，每一节履带单元的铰接间隙控制在合理范围，既不能因为间隙过小导致履带弯折阻力过大，增加驱动电机的负载，也不能因为间隙过大造成履带环整体松垮，在转向或者越障模拟动作中出现脱齿。整个履带环由多节结构一致的履带单元拼接而成，单节履带单元外侧做了模拟真实工程履带的防滑纹路，用来提升模型在光滑桌面或者模拟沙盘地形上的抓附表现，内侧的定位凸台刚好卡入负重轮的导向槽内，限制履带横向的窜动余量，保证运转过程中履带始终沿着负重轮的轨迹行进。

从安装边界来看，单节履带单元的拼接卡扣采用标准的积木拼插公差，和同系列的积木零件具备完全的互换性，用户可以根据自身拼搭需求增减履带单元的数量，调整履带环的整体周长，适配不同轴距的模型底盘设计。履带单元之间的铰接轴做了限位结构，拼接完成后不会出现轴向松脱的问题，反复弯折运转也不会出现卡扣断裂的情况，兼顾了拼搭的便捷性和长期使用的结构强度。驱动轮的安装位匹配套装内的标准十字轴接口，可以直接和动力组的输出轴连接，不需要额外做转接结构，负重轮的安装孔位也对应标准的积木销钉尺寸，能够快速固定在模型底盘的对应梁架上。

功能特性上，该履带结构除了基础的行走传动功能，还可以通过调整履带的张紧度来适配不同的模拟工况，张紧结构通过调整导向轮的安装位置实现，张紧力调整到合适区间时，履带运转的阻力最小，动力传输的损耗也最低，能够让模型在有限的电池动力下获得更长的续航和更稳定的动力输出。和普通的轮式行走结构相比，这种履带轨道的接地面积更大，单位面积的压力更小，在模拟松软沙地、泥泞路面的场景时不容易出现下陷的问题，能够还原真实履带设备的越障逻辑，在跨越小型障碍的时候，履带可以包裹住障碍边缘，提供足够的抓附力带动模型前行。

在实际建模过程中，需要重点关注每一节履带单元的铰接同轴度，所有铰接孔的中心距必须保持一致，否则拼接成完整履带环之后会出现运转卡顿的问题，履带外侧的防滑纹路做了等比例的细节还原，同时做了适当的圆角处理，避免尖锐边角在拼搭过程中造成划伤。整个履带环闭合之后的形位公差需要控制在合理范围，运转过程中不能出现周期性的跳动，否则会和底盘的其他结构产生干涉。另外，履带单元的壁厚设计也经过反复验证，在保证结构强度的前提下尽可能减少材料用量，降低单节零件的重量，减少整个行走机构的转动惯量，让动力响应更加灵敏。
