DIY等离子割炬内部结构三维建模设计

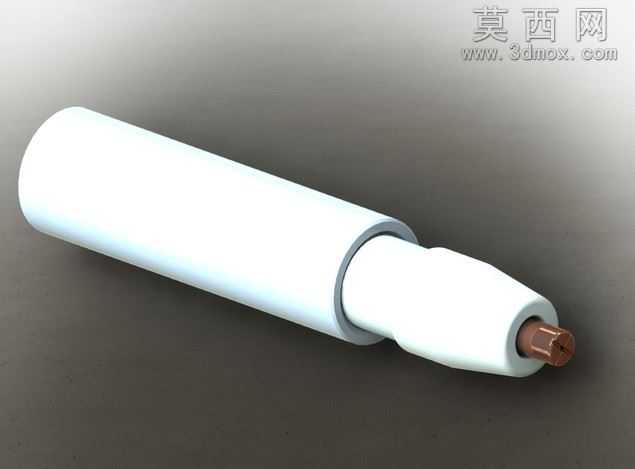

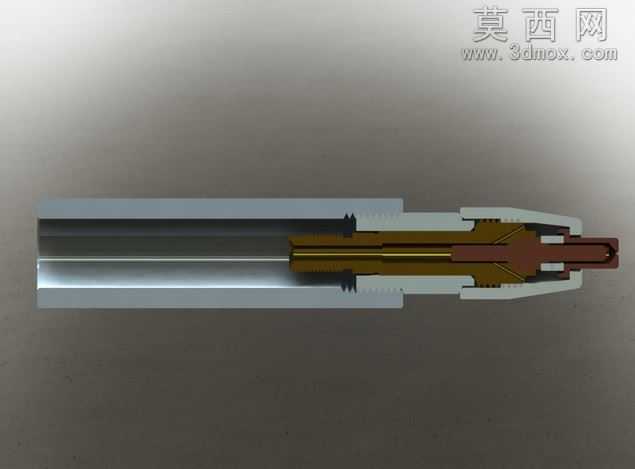

本作品为DIY等离子割炬的三维建模成果，建模过程依托SolidWorks平台完成，采用自底向上的装配设计思路，先逐一完成割炬各组成零件的独立建模，再按照实际装配逻辑完成整体组装，完整还原了等离子割炬的内部构造与外部轮廓。建模阶段针对割炬的核心功能部件做了精细化处理：从割炬尾部的进气连接段、中部的电极固定与气路导流结构，到头部的喷嘴与保护帽组件，每一处零件的尺寸都参考实际DIY加工的适配参数设定，对内部的气道走向、电极安装位、绝缘件的配合间隙都做了精准的结构还原，确保模型的装配关系完全符合实际加工装配的逻辑，不存在干涉错位的问题。材质渲染阶段针对不同零件的材质属性做了区分设置：金属导电部件采用哑光金属铜、镀铬钢的材质参数，还原金属部件的质感与反光特性；绝缘密封部件采用耐高温工程塑料的哑光灰材质，区分不同功能的零件；外壳握持段做了防滑纹理的细节建模，搭配磨砂质感的材质渲染，让整体模型的视觉呈现更贴近实物的真实质感。设计思路上围绕DIY自制的实用需求展开，在保证割炬核心气路、电路结构完整可用的前提下，简化了部分工业级割炬的复杂冗余结构，降低DIY加工的难度，所有零件的结构都适配常见的机加工与3D打印加工方式，方便爱好者参照模型完成实物制作。模型同时完成了剖面视图的渲染设置，可直观展示割炬内部的气流通道与零件装配层级，清晰呈现等离子割炬从进气到电弧喷出端的完整结构逻辑，帮助理解等离子切割设备的工作原理，既可以作为DIY制作的加工参考，也可作为相关设备原理学习的直观演示模型。
