阀块用多孔铰接式机械连接构件

这类多孔铰接构件主要应用在工业流体控制回路的阀组集成区域，是阀块与外部执行元件、管路辅件之间实现动力传递与位置固定的核心连接部件，在液压阀站、气动控制单元、工艺管路阀组的装配场景中十分常见。从实际使用场景来看，这类构件需要同时承担多向载荷传递、安装位置校准、相邻部件铰接摆动的功能，在阀块周边空间紧凑、管路排布密集的安装环境下，能够替代多组独立的转接件，减少装配环节的零件数量，降低累计装配误差。

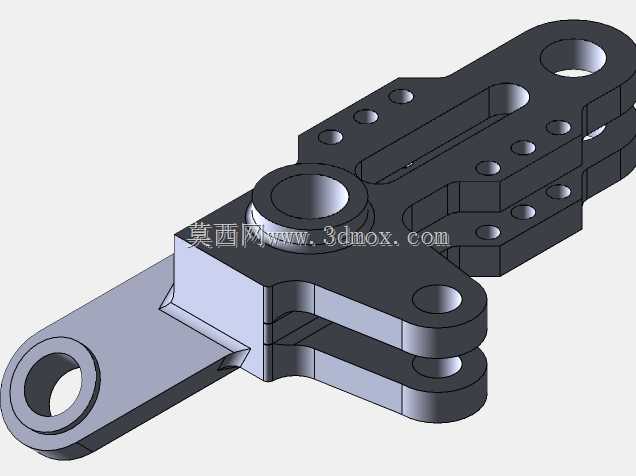

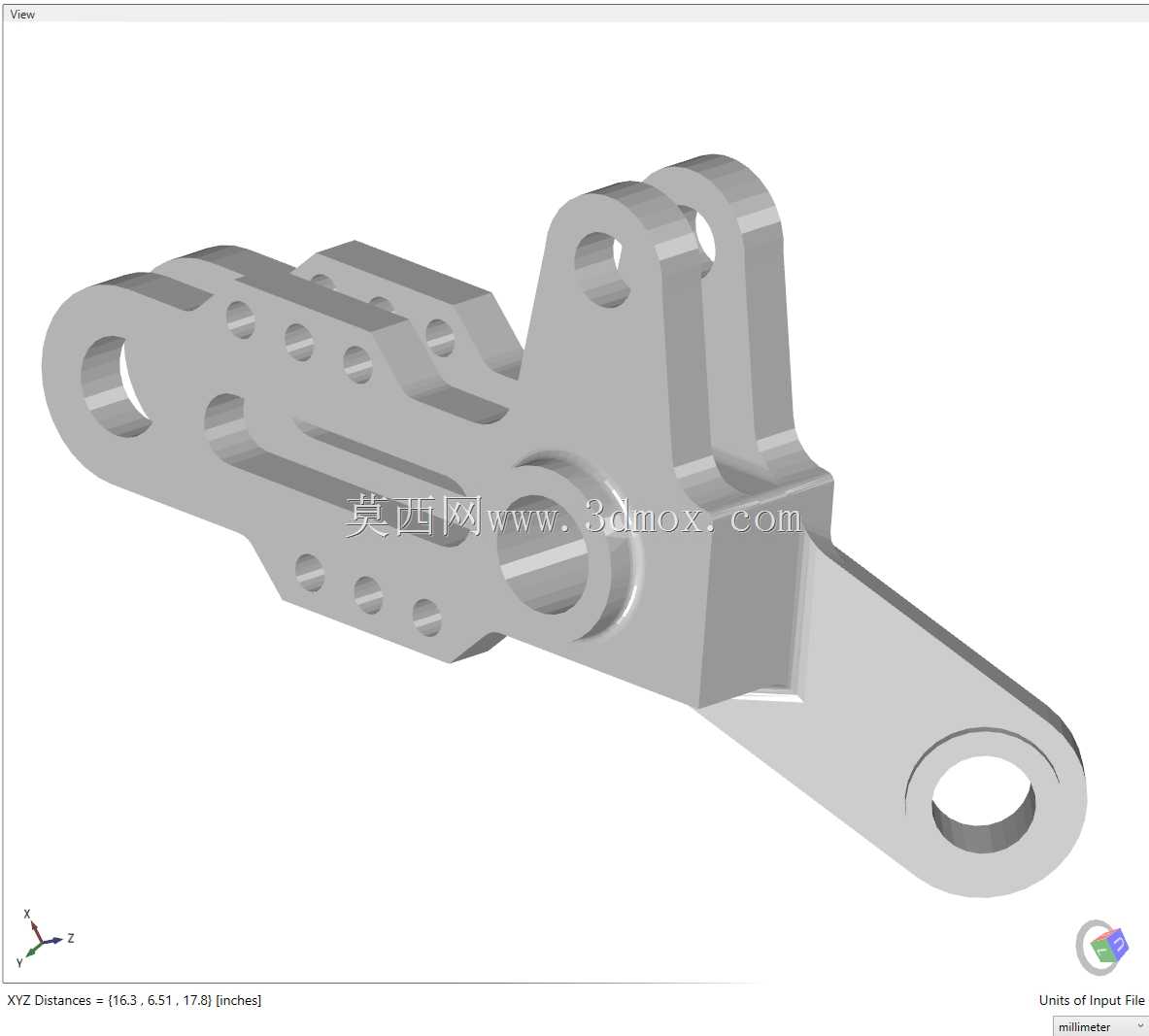

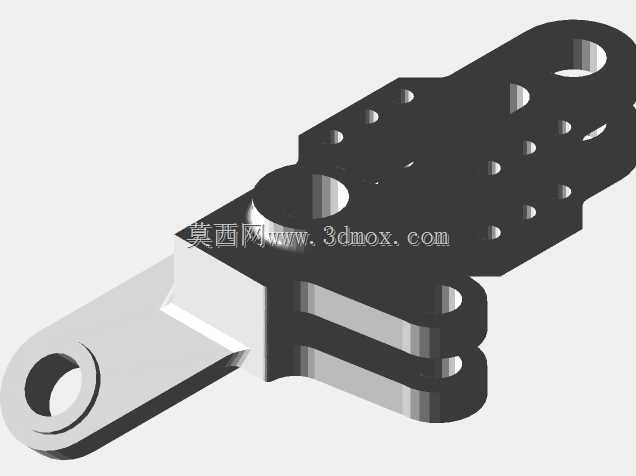

从功能特性上看，构件主体采用长条形延展式结构，一侧排布多组等距安装孔位，可根据实际装配需求选择对应孔位完成与阀块安装面的固定，孔位的间距公差控制在±0.02mm范围内，能够保证与阀块表面预装螺柱的精准对位，避免强行装配带来的阀块密封面形变问题。构件中部设置大直径铰接通孔，孔壁做了同轴度公差约束，可与阀组的驱动摆轴配合，实现绕轴的定角度摆动，摆动过程中构件的形位公差能够保证与轴的配合间隙均匀，不会出现卡滞、偏磨的问题。构件延伸出的单耳结构端部设置连接孔，用于和外部的拨杆、连杆或者管路固定夹连接，将阀块内部阀芯的动作位移传递到外部触发机构，或是为外部管路提供稳定的支撑点位，避免管路振动传递到阀块密封位置造成泄漏。

设计过程中首先考虑的是阀块周边的安装边界约束，这类构件的安装空间通常被阀块本体、相邻管路、接线槽位限制，因此整体轮廓做了多处切边处理，在保证结构强度的前提下尽可能压缩非功能区域的体积，避免装配时与周边部件发生干涉。主体的厚度根据铰接部位的载荷需求设定，中部铰接孔周边做了局部加厚处理，提升孔壁的抗挤压能力，应对频繁摆动带来的接触应力；多孔排布的一侧做了等强度的减材凹槽设计，在不降低整体抗弯强度的前提下减少零件自重，降低摆动过程中的惯性冲击，提升阀组动作的响应速度。所有孔位的边缘都做了倒角处理，既可以去除机加工产生的毛刺，也能在装配时为紧固件、铰接轴提供导入导向，提升装配效率。

安装边界方面，构件的总长度适配常规通径10-16mm阀块的侧面安装空间，安装后铰接孔的中心高度与阀块阀芯驱动轴的中心高度保持一致，延伸臂的摆动范围覆盖阀组的全行程动作区间，不会在阀芯全开、全关位置与阀块表面的其他凸起部件发生碰撞。多孔侧的安装孔采用沉孔设计，紧固件安装后头部不会突出构件表面，避免突出部位剐蹭周边的管路保温层或者接线外皮。铰接孔的内径尺寸适配标准直径的铰接销轴，可直接选用市售标准销轴完成装配，无需额外定制连接件，降低后期维护的配件成本。构件表面的平面度公差控制在0.03mm以内，与阀块安装面贴合时能够保证接触面积超过85%，避免局部应力集中导致的构件变形，长期往复动作下也不会出现连接松动的问题。

在实际工况适配中，这类构件的结构设计兼顾了刚性与韧性，当阀组动作产生瞬时冲击载荷时，延伸臂的微形变能够吸收部分冲击能量，减少冲击直接传递到阀块本体造成的内部密封件损伤。多组预留孔位的设计也为现场装配调整提供了便利，当现场管路排布需要调整连接位置时，无需重新加工构件，只需更换对应的安装孔位即可完成位置微调，适配现场复杂的装配条件。
