阀门阀块用异形连接支撑加工零件

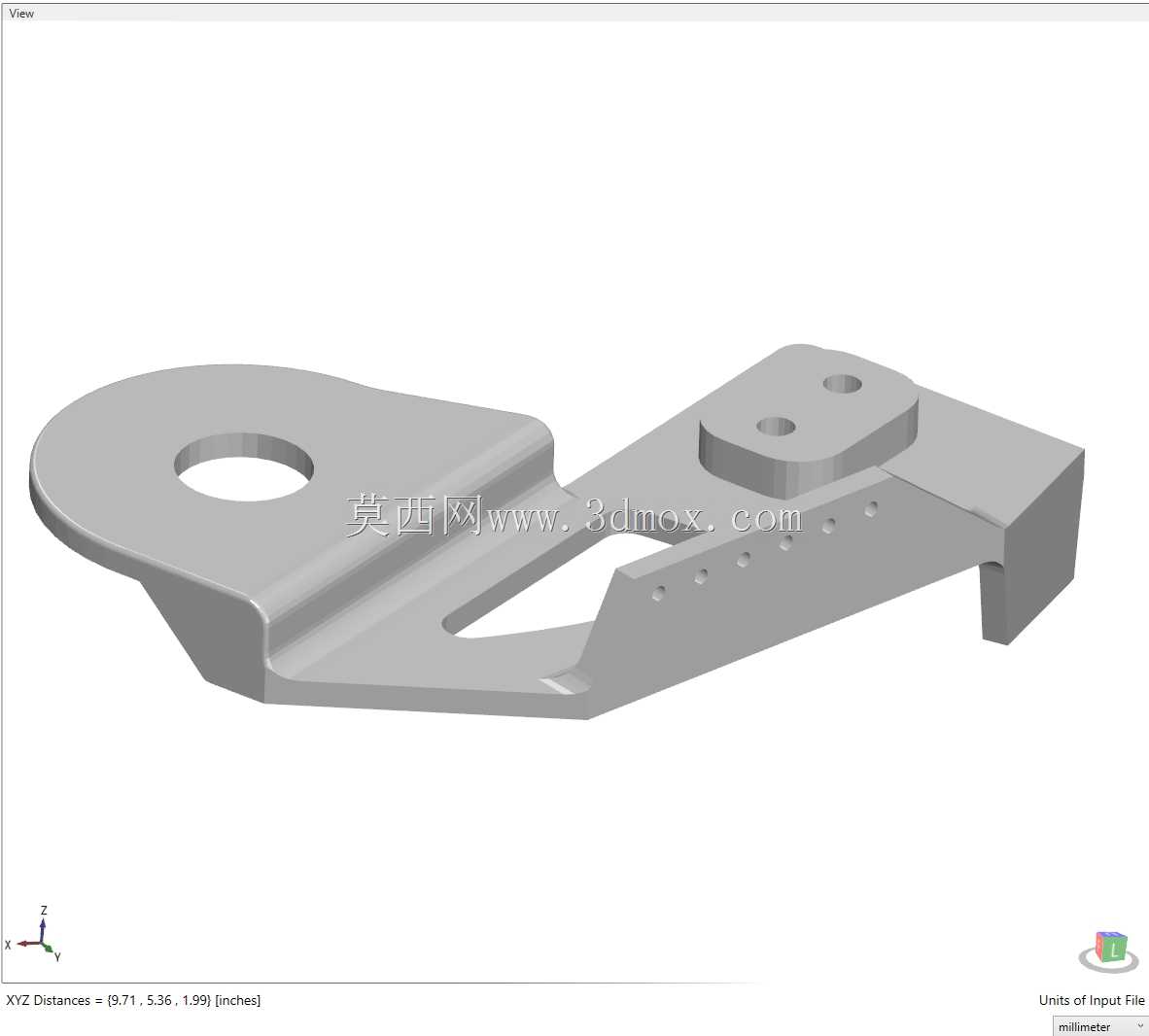

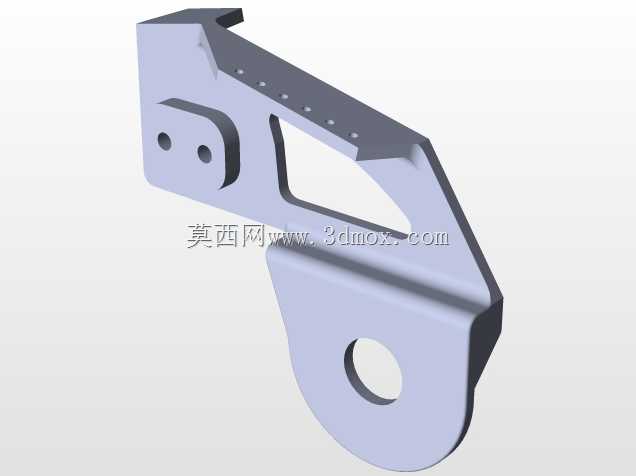

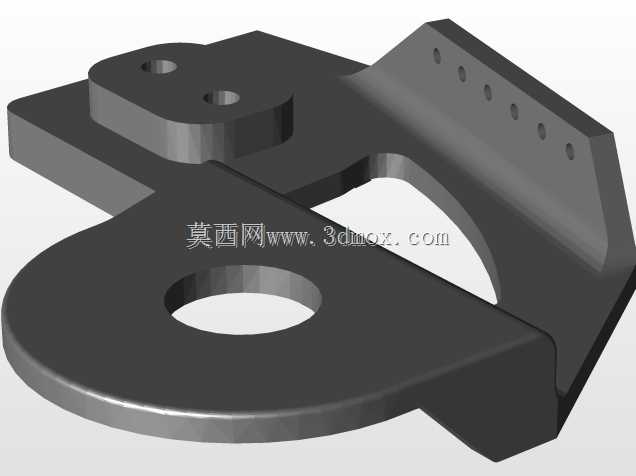

　　该零件属于阀门阀块组件内的异形连接支撑构件，主要应用在工业流体控制管路的阀组集成安装场景中，承担阀块与相邻管路构件、安装基座之间的连接定位与载荷传递作用，在液压阀组、工业流体控制阀岛的集成装配环节中，这类异形支撑件是保障阀块安装精度、抵消管路振动应力的关键结构件。从实际使用场景来看，这类零件多安装在阀组的侧部连接位置，一端通过带孔的耳板结构与安装基座或者管路支架实现铰接或者螺栓紧固，另一端的凸台结构则与阀块本体的对应安装面贴合，通过凸台上的两个定位孔实现与阀块的精准定位，避免阀块在长期受流体压力脉动、管路振动影响下出现位置偏移，进而导致密封面泄漏、连接螺栓疲劳断裂的问题。在设计思路上，该零件采用了折弯式的异形钣金类结构形态，主体通过板材冲压折弯成型后再进行安装面的机加工，兼顾了结构强度与轻量化的需求，主体板身开设的三角形镂空结构，并非单纯的减重设计，在实际装配场景中，该镂空位置可以避让阀块上伸出的管路接头、传感器接线端，避免安装过程中出现结构干涉，同时镂空结构也能减少零件与阀块本体的接触面积，降低阀块工作过程中热量向安装基座传递的效率，在部分带温控要求的流体阀组应用中，这种结构还能减少热传导带来的定位精度偏差。

　　从安装边界来看，零件一端的单耳安装孔为主要的承载连接位，孔位的公差设计需要匹配对应规格的连接螺栓或者铰接销轴，孔边做了倒角处理，既方便安装时的销轴导入，也能减少应力集中导致的孔边开裂问题；另一端的凸台结构高出主体板面一定高度，两个安装孔的孔位同轴度、凸台安装面的平面度都有较高的精度要求，装配时凸台端面需要完全贴合阀块的对应安装面，避免出现间隙导致的连接松动。零件主体的折弯角度经过精准计算，能够让安装后的阀块与基座之间预留出足够的管路布线空间，板身侧面分布的多个小孔为工艺定位孔，在零件冲压、机加工、表面处理的全流程中，这些孔位可以作为工装装夹的定位基准，保障各工序的加工精度一致性。

　　在功能特性方面，该零件的结构形态完全适配对应阀块的安装空间，没有多余的外凸结构，能够在紧凑的阀组安装空间内完成装配，不会与相邻的阀组构件、管路产生干涉；折弯形成的加强筋结构提升了零件整体的抗弯折强度，在承受阀块重量、管路振动载荷、流体压力冲击的复合工况下，不会出现明显的形变，能够长期保持连接定位的精度。不同于标准的平直支架类零件，这种异形结构的支撑件需要完全匹配对应阀块的安装接口与周边空间，建模过程中需要充分考虑折弯工艺的回弹量、机加工工序的装夹余量，同时还要兼顾装配时的操作空间，比如凸台位置的安装孔周边预留了足够的扳手操作空间，方便现场装配时的螺栓紧固作业。

　　在实际的阀组装配场景中，这类零件的安装精度会直接影响整个阀组的装配公差累积，如果零件的折弯角度偏差、安装孔位偏移，会导致阀块安装后出现位置错位，进而影响相邻管路的对接精度，严重时甚至会导致管路密封失效，因此在设计建模阶段，就需要对零件的各安装基准、形位公差进行合理的定义，同时充分考虑加工工艺的可行性，避免出现设计结构无法通过常规冲压、机加工工艺实现的问题。零件的整体结构没有复杂的曲面特征，所有的折弯转角都采用了适配板材厚度的圆角过渡，既避免了折弯过程中出现板材开裂的问题，也减少了应力集中点，提升了零件在长期交变载荷下的疲劳强度。
