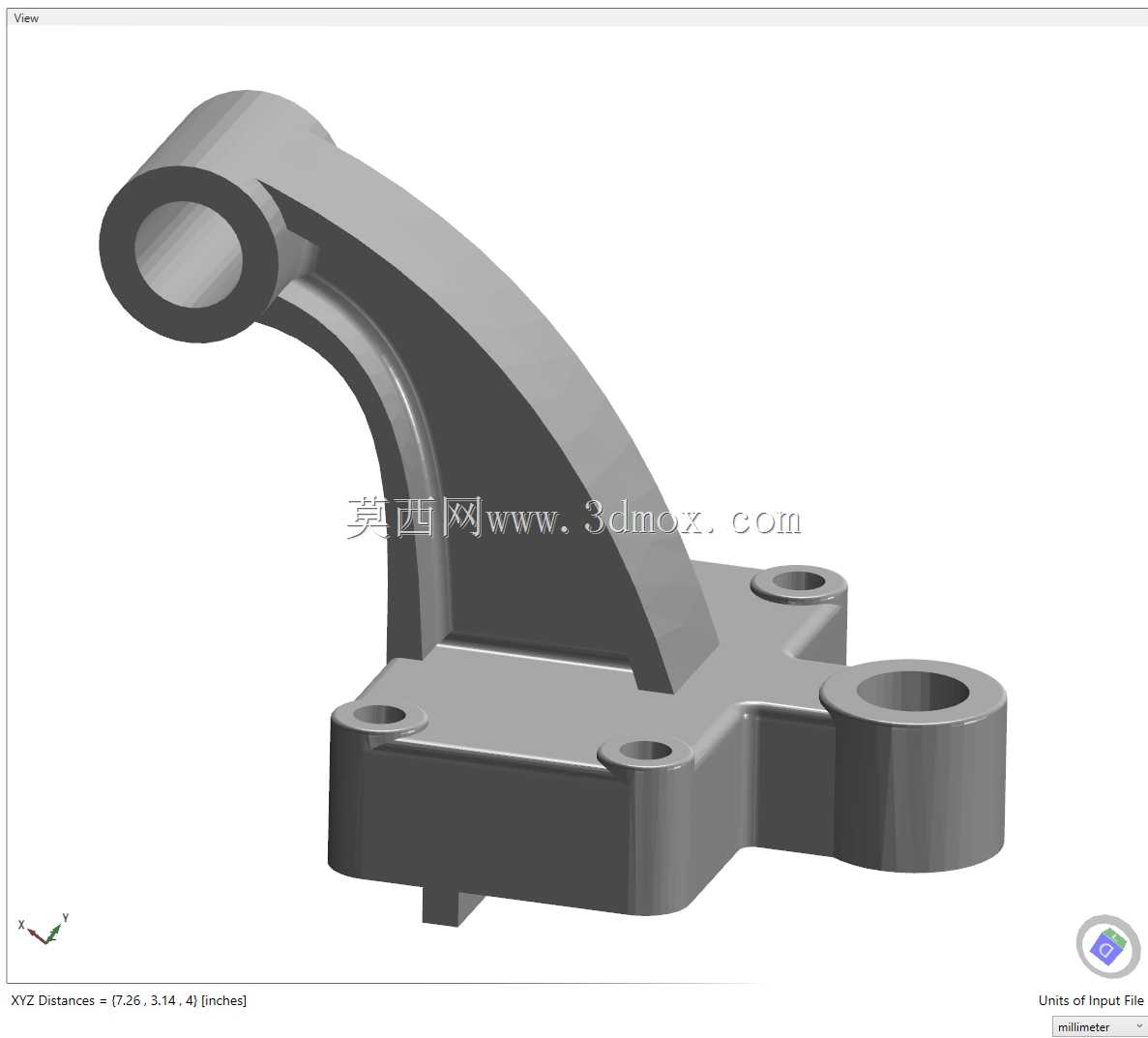

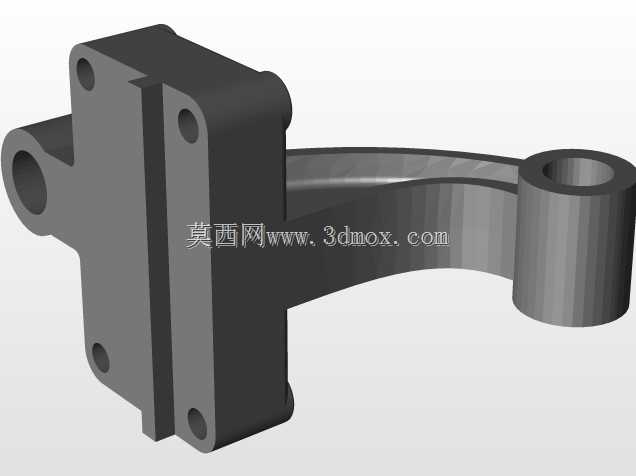

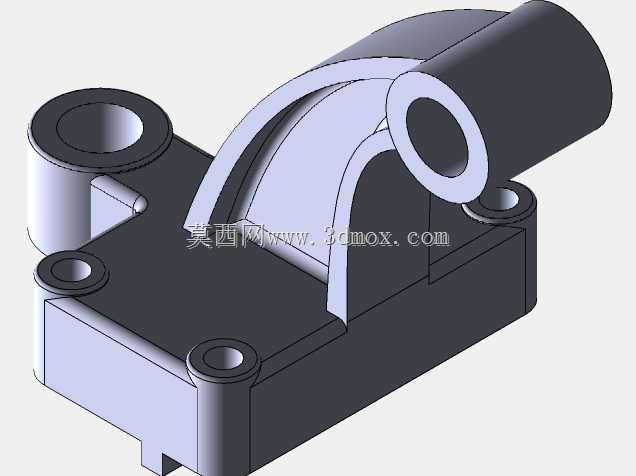

该构件属于阀类设备配套的支撑连接类零件,主要应用在工业流体控制管路的阀组集成安装场景中,承担阀块与外部安装基面的连接承载、管路走向避让的核心作用,常见于液压阀组、气动控制阀岛的安装工位,用来抵消阀块工作时的管路振动应力,避免阀件安装螺栓受交变载荷出现疲劳断裂。从结构功能来看,零件上部的带孔筒状结构为铰接配合位,内孔可穿装销轴或连接轴,与阀组的操作摆臂、驱动连杆形成转动副,孔壁的加工精度需满足H7级公差要求,保证铰接转动时无卡滞、径向窜动量控制在0.02mm以内;下部的带安装孔法兰底座为固定承载面,四个分布在底座边角的通孔用于穿装内六角螺栓,可将整个构件锁紧在设备安装面板或阀块基座上,底座底面的平面度要求控制在0.015mm以内,保证安装后无翘曲,避免应力集中导致的底座变形。
中间的弯臂连接段采用变截面圆弧过渡设计,没有尖锐的应力集中棱角,在保证结构刚度的前提下尽可能去除了非承载区域的多余材料,既降低了零件整体重量,也能在阀组受到侧向冲击载荷时,通过弯臂的微小弹性形变吸收部分冲击能量,避免刚性连接导致的阀件接口开裂。设计过程中优先考虑了安装边界的适配性:底座的安装孔位间距匹配常规通径6mm、10mm阀块的标准安装孔距,不需要额外加工转接板即可直接适配市面主流的板式安装阀件;上部铰接孔的中心高度经过尺寸校核,安装后铰接点与阀件驱动端的中心距偏差不超过0.1mm,保证连杆传动时的力传递效率,不会出现传动卡滞或额外的侧向分力。
弯臂的外轮廓做了15°的倾角避让设计,安装后不会与相邻的管路接头、传感器安装位产生空间干涉,在紧凑的阀组安装空间内可最大化利用有限的装配位置。零件的壁厚设计遵循等强度原则,底座承载区域壁厚为8mm,弯臂过渡段壁厚从6mm渐变至4mm,上部铰接筒的壁厚为5mm,在满足1.5倍额定载荷的强度要求下,整体重量比等壁厚设计降低了22%,适合批量加工生产。从实际使用场景来看,该构件不仅可用于固定式阀组的安装支撑,也可适配需要手动操作的截止阀、换向阀的操作机构连接,上部铰接位可连接操作手柄的传动连杆,底座固定在阀体上,弯臂的弧形结构可避开阀体上的流体进出口,保证操作手柄的转动行程不受阻挡。
加工时底座的安装孔与上部铰接孔的位置度公差控制在φ0.05mm以内,保证装配后连杆的传动同轴度,减少转动过程中的磨损,延长构件的使用寿命。零件的所有棱边都做了R0.5mm的倒角处理,既避免加工毛刺划伤装配人员,也能减少应力集中点,提升零件的抗疲劳性能。在阀组运行过程中,管路内流体压力波动会产生持续的微幅振动,该构件的弯臂结构可将振动能量分散到整个连接段,避免振动直接传递到安装螺栓处,有效降低螺栓松动的概率,提升阀组运行的稳定性。
