齿轮元素4M社区纪念奖杯创意结构设计

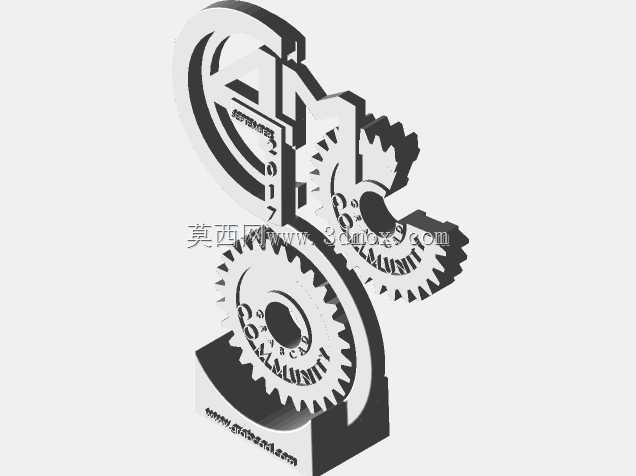

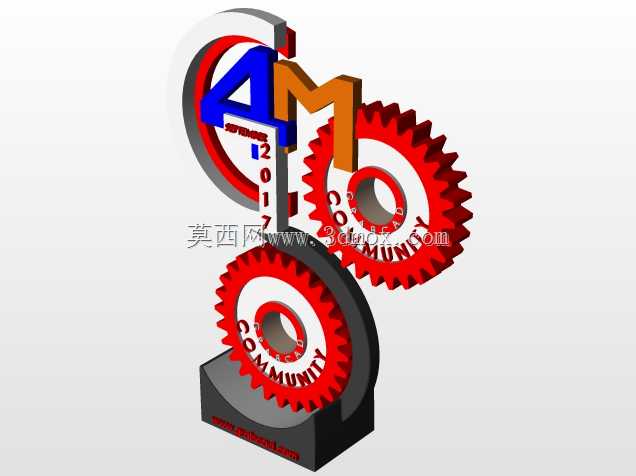

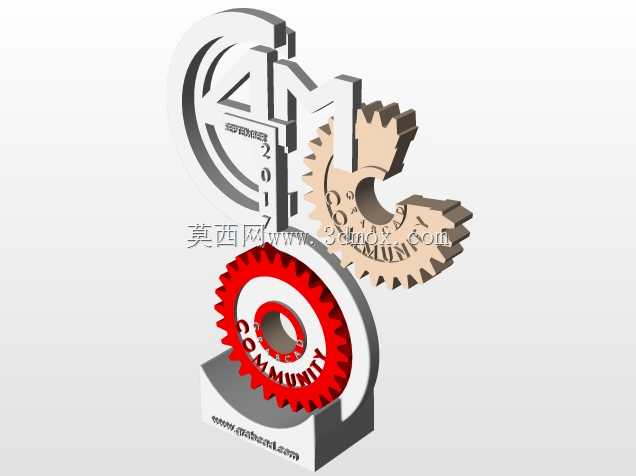

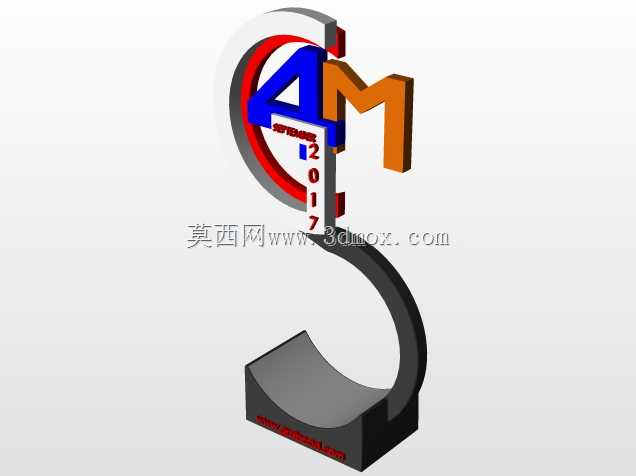

这款纪念奖杯的结构设计核心围绕齿轮传动元素展开，整体造型将数字标识与机械传动部件做了一体化融合，没有采用传统奖杯的杯状托举结构，而是用两个不同直径的渐开线圆柱直齿轮作为核心视觉支撑件，搭配立体数字字符形成错落的视觉层次。从实际应用场景来看，这类定制化纪念摆件多用于工程社区的里程碑纪念、行业赛事颁奖、企业技术团队纪念等场合，区别于常规的水晶、树脂奖杯，机械元素的融入更贴合工程领域从业者的职业属性，放置在办公桌面、展厅展柜时，既能作为荣誉标识，也能直观传递机械设计的行业特质。

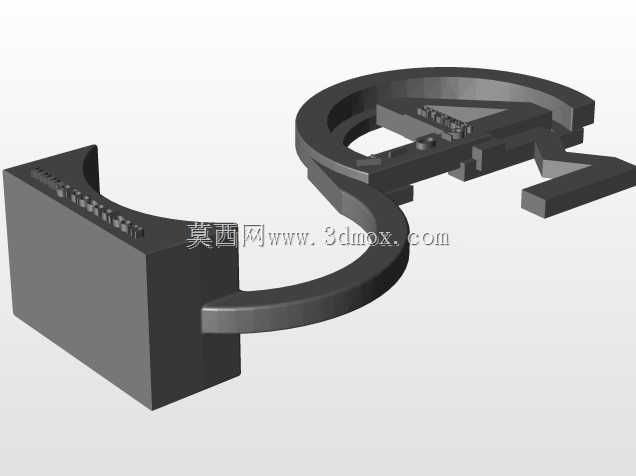

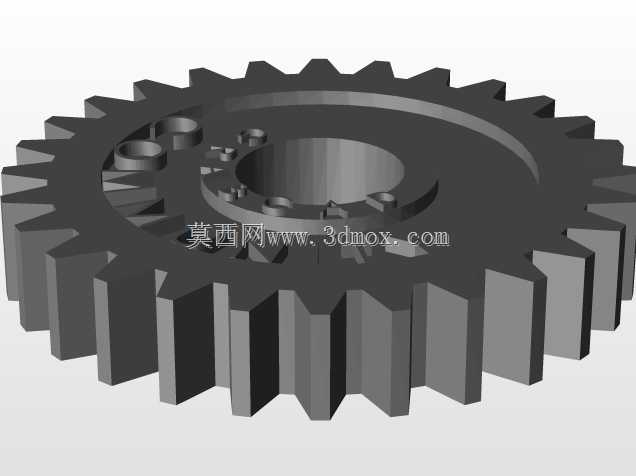

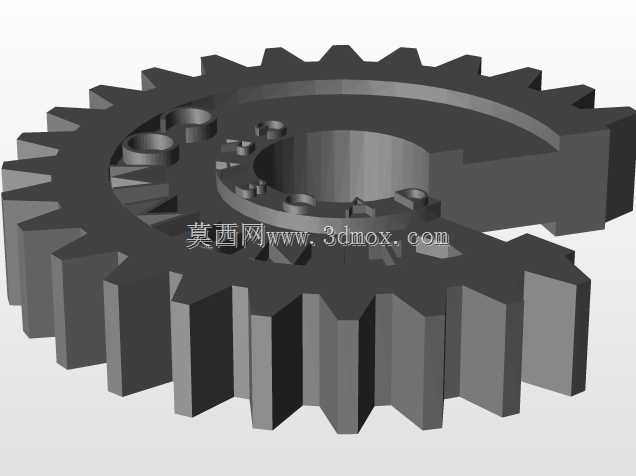

在功能特性上，该结构没有设置额外的活动传动部件，所有齿轮与数字标识均为固定连接，整体采用一体化支撑结构，底部设置平整的矩形安装基座，基座底面做平面度处理，可直接放置在水平台面上，无需额外固定件，整体重心落在下部大直径齿轮的中心轴线上，经重心校核后，放置状态下的抗倾覆角度可达15度，日常摆放不会出现倾倒问题。上部的小直径齿轮与立体数字字符做嵌套连接，数字字符的壁厚设置为3mm，边缘做R0.5的圆角处理，避免锐边划伤，齿轮的齿形参数参考标准模数1.5的直齿轮参数做等比例缩放，齿顶圆、齿根圆的轮廓精度控制在±0.1mm，既保证视觉上的齿轮辨识度，也不会因齿形过锐造成安全隐患。

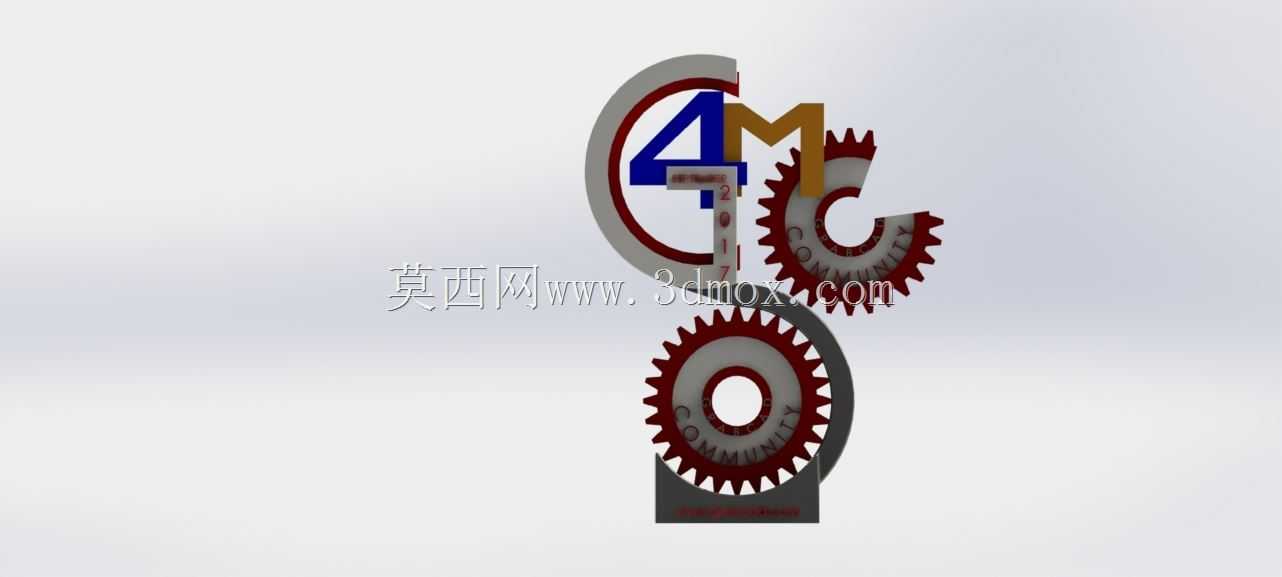

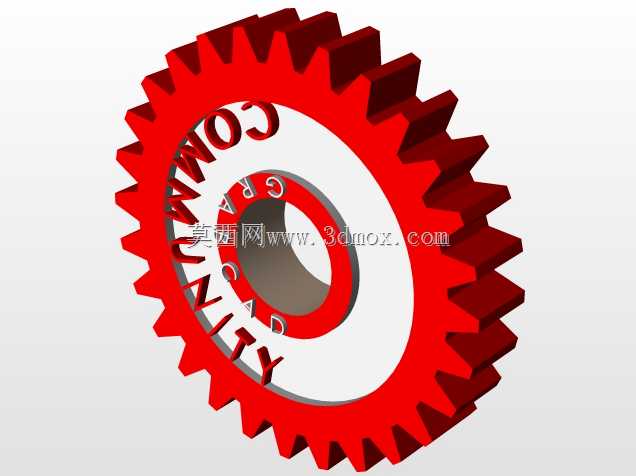

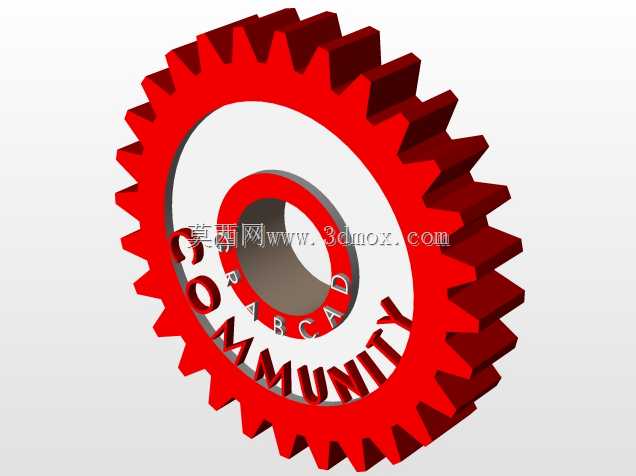

设计思路上，最初的方案曾考虑采用三个齿轮的多级传动布局，但经结构稳定性校核后，发现三层结构会导致整体重心上移，摆放稳定性不足，因此调整为上下两个齿轮的垂直布局，下部齿轮直径设置为上部齿轮的1.6倍，既形成视觉上的大小对比，也将整体重心下压，提升放置稳定性。数字标识的造型没有采用平面粘贴的方式，而是做了8mm厚度的立体拉伸，与齿轮的侧面做嵌入式连接，连接位置设置2mm深度的定位卡槽，装配时可直接卡接定位，减少粘接或焊接的定位偏差。齿轮表面的字符标识采用凹刻处理，凹刻深度0.3mm，后续做填色处理时不会因日常擦拭出现掉色问题，整体外轮廓的最大宽度控制在120mm，最大高度控制在180mm，基座尺寸设置为60mm*40mm，这个尺寸边界既保证了摆件的视觉存在感，也不会占用过多桌面空间，适配常规的办公桌、展示架的摆放空间要求。

从结构工艺性来看，该模型如果采用金属3D打印制作，可直接实现一体化成型，无需额外装配，打印时的支撑结构主要设置在齿轮的下侧齿面位置，后期去除支撑后做简单的喷砂处理即可获得均匀的金属质感表面；如果采用机加工方式制作，可将结构拆分为基座、下部齿轮、上部齿轮、数字标识四个独立零件，分别采用铝合金或不锈钢材料铣削加工后，通过定位销与结构胶组装，组装后的整体形位公差可控制在0.2mm以内，满足展示类摆件的精度要求。齿轮的齿面没有做传动载荷的强度设计，仅作为造型元素使用，因此齿根厚度不需要按传动齿轮的强度要求计算，只需保证加工过程中不会出现断齿即可，齿根圆角设置为R0.3，有效避免加工应力集中导致的齿部缺损。整体结构没有设置薄壁易损部位，最薄的壁厚位置为数字字符的边缘，厚度不小于2mm，日常搬运、摆放过程中不会出现磕碰变形的问题，适合作为长期摆放的纪念类工艺摆件。
