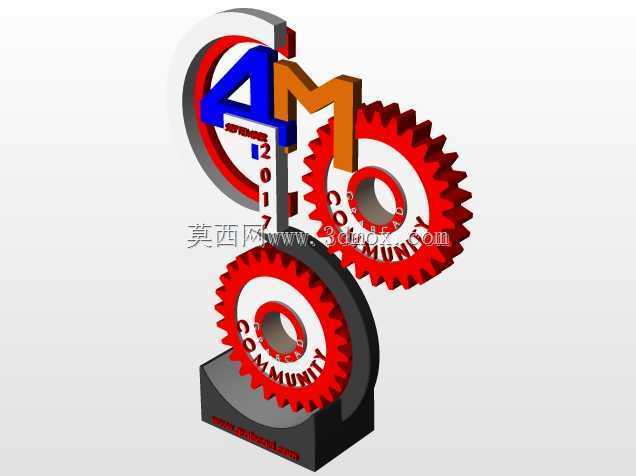

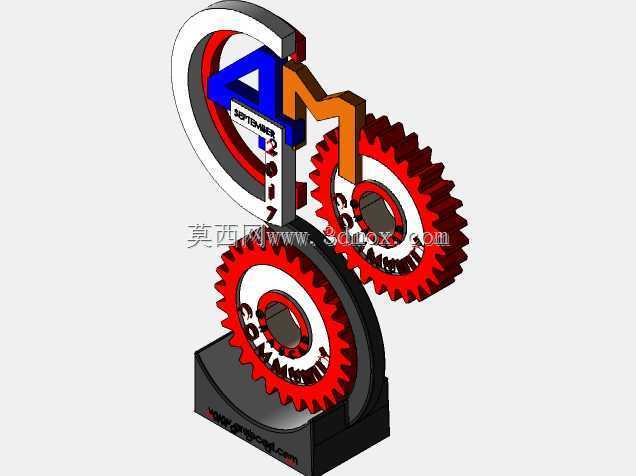

GRABCAD四百万会员纪念齿轮奖杯设计

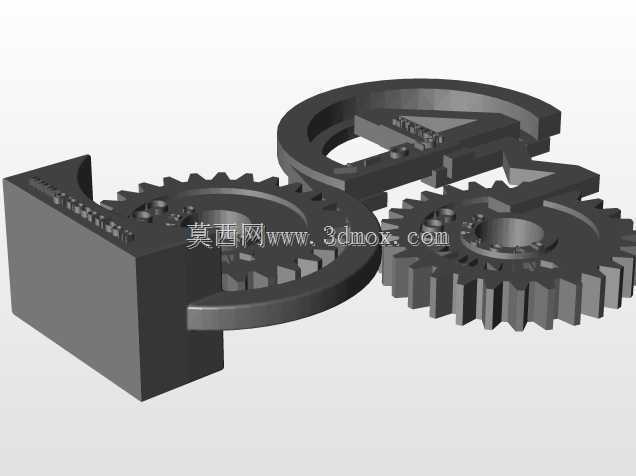

　　这款纪念奖杯的核心结构采用渐开线圆柱齿轮作为视觉主体，齿轮参数选取标准模数1.5、压力角20度的通用规格，齿顶圆直径62mm，齿根圆直径47mm，两个齿轮的中心距控制在78mm，既保证啮合传动的视觉合理性，也适配整体摆件的尺寸比例，不会出现齿形干涉或者视觉上的疏密失衡。齿轮部分的齿面做了0.2mm的倒角处理，避免锐边带来的加工风险，同时让金属质感渲染下的轮廓更柔和，不会出现过于生硬的光影断层。支撑两个齿轮的S型曲面支架采用3mm壁厚的钣金折弯逻辑建模，曲面过渡处的圆角半径统一为5mm，和齿轮的安装轴采用间隙0.1mm的轴孔配合，轴端做1mm的卡簧槽结构，实际打样时可以直接用标准卡簧固定齿轮，不需要额外粘接，

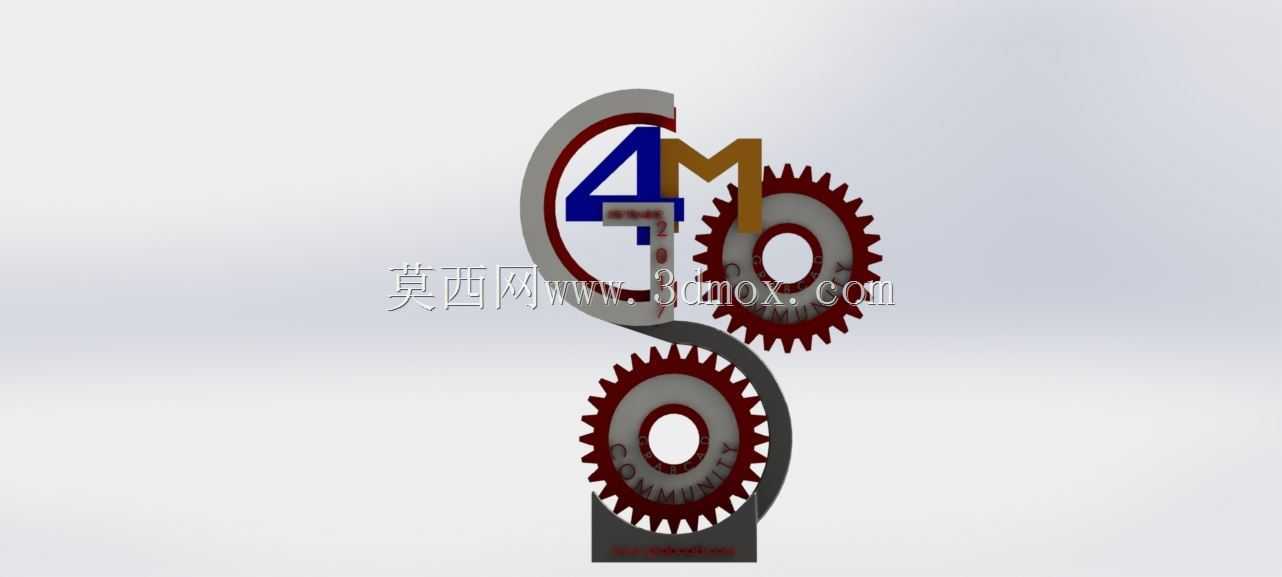

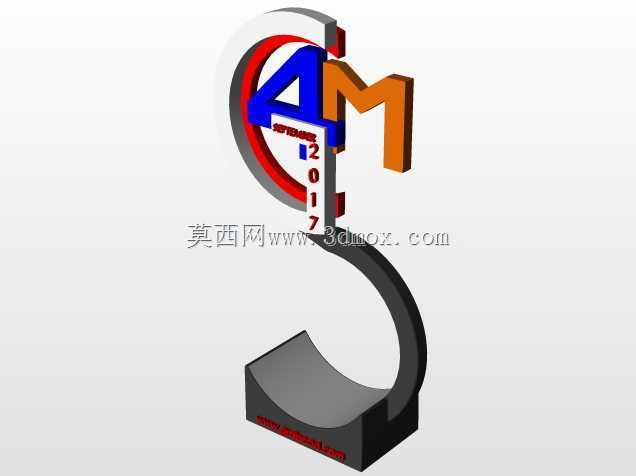

　　方便后期拆解更换不同配色的齿轮件。顶部的4M标识采用分体式嵌装结构，数字4和字母M的厚度为8mm，和后方的C型半圆环采用0.05mm的过盈配合，组装时可以直接压入固定，不需要额外紧固件，C型环的内径为45mm，刚好和上方齿轮的齿根圆形成视觉上的嵌套关系，不会遮挡齿轮的齿形轮廓。整体摆件的底座采用50mm见方、厚度10mm的平板结构，底部预留四个直径3mm、深度2mm的防滑垫安装槽，实际摆放时可以粘贴硅胶防滑垫，避免在光滑桌面滑动，底座和S型支架的连接采用两个M3的内六角螺钉固定，支架底部做了和底座贴合的平面，保证安装后整体垂直度误差不超过0.2度，不会出现摆放歪斜的问题。从应用场景来看，

　　这类机械主题的纪念摆件主要用于工程社区的活动纪念、机械行业展会的伴手礼、机械类院校的竞赛奖品，和普通的树脂奖杯不同，这款结构所有零件都具备实际可加工性，不管是采用3D打印做小批量定制，还是采用金属切削做高端版本，都不需要额外修改模型结构。设计过程中特意规避了不必要的复杂曲面，所有曲面都可以通过三轴铣床加工完成，不需要五轴设备，能有效控制打样和批量生产的成本，齿轮部分虽然是装饰作用，但严格按照机械设计的齿轮参数建模，齿形的渐开线轮廓完全符合传动标准，甚至可以在调整中心距后实现真实的啮合转动，让静态的摆件具备一定的互动性。标识部分的字符比例经过多次调整，数字4的字高为35mm，字母M的字高为30mm，从正面观看时不会被前方的齿轮遮挡，

　　字符的笔画厚度统一为4mm，避免出现细笔画在小尺寸加工时断裂的问题。整体模型的装配逻辑完全按照实际机械装配流程搭建，每个零件都有独立的装配基准，不存在建模时的重叠面或者零厚度几何体，导入各类渲染软件或者加工编程软件时不会出现几何错误，结构工程师可以直接在这个模型基础上修改尺寸、更换标识内容，快速衍生出不同主题的机械类纪念摆件，不需要重新搭建整体结构框架。齿轮表面的字符雕刻深度为0.3mm，实际加工时可以采用激光雕刻或者化学蚀刻的方式做出标识，不会破坏齿轮的整体轮廓，S型支架的表面做了哑光质感的设计参考，和齿轮的亮面金属质感形成视觉对比，让整体层次更分明，不会因为全金属质感显得过于单调。
