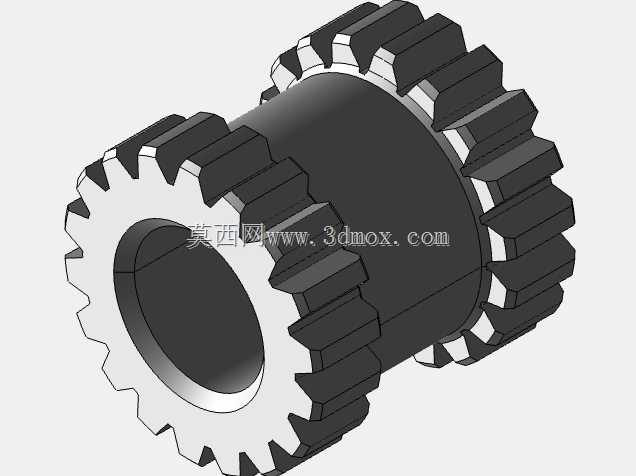

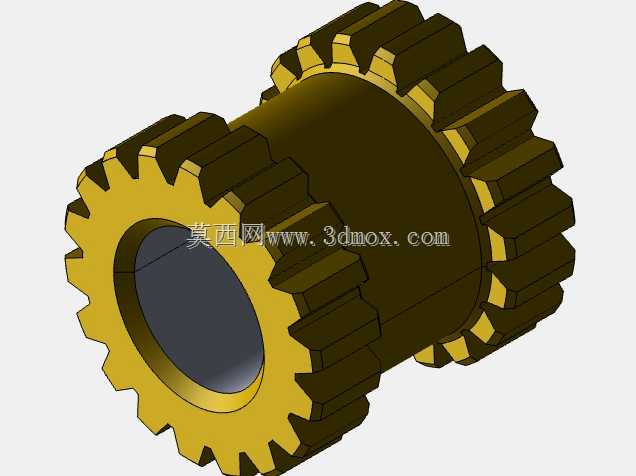

双联外啮合直齿传动齿轮结构设计

项目分类:齿轮 发布时间:2025-09-16 ID:1073017
  • 双联外啮合直齿传动齿轮结构设计
  • 双联外啮合直齿传动齿轮结构设计
  • 双联外啮合直齿传动齿轮结构设计

  这款双联直齿轮在常规中小载荷的机械传动场景中适配性极强,常见于小型流体控制阀门的阀杆驱动模组、桌面级3D打印机的送料传动机构、小型自动化输送线的动力传递单元,也可用于教学演示类的机械传动实验台,作为动力换向、减速增扭的核心传动件使用。不同于单联齿轮仅能实现单级传动的特性,双联结构将两个不同齿数的直齿轮集成在同一轮毂基体上,可在极小的轴向安装空间内完成两级传动比的匹配,大幅缩减传动链路的轴向尺寸,这对于安装空间受限的小型阀组、桌面型精密设备来说尤为关键,能在不额外增加传动箱体积的前提下,实现输入转速与输出扭矩的合理匹配。从结构设计逻辑来看,该齿轮采用整体式加工结构,两个齿圈与中间的轮毂基体为一体化设计,避免了分体式装配带来的同轴度误差、连接松动等问题,能有效降低传动过程中的径向跳动,提升传动平稳性。齿形采用标准渐开线直齿廓设计,齿向无螺旋角,加工时可直接采用滚齿、插齿工艺完成成型,无需专用螺旋角加工工装,加工成本与工艺门槛更低,也便于后期维护时的备件替换。轮毂部分设计为中空通孔结构,内孔可直接与传动轴采用间隙配合装配,通过键连接或者顶丝固定的方式实现周向限位,无需额外设计复杂的连接法兰,装配流程更简便。

  从安装边界尺寸来看,该齿轮的轴向总长度较短,两个齿圈分别位于轮毂的两端,中间的轴肩部分可作为装配时的轴向定位基准,安装时可直接抵靠在传动轴的轴肩上,无需额外加装定位套,能有效控制传动组件的轴向累计误差。大齿圈与小齿圈的齿数差经过匹配计算,可适配常用的1:1.5至1:2.5区间的减速比需求,能满足小型阀块驱动时需要的低转速大扭矩输出要求,避免因输出扭矩不足导致的阀瓣卡滞、开关不到位等问题。齿部的齿顶高、齿根高均采用标准模数设计,齿根处做了微小的圆角过渡处理,可有效降低齿根处的应力集中,在频繁正反转的传动场景下,能减少齿根断裂的风险,提升零件的疲劳使用寿命。

  齿轮的端面设计为平直结构,无额外的减重槽或者凸台,一方面是因为零件本身尺寸较小,材料去除带来的减重效果并不明显,另一方面平直端面可在装配时与相邻的轴承端面、挡圈端面完全贴合,提升轴向定位的可靠性,避免传动过程中出现轴向窜动。在实际选型应用时,需要注意匹配对应模数的啮合齿轮,保证啮合侧隙在合理区间内,侧隙过大会导致传动回程误差增大,影响阀块开度控制的精度,侧隙过小则会在传动过程中出现卡齿、磨损加剧的问题。该齿轮的中空内孔可根据实际传动轴的尺寸进行适配性调整,在不改变齿部参数的前提下,仅修改内孔直径即可适配不同直径的传动轴,具备较强的通用适配性。不同于斜齿轮传动会产生轴向力的问题,直齿结构在传动时仅存在径向啮合力,对传动轴的轴承选型要求更低,仅需使用普通深沟球轴承即可承受径向载荷,无需额外配置推力轴承,能进一步降低整套传动机构的成本与装配复杂度。在小型阀门的执行机构中,这类双联齿轮常安装在电机输出轴与阀杆之间的传动链路中,将电机的高转速低扭矩输出转换为阀杆需要的低转速大扭矩输入,保证阀瓣能够平稳开关,同时双联结构的紧凑设计能将整个执行机构的体积控制在很小的范围内,适配小型管路系统的安装空间要求。

  在桌面级3D打印机的挤出机构中,这类齿轮也可作为送料驱动轮使用,其中一个齿圈与电机输出齿轮啮合,另一个齿圈与从动送料轮啮合,实现送料速度的精准匹配,保证耗材输送的稳定性,避免出现送料打滑、出料不均的问题。设计过程中,两个齿圈的同轴度公差控制在0.02mm以内,齿圈的径向跳动公差控制在0.03mm以内,保证啮合时齿面接触均匀,避免出现局部齿面过度磨损的问题。齿面的粗糙度控制在Ra1.6以下,可有效降低啮合过程中的摩擦阻力,减少传动过程中的噪音与温升,适合长时间连续运转的工作场景。轮毂的外圆与内孔的同轴度也做了严格控制,避免装配后出现偏心,导致传动过程中产生周期性的振动与噪音。
