LM8UU直线运动滚动轴承结构设计

　　在做小型自动化滑台、桌面级3D打印机运动轴、轻载线性模组的结构选型时，LM8UU这类直线滚动轴承是出现频率极高的标准件，很多刚入行的结构工程师容易把它和普通铜套、无油衬套的应用边界搞混，实际在做三维建模和装配校核的时候，首先要明确它的核心作用是为直径8mm的光轴提供低阻力的往复直线运动支撑，相比滑动摩擦的衬套，它的滚动摩擦阻力能降低70%以上，在轻载高速往复的工况下，能有效减少驱动端的负载损耗，避免运动过程中出现卡顿、爬行的问题。

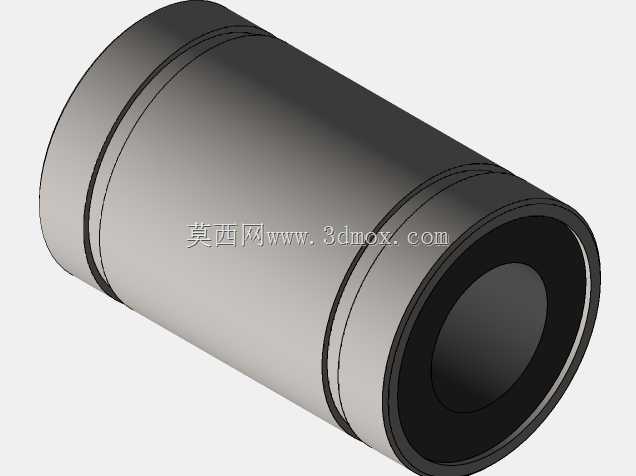

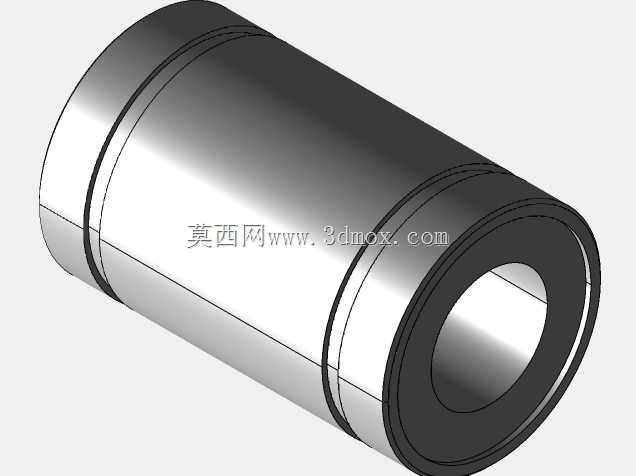

　　从实际装配的边界来看，这类轴承的外形是标准圆柱结构，外径通常为15mm，总长度24mm，两端带有密封挡圈结构，建模的时候要注意内部滚珠循环槽的避让空间，不能把轴承内孔和光轴的配合做成完全贴合的实体，要预留出滚珠的滚动间隙，同时轴承外圈和安装座的配合一般选用过渡配合，过盈量控制在0.01-0.02mm之间，过大会导致外圈变形挤压内部滚珠，直接增大运动阻力甚至出现卡滞，间隙过大则会在运动过程中产生径向窜动，影响运动精度。

　　很多人在做结构设计的时候容易忽略轴承的受力方向，LM8UU主要承受径向载荷，轴向承载能力极弱，所以在布置安装位的时候，不能让它承受轴向的推力，比如在做皮带传动的滑台时，要把传动件的受力点尽量和轴承支撑的轴线重合，避免产生额外的倾覆力矩，一旦倾覆力矩超过轴承的允许范围，会导致滚珠和滚道之间出现点蚀，大幅缩短使用寿命。在桌面级FDM3D打印机的X、Y轴结构里，这类轴承通常是成对布置在滑座两端，配合8mm的镀铬光轴使用，两个轴承的间距要根据滑台的负载来调整，间距过小会导致运动过程中出现晃动感，间距过大则会增加运动的摩擦阻力，一般间距控制在轴承长度的1.5-2倍是比较合理的范围。

　　建模过程中还要注意两端密封结构的细节，标准的LM8UU轴承两端都带有橡胶防尘圈，能够阻挡外部的粉尘、碎屑进入轴承内部的滚道，在多粉尘的加工场景下，这个结构能有效提升轴承的使用寿命，所以在做装配体建模的时候不能省略这个密封件的结构，不然在后续做干涉检查的时候，会忽略防尘圈和安装座端面的预留间隙，实际装配时容易把防尘圈挤变形，失去防尘效果。另外轴承内部的滚珠保持架是工程塑料材质，建模的时候不需要把每一颗滚珠都完全还原细节，但是要把保持架的循环槽位置做准确，方便后续做运动仿真的时候，能直观看到滚珠的循环路径，验证运动过程中是否会出现结构干涉。

　　在做非标自动化设备的小型推料机构、检测设备的探针位移模组时，这类轴承的应用也非常广泛，因为它的安装方式非常灵活，既可以直接压入安装座的标准孔内，也可以配合开口型的轴承座做间隙调整，当设备运行一段时间出现磨损间隙变大的时候，可以通过调整轴承座的压紧量来消除径向间隙，恢复运动精度。要注意的是，这类轴承不能用在有较大冲击载荷的工况下，比如冲压设备的送料机构，冲击载荷会导致滚道表面出现凹坑，直接导致轴承报废，这类场景下就需要选用重载型的直线导轨或者带衬套的滑动支撑结构。

　　从设计选型的角度来说，在三维装配阶段就要提前考虑轴承的润滑空间，虽然这类轴承出厂时已经预填了润滑脂，但是在长期运行的工况下需要定期补充润滑，所以在安装座的对应位置可以预留注油孔，不用在建模时刻意把注油孔做的很大，只要留出3mm左右的通孔位置，后续实际加工的时候就可以直接使用，不会和其他结构产生干涉。另外要注意轴承的安装端面和光轴的垂直度，如果安装面倾斜，会导致轴承在运动过程中受到额外的侧向力，不仅会增大运动阻力，还会让光轴出现不均匀磨损，所以在做安装板的结构设计时，轴承安装孔的端面要做铣平加工，保证和孔轴线的垂直度公差在0.02mm以内，这个细节在三维建模的工程图输出时一定要标注清楚，很多新手工程师容易漏掉这个形位公差，导致实际加工装配后设备运行精度达不到设计要求。
