SKF6005深沟球轴承三维结构设计

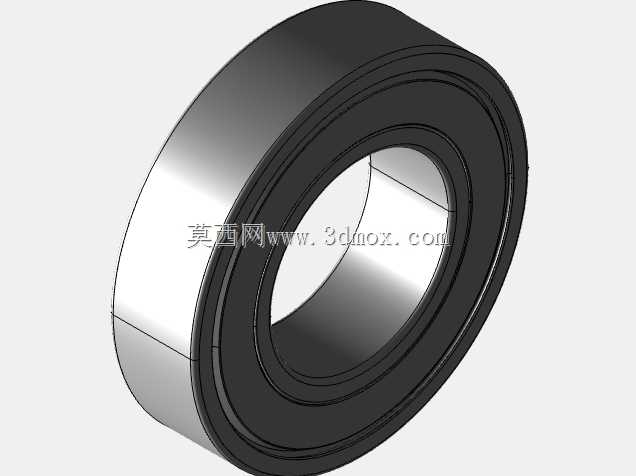

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零部件，6005型号属于深沟球轴承系列里的常规轻窄系列，这款SKF规格的6005轴承三维模型，完整还原了实体产品的内外圈滚道、滚动体、保持架的全部装配关系，可直接用于设备装配阶段的干涉检查、支撑位结构校核工作。从实际应用场景来看，这类轴承常见于中小型电机输出端、工业输送线的从动辊筒支撑位、小型离心泵的转子支撑、轻工机械的传动轴定位，甚至部分家用电动工具的旋转部位也会选用同规格产品，核心作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，限制轴与壳体之间的轴向窜动量，保证旋转部件的回转精度在设计允许范围内。做结构设计时，首先要明确安装边界的尺寸约束，6005轴承的公称内径为25mm，对应适配的轴颈配合段直径需按基孔制公差选取，常规轻载工况下轴选用k6公差带即可满足过盈定位需求，若应用场景存在频繁正反转、冲击载荷的情况，可适当提升过盈量至m6公差带，避免内圈与轴颈出现相对爬动磨损外圈；轴承公称外径为47mm，对应安装座孔的公差多选用H7，保证外圈在座孔内可在热胀冷缩时产生微量轴向游动，避免滚动体承受额外的附加载荷。

　　轴承的公称宽度为12mm，设计安装位时要预留足够的轴向定位空间，内圈常用轴用弹性挡圈或者轴肩定位，轴肩的高度不能超过轴承内圈的倒角尺寸，否则会导致轴承无法安装到位，同时也会影响后续拆卸维护的操作空间；外圈的定位多采用孔用挡圈或者端盖压紧，端盖的压紧力要控制在合理范围，不能直接压在滚动体对应的外圈端面上，避免预紧力过大导致轴承运转温升过高。从结构设计思路来看，这款模型完整还原了深沟球轴承的典型结构：内圈与轴配合，外圈内表面和内圈外表面都加工有弧形滚道，滚道的曲率半径略大于钢球的半径，保证钢球在滚道内可以顺畅滚动，同时接触应力分布均匀；钢球作为滚动体均匀分布在内外圈之间，通过冲压保持架将每粒钢球等距分隔，避免钢球之间直接接触产生摩擦磨损，保持架的兜孔间隙设计合理，既可以约束钢球的位置，又不会对钢球的滚动产生额外阻滞。

　　在实际设备装配校核时，导入这个三维模型可以快速验证轴承安装位周边的结构是否存在干涉，比如端盖的密封唇口是否会与轴承外圈产生摩擦、轴肩的过渡圆角是否会与轴承内圈倒角发生干涉、相邻的传动零件比如齿轮、带轮的锁紧螺母是否会与轴承端面产生碰撞。很多新手结构工程师在做轴承选型时，容易忽略安装尺寸的细节，比如直接按照轴承的公称内外径设计轴和座孔，不考虑配合公差带来的尺寸变化，也不预留安装引导倒角，导致实际装配时轴承无法顺利压装，甚至压装过程中保持架变形损坏；还有的设计会把轴肩高度做的过高，后续需要拆卸轴承时，拉马的卡爪无法勾住内圈端面，只能通过破坏性方式拆除轴承，造成不必要的零件损耗。

　　另外在不同的应用场景下，对轴承的密封、润滑结构也有不同要求，比如在粉尘较多的输送设备上，需要选用带双面防尘盖的6005轴承，避免粉尘进入滚道加剧磨损；在有液体喷淋的工况下，需要选用带接触式橡胶密封圈的型号，防止润滑脂泄漏和外部液体侵入；而在高速运转的主轴部位，多选用开式轴承，配合油脂润滑或者稀油润滑，保证高速运转下的温升可控。这个三维模型的结构细节完全贴合实际量产轴承的尺寸规范，滚道的弧度、钢球的数量与排布、保持架的结构形式都与实物一致，在做整机的三维装配时，不需要再自行绘制轴承模型，直接调用即可完成支撑位的结构布局，还可以通过模型的剖面查看内部滚动体的排布位置，在做运动仿真时，也能更直观地展示旋转支撑部位的工作原理，帮助设计人员快速完成传动系统的结构校验，避免在实际加工装配阶段才发现尺寸不匹配、结构干涉的问题，减少设计迭代的时间成本。
