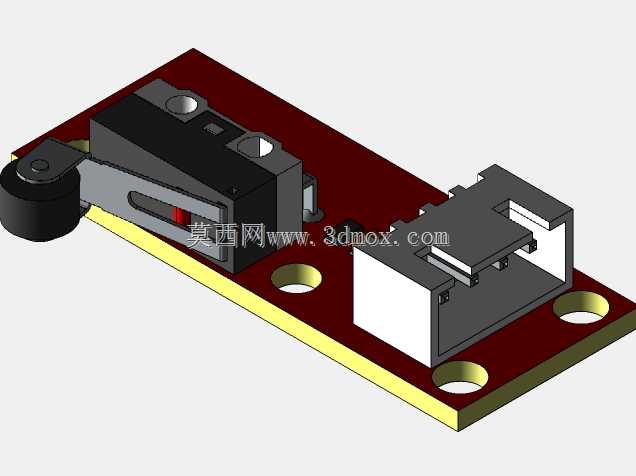

DIY3D打印机金刚石挤出组件结构

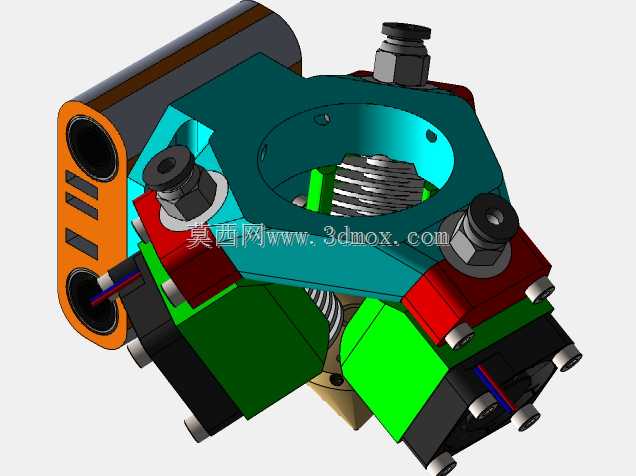

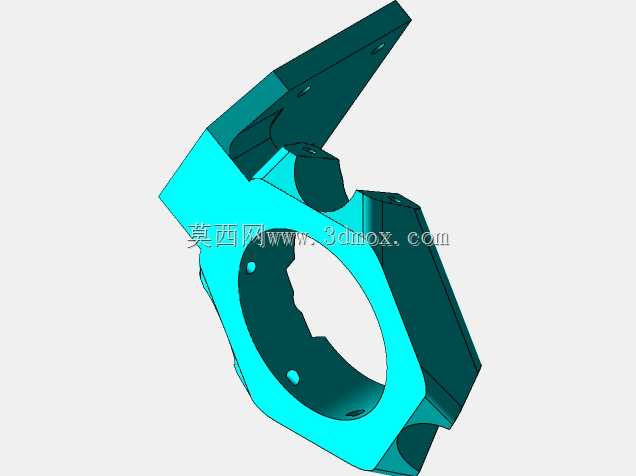

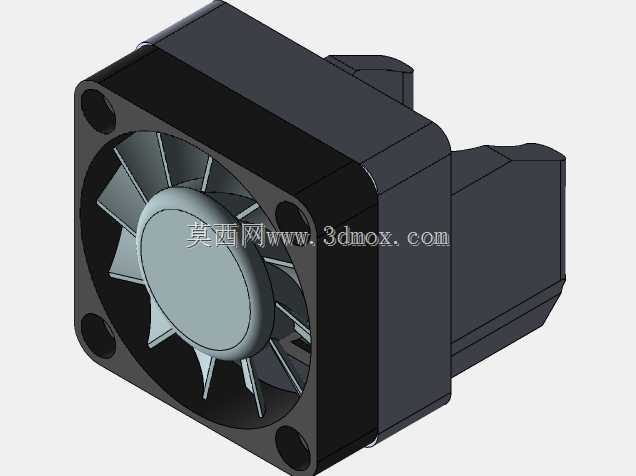

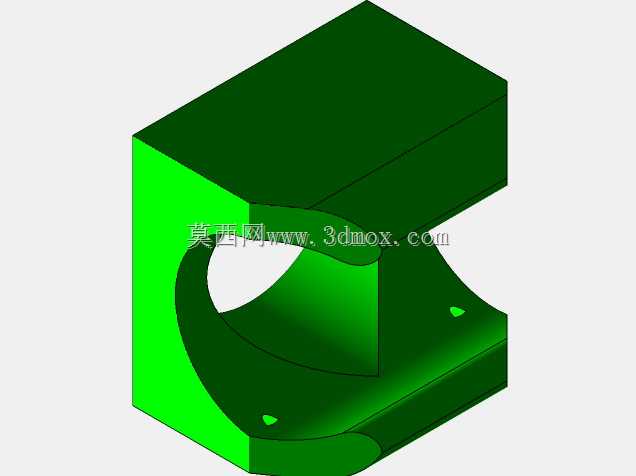

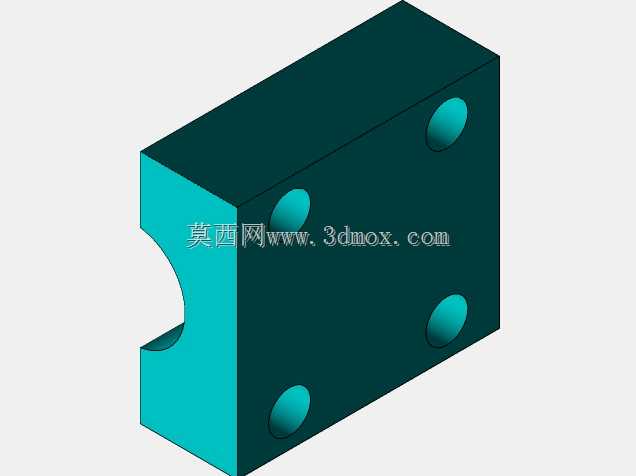

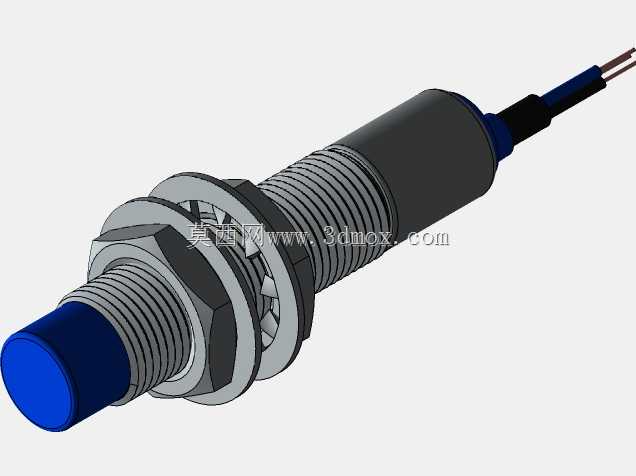

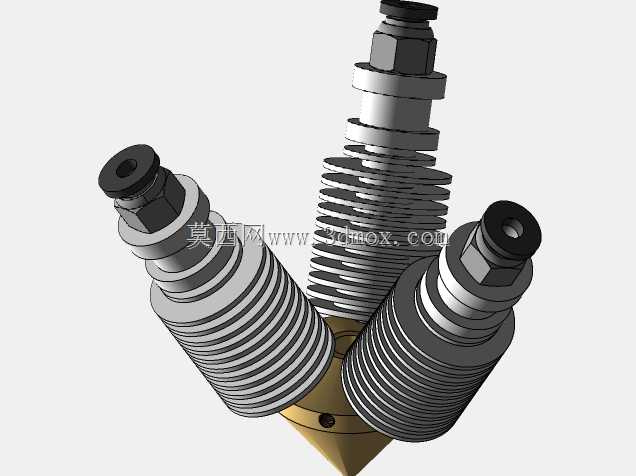

　　该组件作为FDM熔融沉积型3D打印设备的核心送料挤出执行端，直接决定耗材推送的稳定性与出丝精度，在桌面级DIY改装设备、小型工业原型打样场景中承担耗材进给、熔融挤出前的压力传导作用，适配1.75mm直径常规PLA、ABS、PETG等热塑性打印耗材，可兼容近程挤出安装布局，缩短耗材从送料轮至喷嘴的输送路径，减少柔性耗材推送时的弯折失稳问题。从结构设计逻辑来看，组件采用多块分体式安装座拼接架构，主体承载座采用环形中空设计，中心预留喉管与加热块的安装避让空间，周向均匀布置三组可调式压料模块，每个模块集成带预紧调节的压料轮与导向槽，可通过顶部的内六角螺栓调整压料轮对耗材的夹持压力，避免耗材出现打滑、啃料的问题；

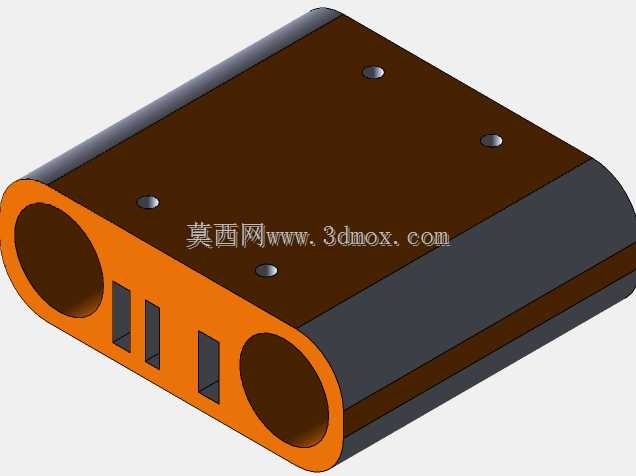

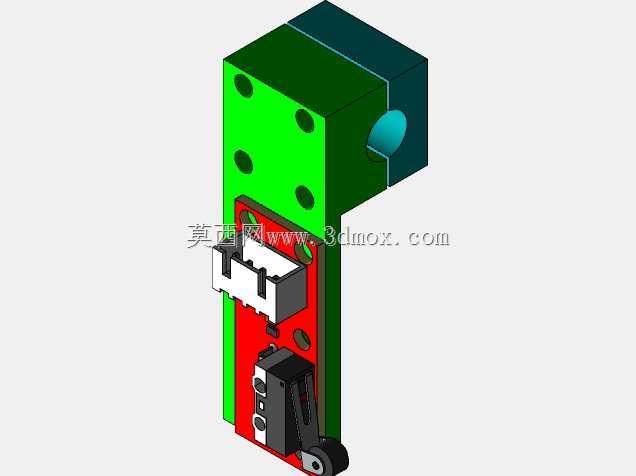

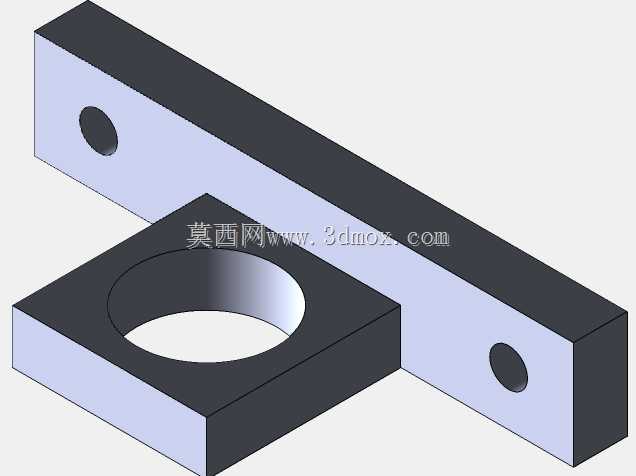

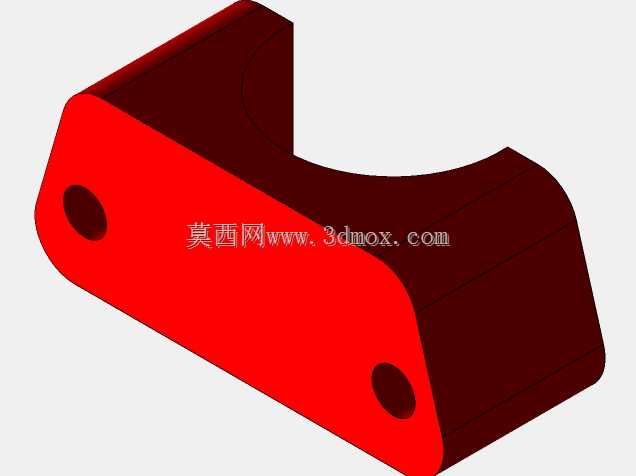

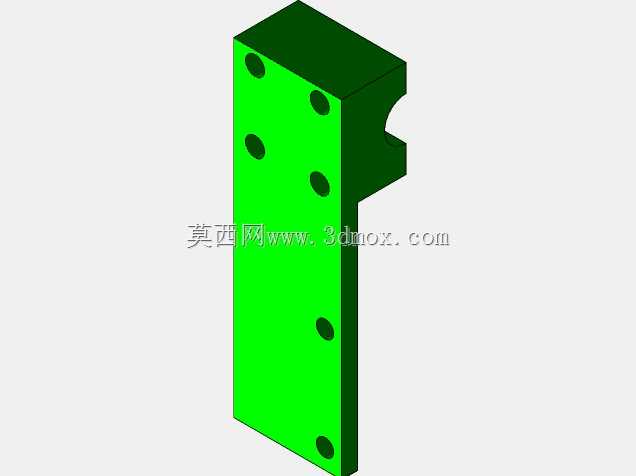

　　侧部的橙色安装支架带有两个定位销孔与一个穿线孔，可直接固定在打印头的X轴滑台安装面上，定位销孔与滑台的定位柱配合保证安装同轴度，穿线孔用于布置加热棒、热敏电阻的走线，避免打印过程中线缆与运动部件发生干涉。组件的安装边界需匹配常规E3D规格热端的安装尺寸，环形主体的内径适配标准M6螺纹喉管，周向安装孔位的中心距与主流近程挤出安装座通用，无需额外改装即可替换原有单轮挤出结构；压料模块的调节行程预留0.5-2mm的间隙调整空间，可兼容不同直径公差的耗材，当耗材直径出现±0.1mm的偏差时，仍能保证稳定的夹持力。从实际使用的功能特性来看，三滚轮同步夹持的结构相比传统单压轮挤出，对耗材的周向施力更均匀，推送耗材时的轴向推力更大，

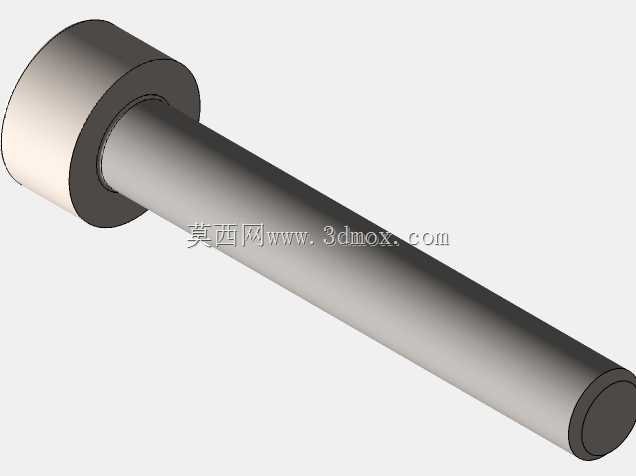

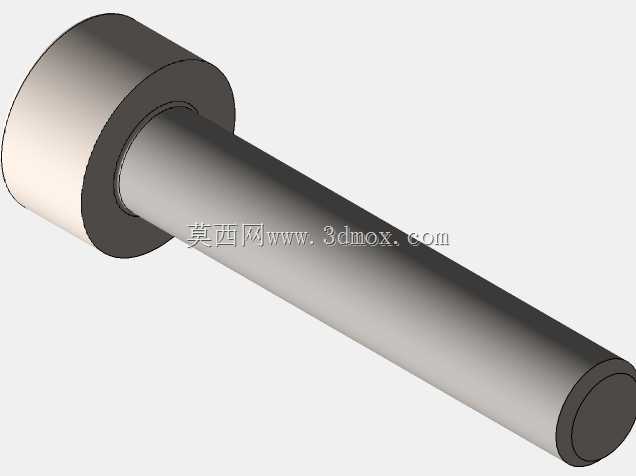

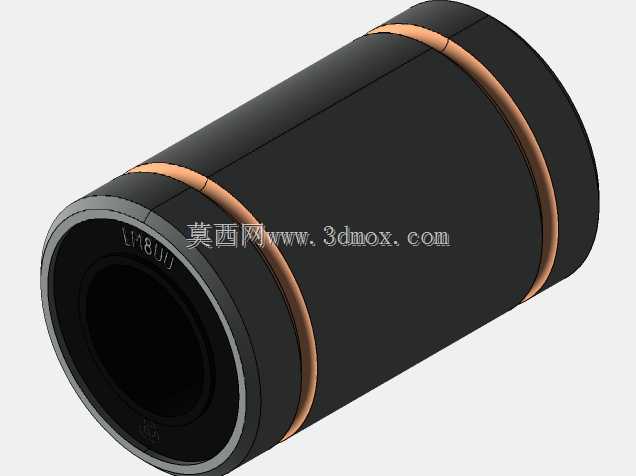

　　在高速打印场景下可实现最高150mm/s的进给速度下不丢步，同时减少耗材表面被压轮啃出齿痕的概率，降低耗材碎屑进入轴承导致卡滞的风险；组件内部预留的弹簧安装腔内置等节距压缩弹簧，为压料轮提供恒定的预紧力，弹簧刚度经过匹配调校，既不会因压力过大导致耗材变形堵头，也不会因压力过小导致送料打滑。设计过程中针对3D打印场景的常见故障做了结构优化，比如压料轮采用带圆弧槽的轴承钢材质，槽型弧度与耗材外径匹配，减少耗材的侧向偏移；各拼接安装面之间设计0.1mm的定位止口，装配时无需额外打表即可保证各压料轮的中心共面，降低装配难度；外露的紧固件全部采用内六角圆柱头螺钉，方便用户使用常规内六角扳手进行维护拆装，无需特殊工具。在实际装机调试时，

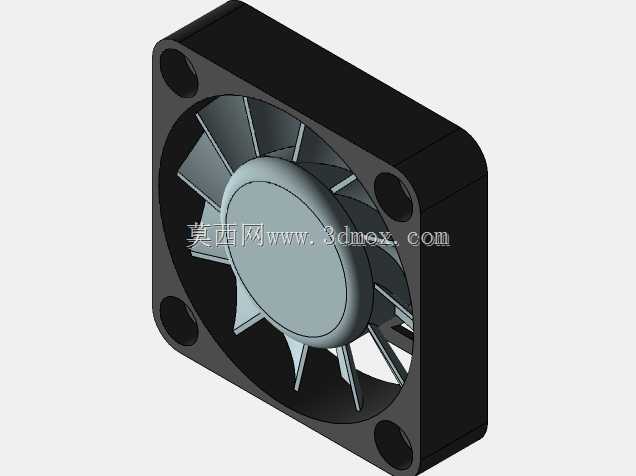

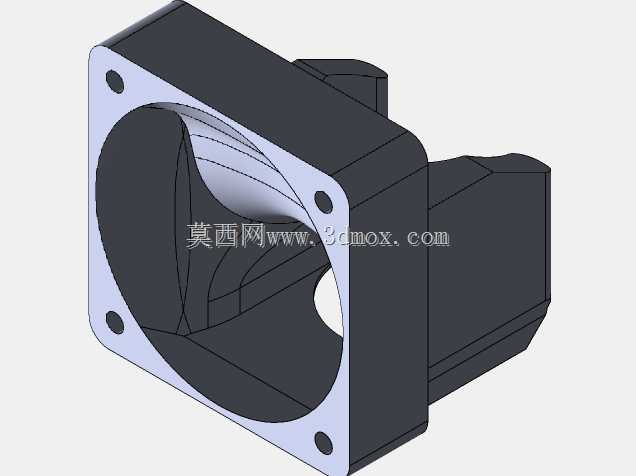

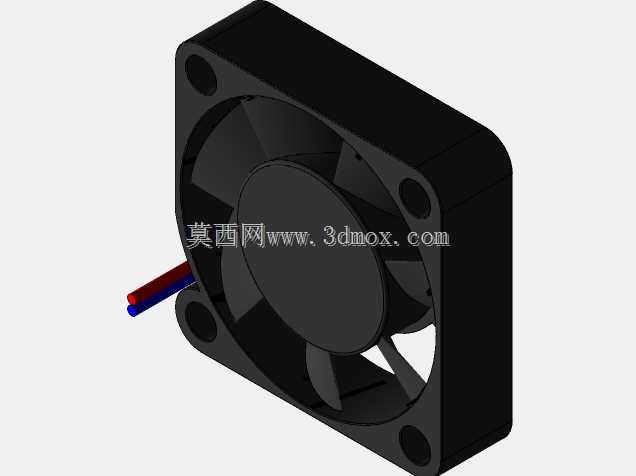

　　需注意组件与热端加热块的隔热间隙，预留至少3mm的空气隔热层，避免加热块的热量传导至送料轮区域导致耗材提前软化膨胀，造成送料堵塞；侧部支架的安装面需保证与X轴运动方向垂直，避免挤出组件倾斜导致耗材进入喉管时出现弯折，影响出丝顺畅度。该结构的分体式设计也方便用户根据使用需求更换不同材质的压料轮，比如打印柔性耗材时可更换为硅胶包覆压料轮，增大摩擦力进一步提升送料稳定性，各模块的独立安装结构也降低了后期维护的替换成本，单个模块损坏时无需更换整个挤出组件，仅需替换对应故障零件即可。
