LM10UU直线运动滚动轴承结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752854
  • LM10UU直线运动滚动轴承结构设计
  • LM10UU直线运动滚动轴承结构设计
  • LM10UU直线运动滚动轴承结构设计
  • LM10UU直线运动滚动轴承结构设计

  做自动化设备结构设计的同行都清楚,直线运动副的选型直接决定了整套往复机构的运行精度与寿命,LM10UU这类标准型直线滚动轴承,是小负载线性导向场景里用得最普遍的元件之一。从实际应用场景来看,这类轴承常出现在桌面级3D打印机的光轴导向轴系、小型点胶设备的滑台移动副、自动化检测设备的探针升降机构、包装机械的短行程推料导轨,甚至部分小型木工雕刻机的Z轴导向结构里,但凡需要在10mm直径光轴上实现低阻力往复直线运动的场合,基本都能看到它的身影。

  从功能特性上看,这款轴承的核心作用是为配套的圆柱光轴提供径向支撑,同时将轴系运动时的滑动摩擦转化为滚动体的滚动摩擦,大幅降低运动过程中的阻力损耗,也能减少轴面的磨损速率。和同尺寸的铜套滑动轴承相比,它的动摩擦阻力更小,低速运行时不容易出现爬行现象,对驱动端的动力要求更低,哪怕用小型步进电机也能轻松驱动;和带法兰的直线轴承相比,它的外径尺寸更紧凑,不需要额外预留法兰安装的空间,适合安装空间受限的紧凑型机构设计。

  设计这款轴承的三维模型时,首先要卡准的是安装边界尺寸:轴承的公称内径为10mm,和标准g6公差级的10mm直径光轴配合,装配后既能保证运动顺畅,又不会出现过大的径向间隙影响导向精度;轴承的外径是统一的标准尺寸,对应安装座的孔公差一般选H7,采用压装方式就能完成固定,不需要额外设计锁紧结构;轴承的总长度也要严格按照标准参数绘制,因为两端的密封槽、内部滚动体的循环回路位置都和长度尺寸直接相关,一旦尺寸出现偏差,要么会导致滚动体无法正常循环,要么会让密封件错位失去防尘效果。

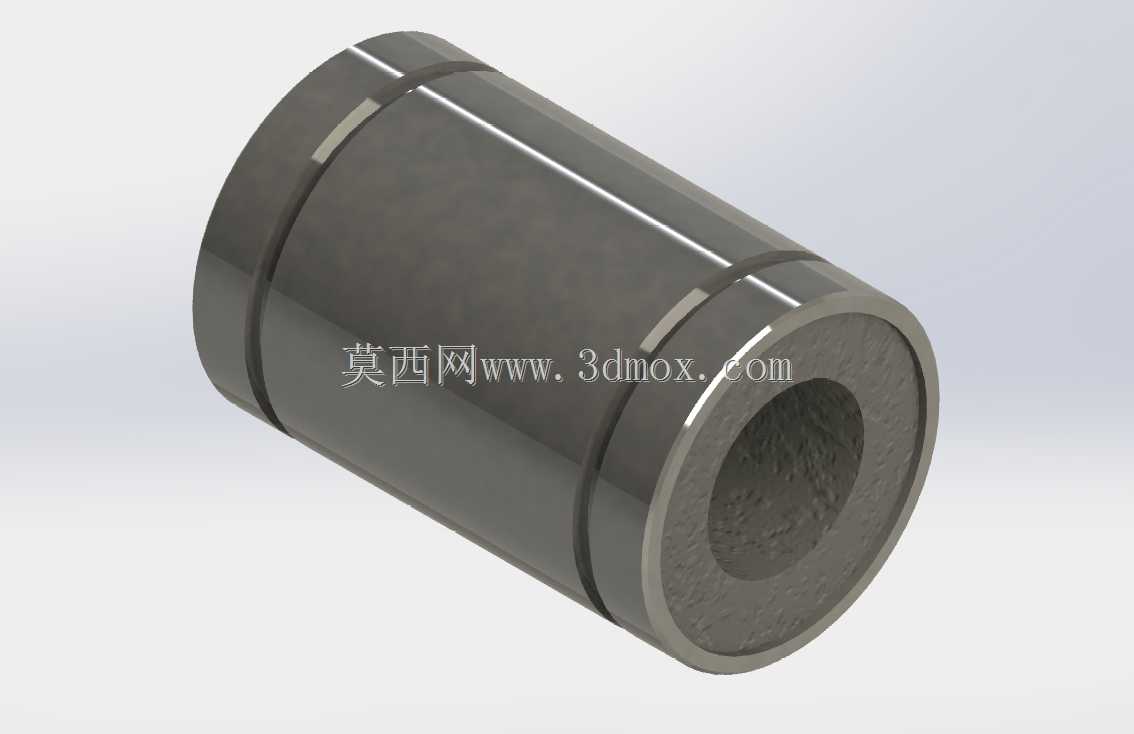

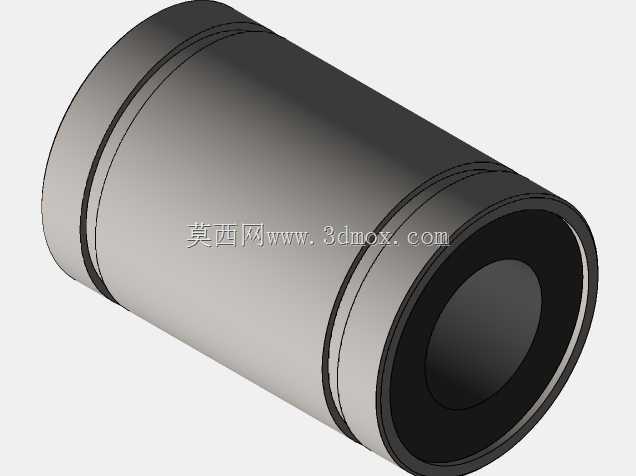

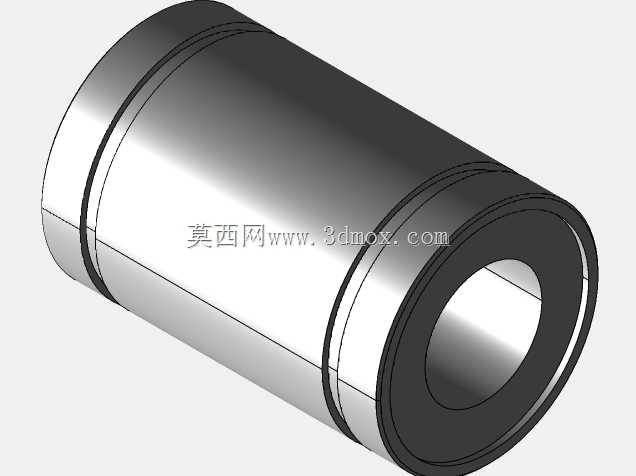

  建模过程中要注意几个容易被忽略的结构细节:轴承外圈是薄壁套筒结构,表面的两道环形槽是保持架的定位槽,建模时不能省略,否则后续做装配模拟时会出现保持架错位的问题;轴承内孔的滚动体滚道是和钢球曲率匹配的圆弧槽,不是简单的直孔结构,滚道的曲率半径要比钢球半径大几微米,保证钢球和滚道是点接触状态,既降低摩擦又能承受额定的径向载荷;两端的密封件是薄型橡胶防尘圈,建模时要做出唇边的倾斜角度,还原实际装配时唇边贴紧光轴表面的状态,这样在做运动仿真时才能直观看到密封结构的防护范围,避免后续设计时出现其他零件和密封件干涉的问题。

  从选型匹配的角度说,这款轴承适合的工况是径向载荷为主、运动行程在轴承长度数倍以上的场合,不能承受过大的倾覆力矩,如果机构存在偏载的情况,就需要成对使用两个轴承拉开安装间距,来抵消倾覆力矩的影响。建模时还原内部钢球的排列方式和保持架结构,也能帮助选型人员直观判断轴承的承载能力,比如钢球的列数、每列的钢球数量,直接决定了轴承的额定动载荷数值,在做有限元受力分析时,准确的模型结构能让仿真结果更贴近实际使用状态,避免选型时出现载荷估算不足导致轴承提前失效的问题。

  另外在做装配设计时,要注意这款轴承的安装方式:因为是薄壁外圈结构,压装时不能直接敲击轴承端面,要通过专用工装压在外圈的端面上,否则容易导致外圈变形,卡住内部的钢球,让运动阻力变大甚至无法运动。模型里把外圈的端面倒角、内孔的导入倒角都准确还原,也能在做装配工艺模拟时,提前发现压装过程中可能出现的卡滞问题,给后续的工艺设计提供参考。很多新手建模时容易忽略倒角尺寸,实际装配时才发现轴承无法顺利压入安装孔,或者光轴插入时刮伤密封唇边,这些细节在三维模型里准确呈现,能大幅减少后续生产装配时的试错成本。
