带周向定位槽法兰式连接基座结构设计

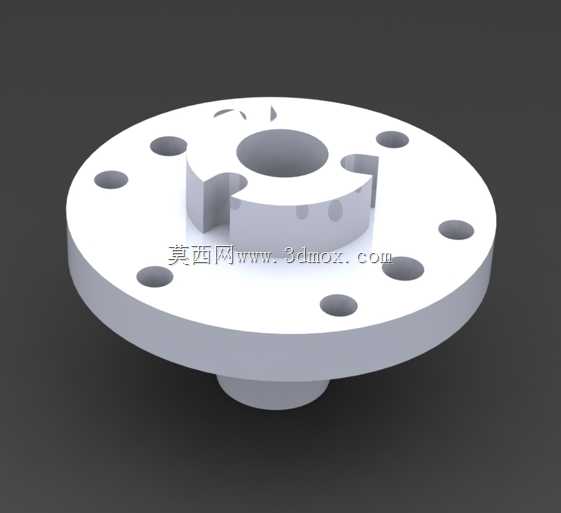

做机械结构设计的同行大多有体会，法兰类连接构件看似结构简单，实则是整套管路、传动系统里最容易出安装适配问题的环节，很多现场跑冒滴漏、传动同轴度超差的故障，追根溯源都是法兰连接端的设计细节没考虑到位。这次建模的带周向定位槽法兰基座，核心是解决常规光孔法兰安装时周向打滑、定位不准的问题，在常规圆形法兰盘的基础上，中心凸台位置做了对称的缺口式定位结构，不需要额外加工定位销孔，就能和配对件的凸爪结构实现周向嵌合，既省了现场配钻销孔的工序，也能避免长期受交变扭矩时连接螺栓受剪切力断裂的问题。

从实际应用场景来看，这类带定位结构的法兰基座，多用在中低压流体管路的阀块连接端、小型回转机构的输出端固定位置，比如轻工设备里的流体分配阀组、小型搅拌设备的主轴安装座，都需要这类既能实现轴向压紧、又能传递周向扭矩的连接构件。常规的平法兰连接如果要传递扭矩，要么靠螺栓的预紧力产生的摩擦力，要么额外加装定位销，前者在振动工况下很容易因为预紧力衰减出现打滑，后者则会增加零件加工和现场装配的工作量，尤其是需要经常拆装维护的阀组位置，每次拆装都要重新配钻销孔的话，维护效率会非常低。

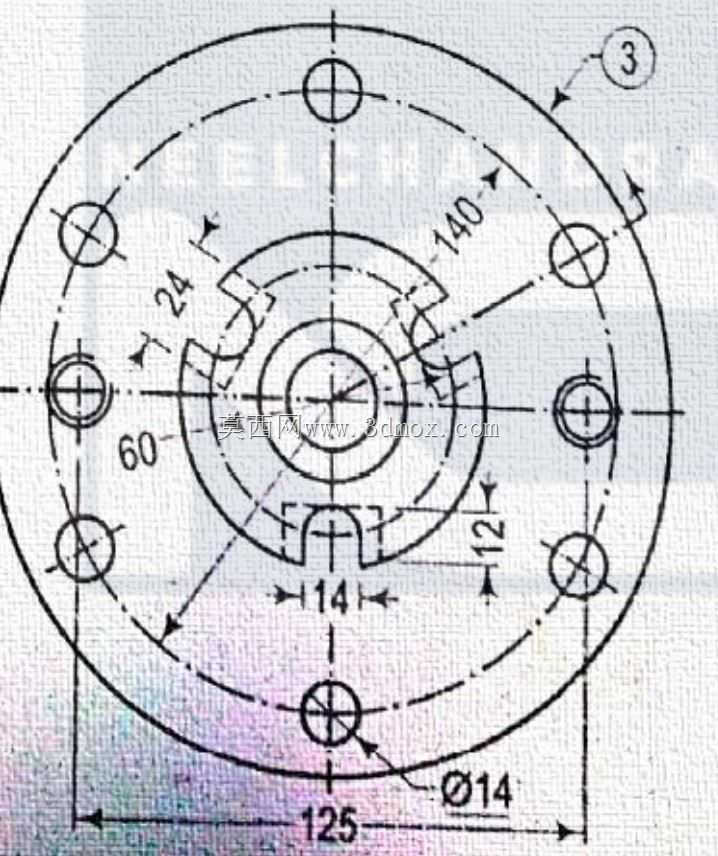

设计思路上，首先确定的是中心通孔的尺寸边界，这个尺寸直接和配对的轴径、管路通径匹配，建模时先以中心孔为基准做旋转基体，底部的短圆柱凸台是插入配对件安装孔的定位段，和安装孔采用小间隙配合，装配时能快速找正同轴度，不需要反复调整对齐螺栓孔。法兰盘上的安装孔采用均匀圆周排布，数量根据常规连接螺栓的规格确定，孔位的分度圆直径要避开中心定位槽的应力集中区域，避免螺栓压紧力作用在槽口位置导致零件开裂。中心凸台上的两个对称定位槽，槽宽和配对件的凸爪采用过渡配合，槽的深度要保证嵌合后接触面的压应力在材料许用范围内，不能因为槽太深削弱凸台的结构强度，也不能太浅导致嵌合量不足，受冲击时出现脱开的问题。

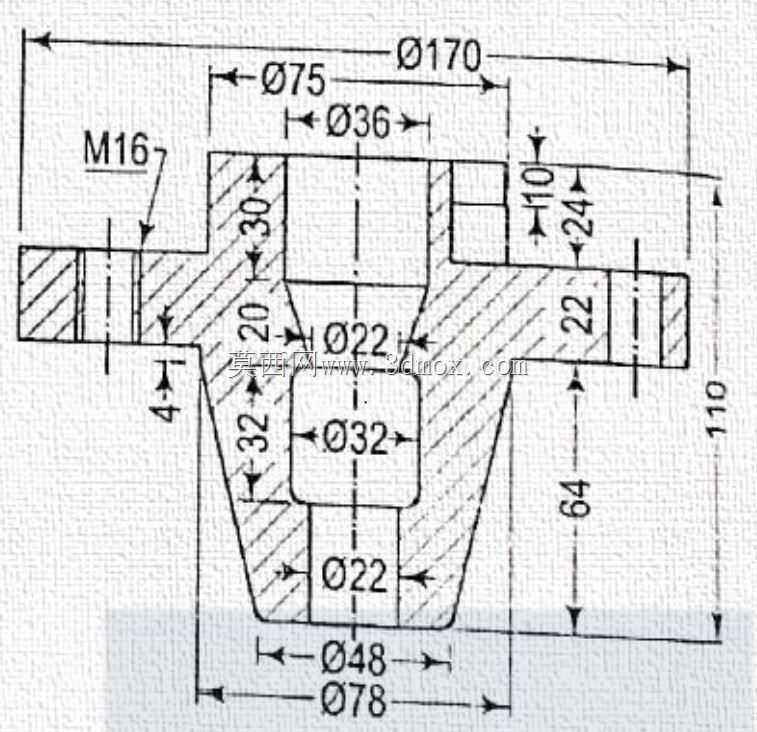

外形尺寸的边界设定上，法兰盘的外径要比安装孔的分度圆直径大出足够的螺栓压紧边距，保证螺栓垫片的压紧面完全落在法兰实体上，不会出现压边悬空导致密封失效的问题。底部定位凸台的伸出长度，要比配对安装板的厚度小0.1到0.2毫米，保证法兰盘的端面能完全贴紧安装面，不会因为凸台顶死出现缝隙。定位槽的转角位置做了小半径的圆角过渡，避免铣加工时应力集中，也能减少热处理时的开裂风险，这个细节很多新手建模时容易忽略，直接做直角槽，实际加工出来的零件在受冲击载荷时，槽口位置很容易出现裂纹扩展。

从安装适配的角度来说，这个结构的安装容错率比常规带销法兰高很多，装配时只需要把底部凸台插入安装孔，转动法兰让定位槽对准配对件的凸爪落下，再依次拧紧螺栓即可，不需要反复调整销孔的对齐位置，对于需要快速拆装维护的阀组、检测工位的回转基座来说，能大幅缩短现场维护的停机时间。另外，对称的定位槽结构也让零件没有安装方向的限制，正反180度都能装配，不会出现现场装反需要返工的问题。建模过程中旋转特征的运用是核心，整个基体的回转部分通过一次旋转成型，后续的安装孔、定位槽都采用圆周阵列和对称切除的方式完成，保证所有孔位、槽位的位置度公差符合设计要求，不会出现阵列时基准偏移导致的安装错位问题。需要注意的是，定位槽的对称度公差要和中心孔保持基准统一，所有加工特征都以中心孔的轴线为第一基准，法兰端面为第二基准，这样加工出来的零件才能保证装配时的同轴度要求，避免出现回转时的偏摆问题。
