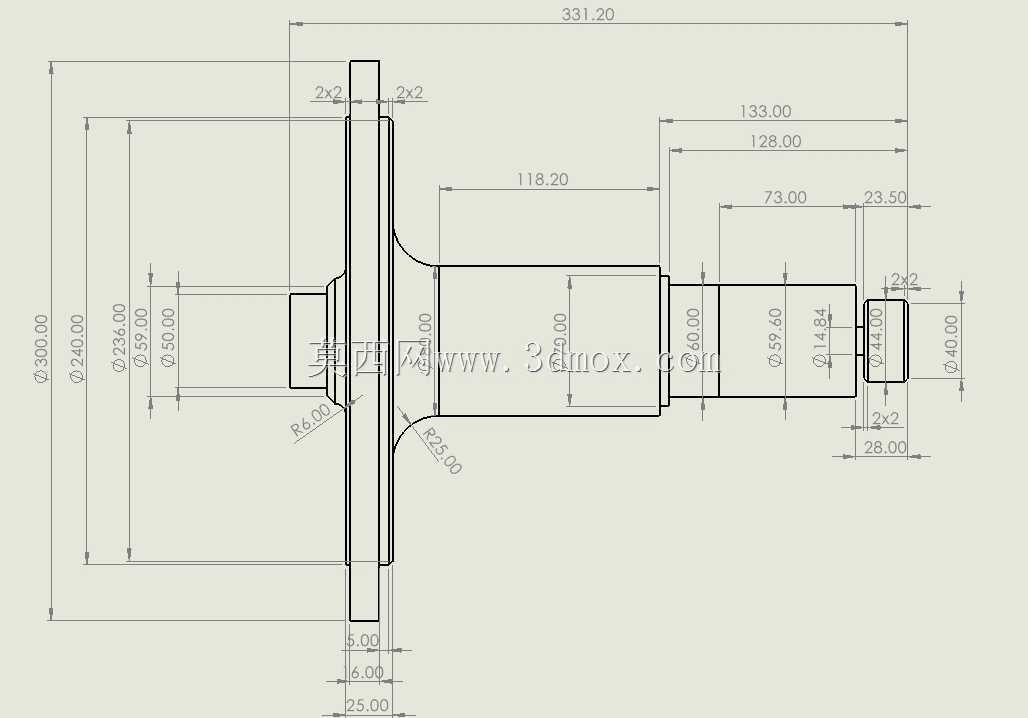

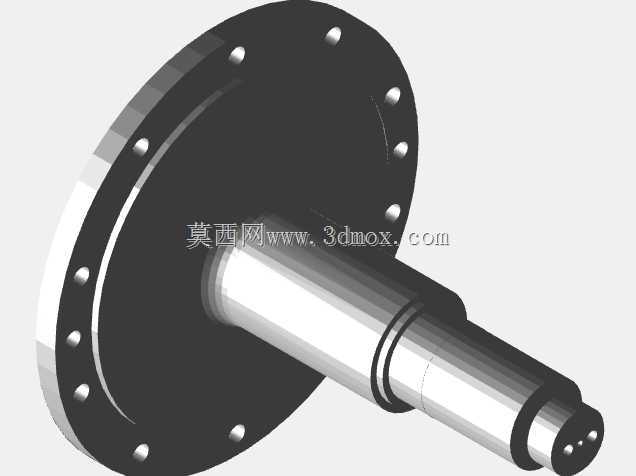

这类带安装法兰的阶梯轴结构,在中小功率回转传动场景里应用十分普遍,常见于小型输送设备的动力输出端、精密检测设备的旋转工位、小型工装夹具的回转支撑部位,区别于普通光轴,它把安装定位结构和传动承载结构做了一体化设计,省去了额外加装定位轴套、连接法兰的装配工序,能有效缩减传动组件的整体轴向尺寸,适配安装空间局促的紧凑型设备布局。从结构功能上看,轴身采用多段阶梯设计,每一段轴径的变化都对应明确的功能边界:靠近法兰盘的大直径轴段主要承担径向载荷,配合轴承安装时能获得更大的支撑接触面积,降低轴承受载后的接触应力,延长支撑部件的使用寿命;中间过渡段做了平缓的锥面过渡处理,避免轴径突变位置产生应力集中,在承受交变扭转载荷时不会在台阶处萌生疲劳裂纹,这也是轴类零件设计里很容易被新手忽略的细节,很多初学者建模时直接做直角台阶,实际加工后做载荷测试很容易在台阶位置出现断裂问题。末端的小直径轴段是动力输入端,可通过键连接、过盈配合或者联轴器对接动力源,轴端的环形卡槽是用来安装轴用挡圈的,装配到位后可以限制轴的轴向窜动,不需要额外加工锁紧螺纹孔,简化了末端的加工工序。法兰盘上均匀分布的安装孔采用通孔设计,装配时可以直接穿过螺栓固定到设备的安装基座或者回转工作台上,法兰盘和轴身衔接的根部做了圆角过渡,同样是为了分散应力,避免法兰承受倾覆力矩时在根部出现断裂。

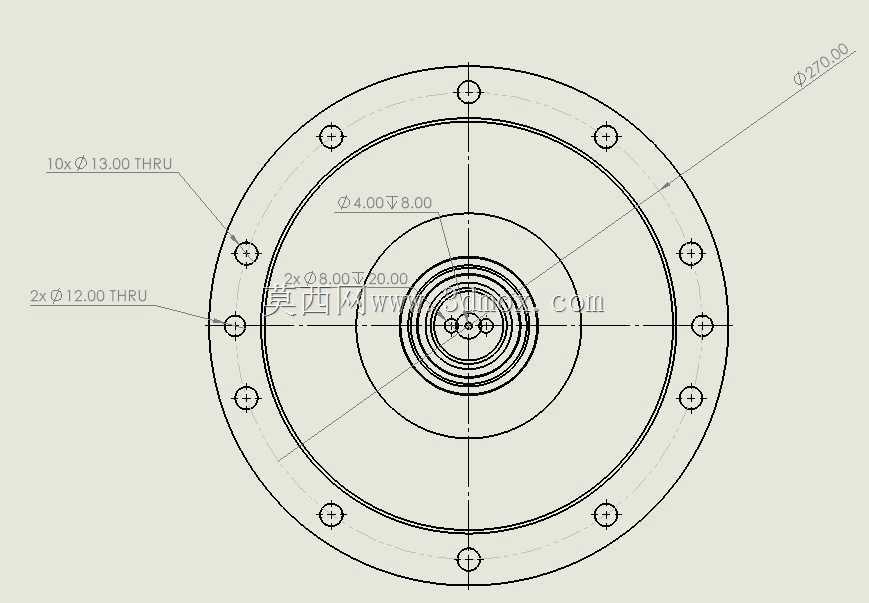

从建模思路上看,这类轴类零件最适合用旋转特征来构建主体轮廓,先在草绘平面绘制出包含所有轴段直径、法兰厚度、各段长度的半截面轮廓,标注好各段的尺寸公差基准,旋转生成主体后再进行后续的细节特征处理:法兰盘上的安装孔先做单个孔的拉伸切除,再通过圆周阵列完成均布,阵列时要注意孔的数量和节圆直径要匹配对应安装基座的孔位参数,避免出现装配错位;轴身的键槽、挡圈卡槽这类特征要放在主体旋转完成后再做切除,建模过程中要注意各特征的先后顺序,圆角、倒角这类工艺特征要放到最后处理,避免前期特征生成后出现参考丢失的问题。
从安装边界来看,这类轴的轴向安装尺寸要从法兰盘的安装贴合面开始计算,到轴端的总长度决定了传动组件的轴向预留空间,法兰盘的外径决定了安装位的最小开孔尺寸,各段轴径的公差要根据配合类型选择:和轴承配合的轴段一般选k6公差,和传动件配合的轴段根据传动形式选h6或者js7公差,法兰安装面的平面度要控制在0.02mm以内,保证装配后法兰和基座贴合紧密,不会出现运转时的偏摆问题。实际应用中,这类轴的转速适配范围很广,从每分钟几十转的低速工装工位到每分钟上千转的精密传动场景都能覆盖,只要根据实际载荷调整轴径尺寸和材质选择即可,低速重载场景可以选用40Cr调质处理,高速轻载场景可以选用铝合金或者不锈钢材质,兼顾轻量化和防锈需求。
建模时还要注意工艺性的考量,所有轴段的端面都要做倒角处理,避免装配时刮伤轴承内圈或者传动件的安装孔,法兰盘的外边缘也要做小倒角,去除加工毛刺,装配时也能更顺利地对准安装位。很多新手在做这类轴类模型时,容易忽略各轴段的退刀槽设计,实际上需要磨削加工的轴段都要预留砂轮退刀槽,需要车削螺纹的位置要预留螺纹退刀槽,这些细节特征虽然尺寸不大,但直接决定了零件能不能顺利加工出来,要是建模时漏掉这些结构,后续出工程图的时候就会出现工艺性问题,加工车间拿到图纸也没法直接投产。
