空调内部细长连杆式传动支撑构件

该构件属于空调设备内部的核心传动支撑类零件，主要应用在分体式壁挂空调、柜式空调的室内机风道调节机构中，承担着导风板摆动传动、内部风道组件定位支撑的双重作用，是空调风向调节系统里传递驱动力、保障运动平顺性的关键零件。从实际装机场景来看，这类长杆类零件通常一端连接步进电机输出端的曲柄结构，另一端卡接在导风板的联动卡槽内，当步进电机输出定角度往复转动时，通过该杆的传动将扭矩传递到导风板组，实现上下或左右风向的角度调整，部分同结构杆件也会用于空调内部过滤网的抽拉导向、蒸发器组件的辅助定位，避免设备运行过程中因风道风压产生构件震颤，降低运行异响概率。

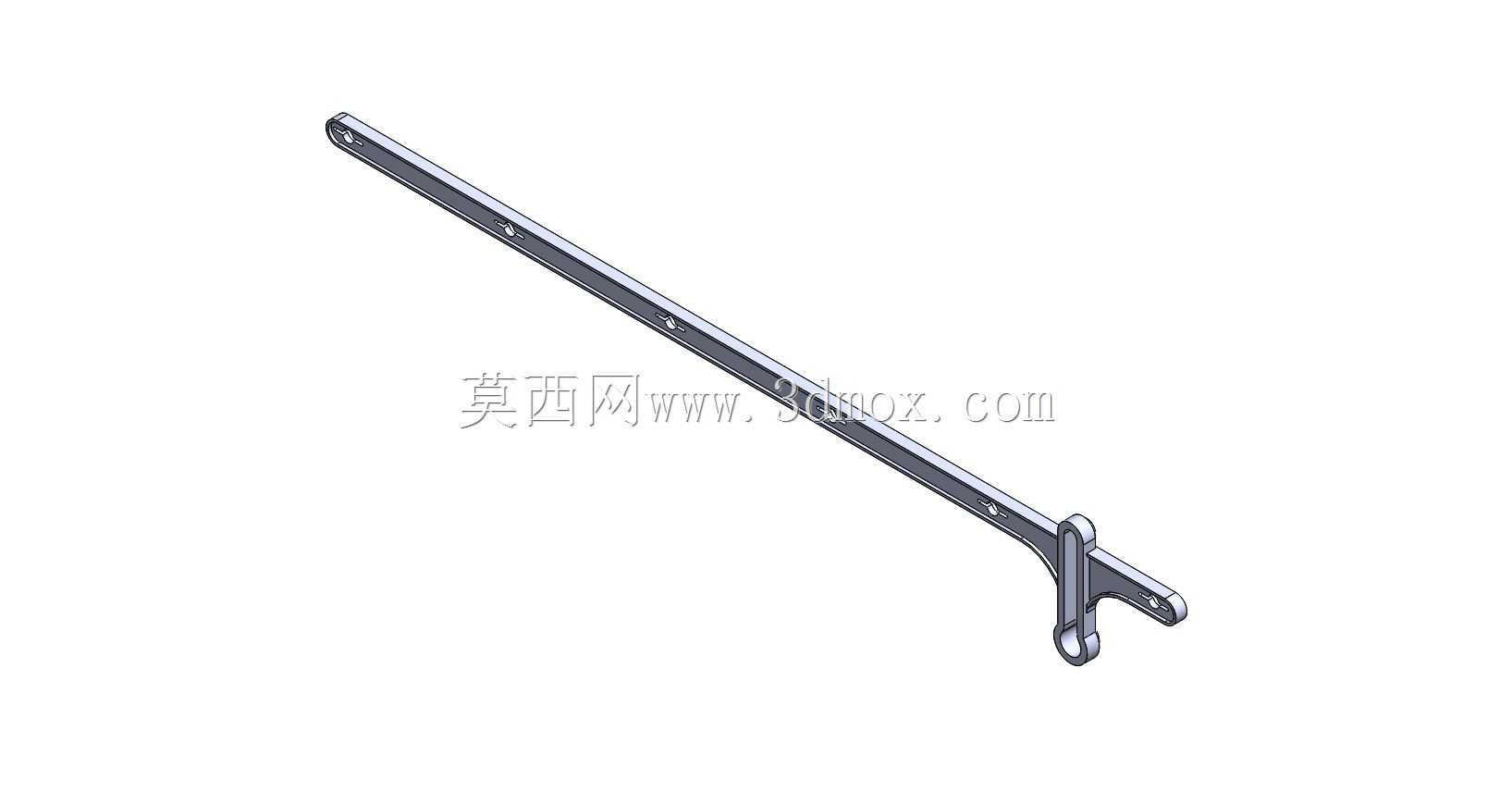

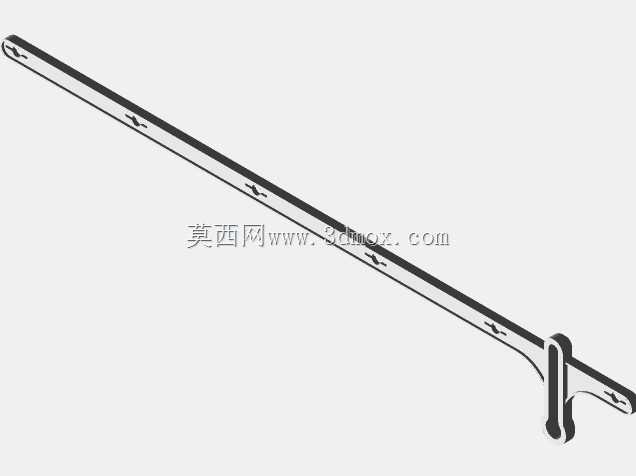

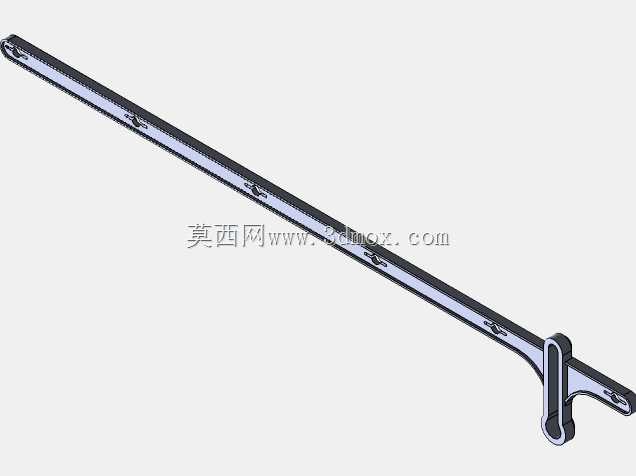

从功能特性上看，该零件采用细长杆身加末端叉形连接端的结构设计，杆身沿长度方向均匀分布多个定位凸点与安装孔位，这些孔位并非统一规格，靠近驱动端的孔位用于和电机摇臂做销轴铰接，孔位公差控制在H7级别，保障铰接转动时无卡滞、无旷量；杆身中段的小凸点用于和空调内机的塑料骨架做卡扣配合，限制杆件工作时的径向窜动，将长杆的悬空长度拆分成分段支撑结构，大幅降低长杆在往复运动中的形变概率；末端的叉形开口结构带有防脱倒扣，安装时直接卡入导风板的连接柱即可完成装配，无需额外紧固件，能有效提升整机装配线的作业效率，倒扣的角度设计经过反复验证，既保证安装时的推入力控制在人工装配舒适区间，也能避免设备长期运行后连接松脱导致的风向调节失效。

设计思路上，这类零件首先要匹配空调内机狭窄的内部安装空间，整体杆身采用扁平截面设计，在有限的截面尺寸下最大化提升杆件的抗弯截面模量，避免为了提升强度盲目增加零件厚度挤占风道空间，影响空调的送风效率。杆身的弧度完全贴合空调内机骨架的内壁曲面走向，安装后与骨架内壁保留1.5mm的安全间隙，既不会在运动中与周边的蒸发器翅片、冷凝水排水管产生干涉，也不会因间隙过大导致杆件运动时产生晃动敲击异响。末端的铰接叉口处做了局部加厚处理，因为该位置是整个杆件受力最集中的区域，每次导风板换向时都会承受瞬时的冲击载荷，局部加厚能在不增加整体零件重量的前提下，提升薄弱位置的结构强度，避免长期往复载荷下出现叉口断裂的失效问题。

从安装边界尺寸来看，该零件总长度适配常规1.5匹家用壁挂空调的内机宽度方向安装空间，杆身宽度控制在8mm以内，厚度不超过3mm，安装时的运动包络半径控制在12mm范围内，不会与周边的走线槽、温度传感器安装位产生空间冲突。零件的铰接孔中心距经过精准核算，匹配步进电机的输出摆角范围，能保证导风板在最大上仰到最大下俯的全行程范围内，杆件始终处于合理的受力角度，不会出现传动死点，也不会因传动角度过大导致杆件承受额外的弯曲载荷。杆身表面做了平滑过渡处理，所有棱边都做了R0.5的圆角处理，一方面避免安装作业时划伤操作人员的手部，另一方面也减少零件在风道内对气流的扰动，降低送风时的风噪。

在实际选型匹配过程中，这类杆件的材质通常选用改性POM或者玻纤增强ABS，兼顾韧性与表面自润滑性，铰接位置无需额外添加轴套即可满足上万次往复摆动的耐磨需求，零件的成型工艺采用注塑成型，杆身上的所有定位结构、连接结构都能一次成型，后续无需二次机加工，适合大规模量产。设计建模时需要重点校核长杆的翘曲变形量，因为细长类注塑件冷却过程中容易出现沿长度方向的翘曲，建模时要提前预留反变形量，保证成型后的杆件直线度满足装配要求，同时要对所有的卡扣、倒扣位置做拔模角度处理，避免注塑脱模时出现结构拉伤，影响零件的装配精度。
