双H桥L298N直流电机驱动模块结构设计

　　在小型自动化设备、教学实验平台、智能小车这类需要低压直流电机调速换向的场景里，驱动模块的选型和结构适配一直是结构设计工程师绕不开的环节，L298N这类双H桥驱动模块的三维结构还原，能直接给整机布局、安装干涉排查提供精准的参考依据。先从实际用途说起，这款驱动模块的核心作用是承接主控板的弱信号输出，将控制信号放大为足以驱动直流电机的功率输出，单路峰值电流可以达到2A，能够同时对接两路直流负载，既可以控制两台直流减速电机的正反转、启停与调速，也可以用来驱动四相步进电机完成基础的步进动作，覆盖学生电子竞赛、小型DIY智能设备、桌面级自动化小工装的驱动需求，适配的负载电压区间覆盖5V到35V，能匹配绝大多数常用的低压直流电机规格。

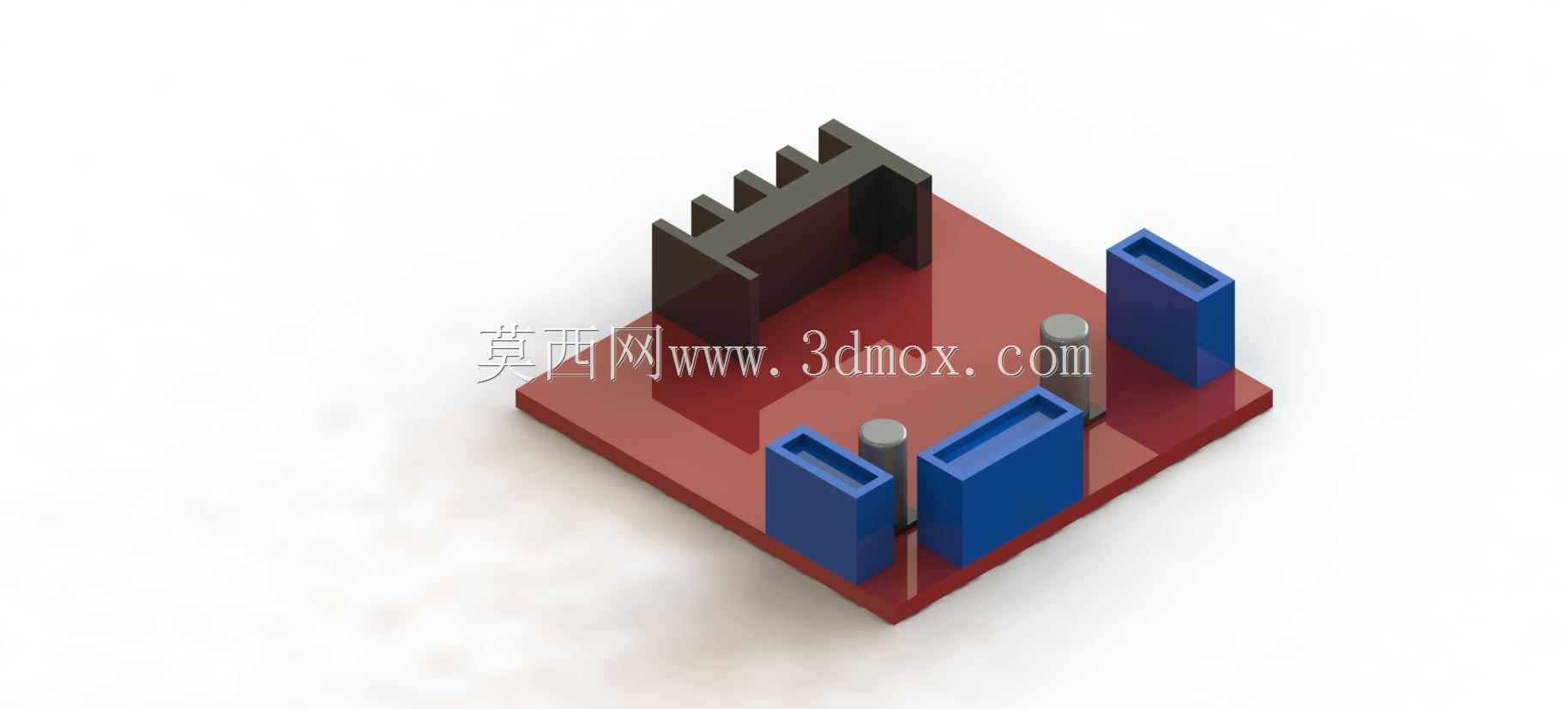

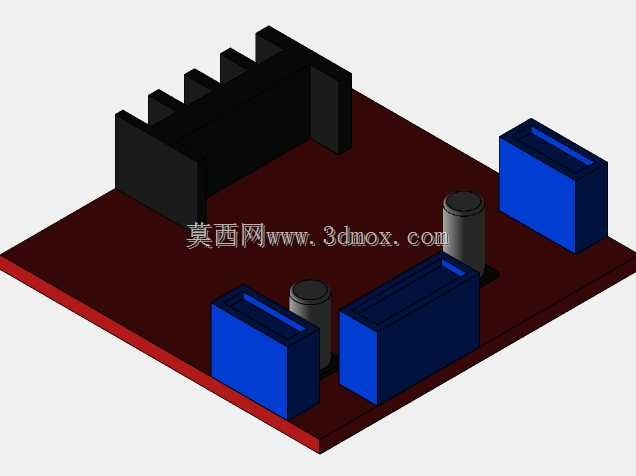

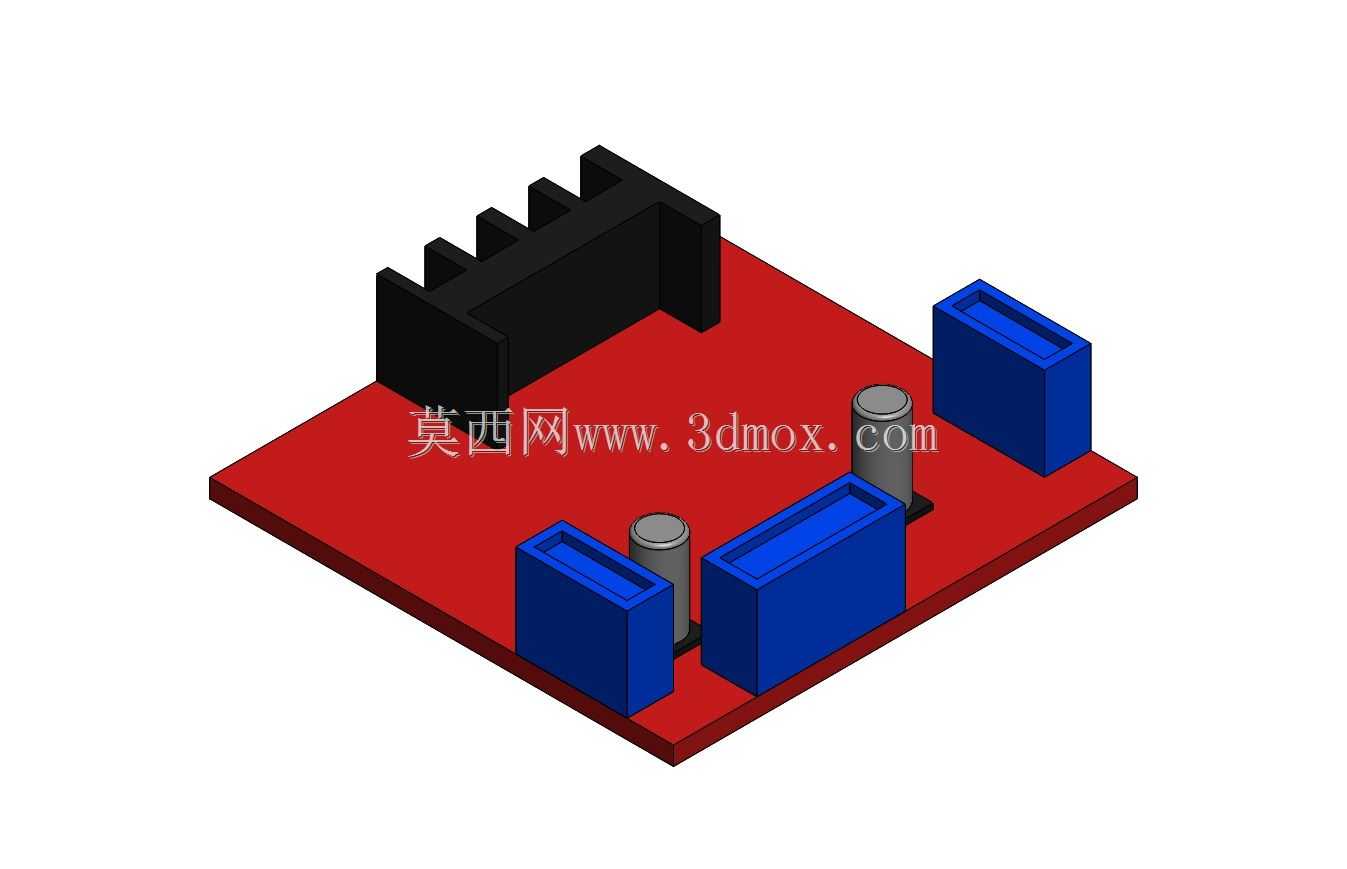

　　从设计思路上看，这款模块的结构布局完全围绕电路功能与安装便利性展开，红色的PCB基板作为整个模块的承载基础，所有元器件的排布都遵循功率回路最短、强弱电区域分隔的原则：大电流的功率输出端子布置在基板一侧，方便对接电机动力线与电源输入线，减少大电流走线在板上的长度，降低线路压降与干扰；黑色的散热结构直接贴合在核心功率芯片上方，因为H桥在大电流输出工况下会产生明显的热量，立式的多鳍片散热结构不需要额外占用PCB板的平面空间，靠自然对流就能满足常规工况下的散热需求，避免芯片过热触发过温保护。板上的蓝色立式接线端子采用防松设计，接线时不需要焊接，直接通过螺丝压接导线，方便现场调试时的线路调整，端子旁预留的圆柱形电解电容紧贴电源输入回路，能够在电机启停、换向的瞬间提供电流缓冲，抑制电源波动对主控回路的干扰。

　　再说到外形尺寸与安装边界，整个模块的基板为规则矩形，所有元器件的最高凸起就是上方的黑色散热片，安装时需要在散热片上方预留至少5mm的对流空间，不能直接贴靠其他结构件封堵散热风道；基板的四个角位可以预留安装孔位，孔位的位置要避开板上的走线与焊盘，固定时优先选用尼龙螺柱，避免金属螺丝接触板底走线造成短路。接线端子的插拔方向要和设备的走线方向匹配，设计设备外壳时要在对应位置预留出线开口，避免导线弯折半径过小造成接触不良。在做整机三维装配时，要注意这个模块的强电区域和主控板的弱电传感器区域保持至少10mm的间距，减少H桥开关过程中产生的电磁干扰对敏感传感器的影响；如果设备内有金属结构件靠近模块，要注意结构件边缘不能和板上的裸露焊点、电容引脚接触，必要时可以在模块底部增加绝缘青稞纸衬垫。

　　很多工程师在做小型设备结构设计时，容易忽略驱动模块的结构细节，比如散热片的高度、接线端子的突出长度，往往等实物打样回来才发现安装干涉、接线空间不足的问题，精准的三维模型能在设计阶段就把这些边界条件全部纳入考量：比如散热片的朝向要顺着设备内部的风道方向，提升散热效率；接线端子的上方要预留足够的螺丝刀操作空间，方便后期维护时拆装导线；模块的固定位置要远离设备内的发热源比如功率电阻、电源模块，避免环境温度叠加造成驱动模块过热降额。另外在做教学实验平台的结构设计时，这类模块的安装位置要方便学生接线操作，不能被其他结构件遮挡端子标识，同时模块的边缘要做圆角处理，避免尖锐的PCB边角划伤操作人员。从实际应用的反馈来看，这类模块的常见结构问题包括散热片固定不牢在震动工况下歪斜触碰周边元件、接线端子突出长度超出设备外壳内部空间、安装孔位和板上走线重合造成固定时短路，这些细节都能在三维建模阶段通过结构校验提前规避，减少后期样机调试的修改成本。
