槽型三节式输送机托辊组件结构设计

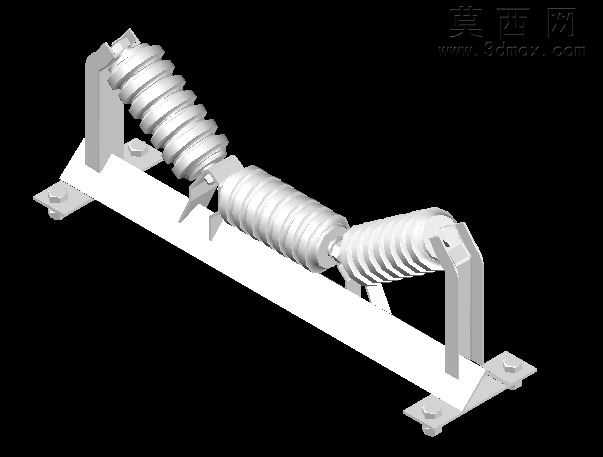

本模型为槽型三节式输送机托辊组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循带式输送机托辊的实际装配逻辑，对各部件的配合公差、安装定位做了精准还原。模型整体由三组平行排布的螺旋槽型托辊筒体、两侧倾斜安装支架、底部连接固定横梁、安装地脚板以及端部连接销轴结构组成，托辊筒体表面设计有连续的螺旋凸棱结构，该结构可在输送散状物料过程中有效减少物料粘附、避免皮带跑偏，提升输送过程的运行稳定性。建模阶段首先绘制底部安装横梁的截面轮廓，通过拉伸特征生成横梁基体，对横梁上的安装孔位做沉头孔处理，匹配螺栓安装的实际结构需求；随后分别构建两侧的倾斜支架，支架采用折弯式钣金结构设计，建模时通过钣金模块生成折弯特征，还原支架的折弯角度与安装面的平行度要求，支架与横梁之间采用焊接式连接定位，模型中对连接位置的贴合面做了精准配合约束。托辊筒体部分采用旋转凸台特征生成基体，表面的螺旋凸棱通过螺旋线引导扫描特征完成，精准还原螺旋结构的导程与凸棱高度，筒体两端的轴承安装位做了台阶轴结构设计，匹配轴承装配的尺寸要求，端部的密封结构也做了简化但符合实际结构的建模处理。渲染阶段采用金属哑光材质模拟托辊筒体的钢制表面，支架与横梁采用喷砂碳钢材质，安装螺栓采用标准镀锌件材质，整体场景采用纯黑背景突出模型结构，通过三点布光方式展现各部件的结构轮廓与装配关系，清晰呈现托辊组件的倾斜排布角度与整体安装形态。设计思路上围绕散料输送场景的实际需求，采用三节式槽型排布结构可增大物料承载截面积，提升输送效率，螺旋辊面设计可适配粘性物料的输送工况，底部的整体式安装支架可直接与输送机纵梁连接，降低现场安装调试难度，各部件的模块化设计也便于后期托辊磨损后的快速更换，整体结构紧凑，受力分布合理，可直接用于输送机的方案设计展示、装配模拟以及工程参考。
